Network Layer: Control Plane#

如何系統系的去管理網路，Control Plane 的設計概念，這章節講的就是所謂的 Routing 的動作，大致分為

• distributed per router
• SDN center control

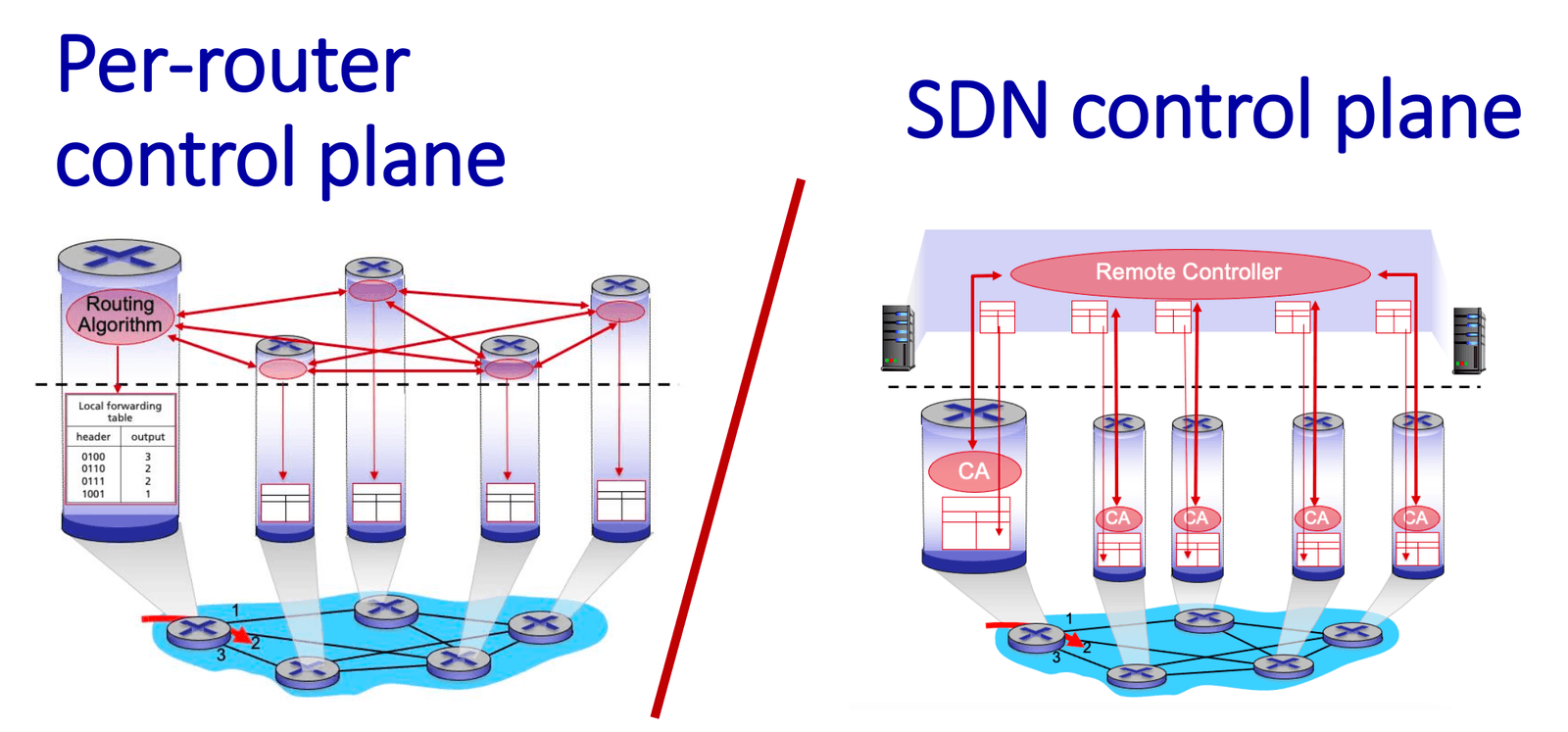

figure

Routing protocols#

通常可能有 cost, path, congestion 為指標來做判斷，在 P2P 的問題上課能會抽象化成一個 Graph shotest distance 的問題

可能會有以下幾個可以選擇的效果

• Global: 要知道所有的 router topology 資料
  • Link State algorithm
• Decentralized: 只需要知道跟自己 physical connected 的 router 資料
  • Distance Vector algorithm
• Static: 不太變動
• Dynamic: 隨時根據情況變動，週期性的改動

Link State Algorithm (Dijkstra)#

Notation

• c(x, y): cost of walking directly from x to y
• D(v): the least cost from some source to v
• p(v): the predecessor of the path to v with distance D(v)
• N': the set of node that D(v) has been decided

Algorithm

\begin{algorithm}
\caption{Dijkstra's Algorithm}
\begin{algorithmic}
\STATE \textbf{Initialization:}
\STATE $N' = \{u\}$ \COMMENT{compute least cost path from u to all other nodes}
\FOR{all nodes $v$}
    \IF{$v$ adjacent to $u$} \COMMENT{u initially knows direct-path-cost only to direct neighbors}
        \STATE $D(v) = c_{u,v}$ \COMMENT{but may not be minimum cost!}
    \ELSE
        \STATE $D(v) = \infty$
    \ENDIF
\ENDFOR
\STATE
\REPEAT
    \STATE find $w$ not in $N'$ such that $D(w)$ is a minimum
    \STATE add $w$ to $N'$
    \FOR{all $v$ adjacent to $w$ and not in $N'$}
        \STATE $D(v) = \min( D(v), D(w) + c_{w,v} )$
    \ENDFOR
    \STATE \COMMENT{new least-path-cost to v is either old least-cost-path to v or known least-cost-path to w plus direct-cost from w to v}
\UNTIL{all nodes in $N'$}
\end{algorithmic}
\end{algorithm}

• 這個演算法 total time complexity 在良好的 implementation 下會是 $O(n \log n)$

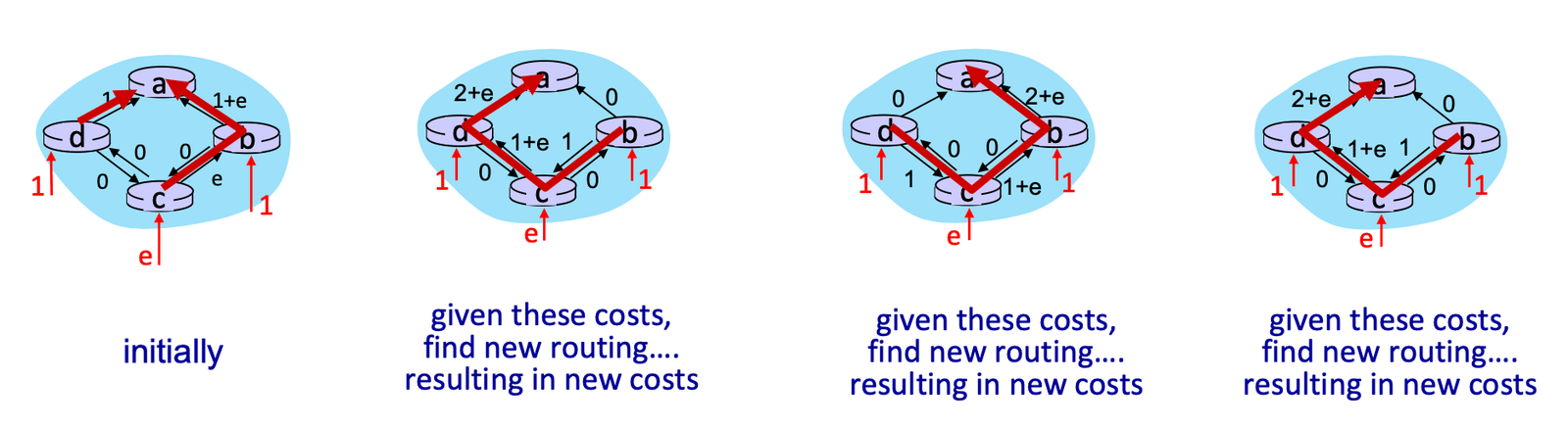

Oscillations possible：在注意到這裡的所有 link cost 如果都是考慮 congestion 的部分，代表這裡的 link cost 其實有時候是 dynamic 的，可能會導致出現兩條路線都覺得 A path 比較好，那 A path 反而會出現 congestion，會產生震盪

Link State Algorithm

• 這個問題可以用中央統一的 controller 其實就可以做 load balancing

Distance vector algorithm (Bellman-Ford)#

根據 Dynamic programming 的方法去實作

• $D_x(y) :=$ 從 x 走到 y 的最小 cost
• 在所有 x 的 neighbor v 加上 $D_v(y)$ 找到那個最小的值填進去

Diffusion Information#

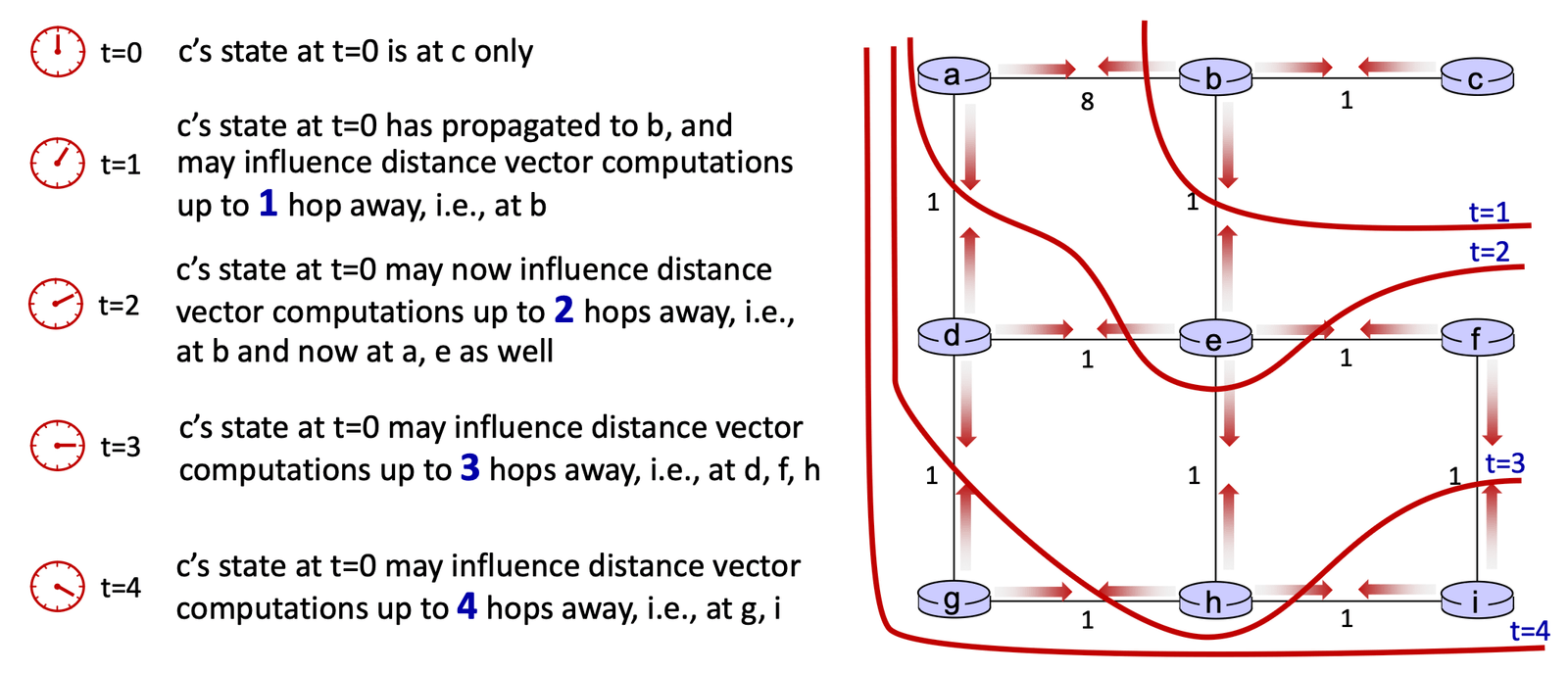

Diffusion Information

每個 router 都要跟其他人做 distance vector 做交換，如果網路狀況穩定，那就會收斂到最佳解，但如我是不停變動，那就會需要一段時間才能慢慢交換完成，需要擴散的時間

每個 node 都會

1. wait for the
   • change of local cost
   • msg from other router
2. recompute
3. notify the neighbor
4. back to 1.

link cost exchange#

link cost exchange 1

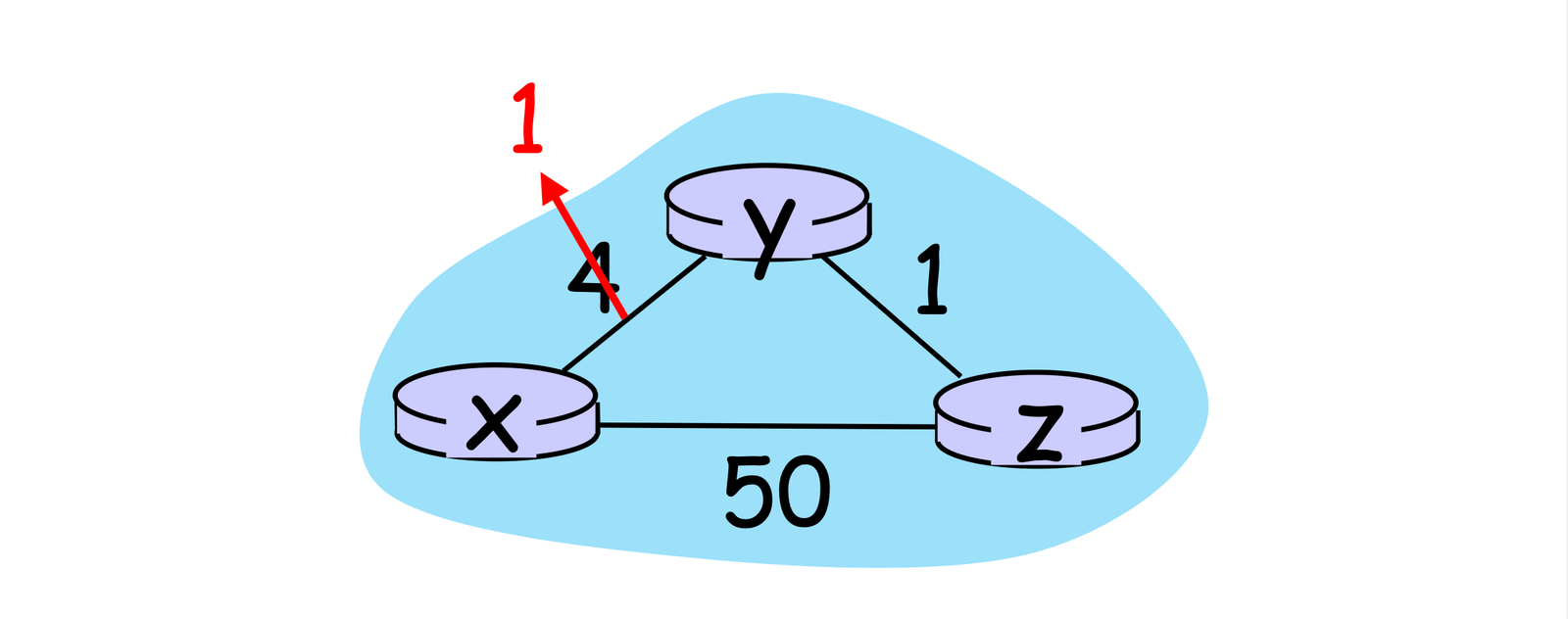

以這個圖為例子，我們只需要兩輪次就可以更新完成

1. $t_0$: $y$ detects link-cost change, update DV 然後通知他的 neighbor
2. $t_1$: $z$ 收到更改，update DV，重新計算 $x z$ 的最小 cost 然後送給 $x$
3. $t_2$: $y$ receives $z$’s update, updates its DV，發現沒有更動，停止這次的發送

$t_2$ 這個步驟其實最主要是想確認一下別的 router 還活著

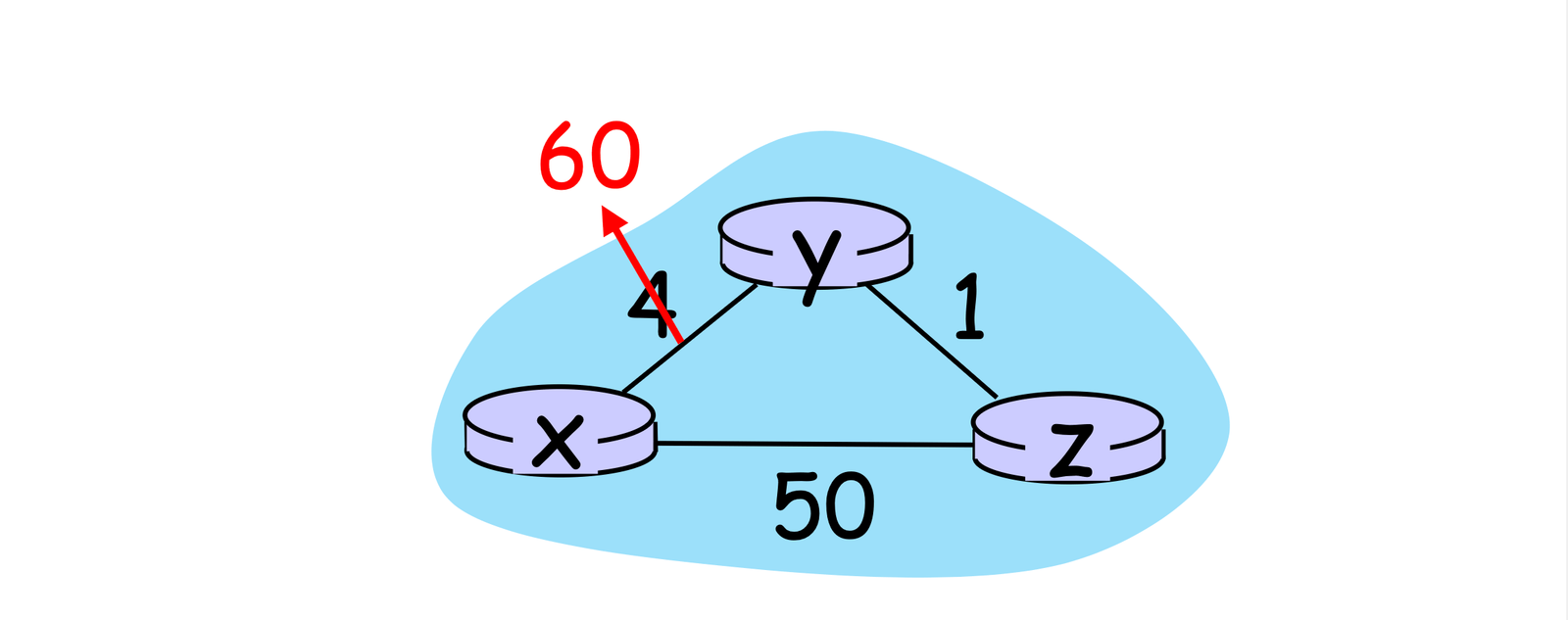

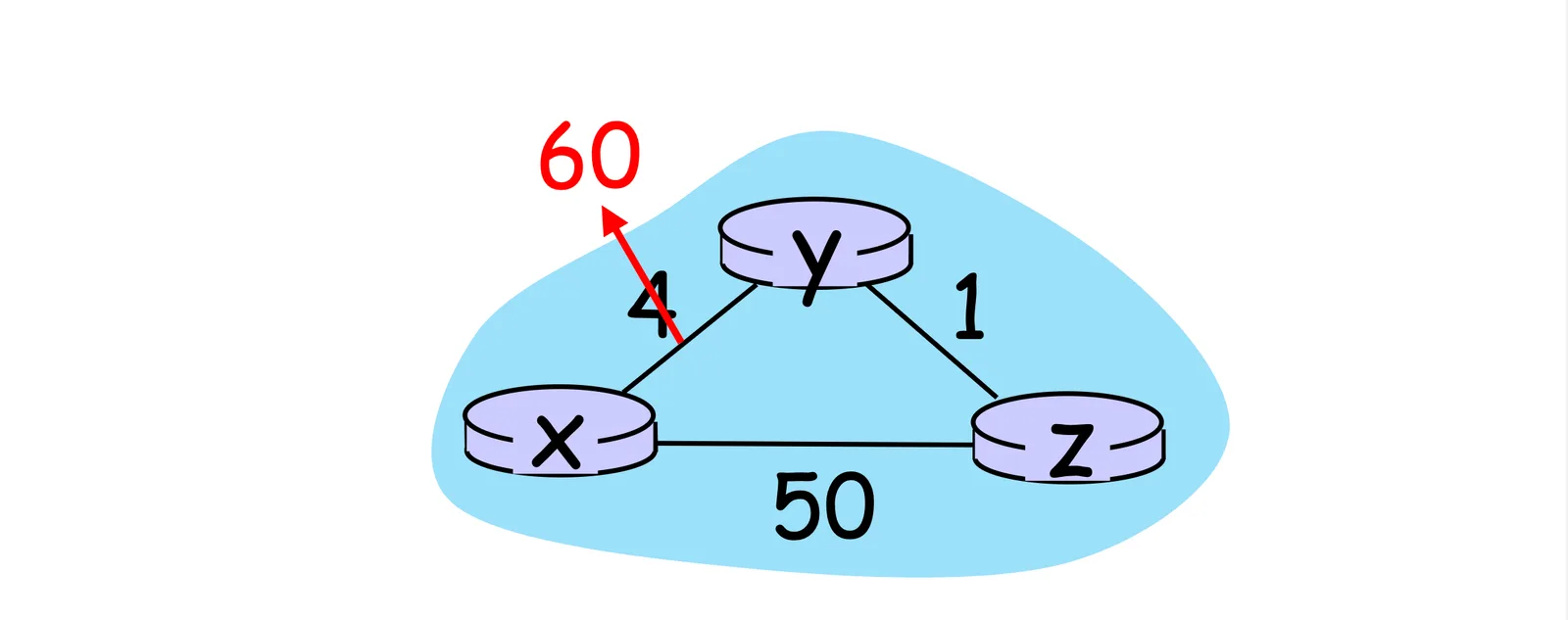

link cost exchange 2

但是以這個圖為例子，我們總共需要 44 個 iteration 才能夠真正更新成一個 stable 的狀態，因為在還沒更新的時候，其實 y 根據 z 給的 DV 會覺得 x to y 可以透過 z 因為 z 覺得自己到 x 的 distance 是 (4+1)，因為根本還沒更新到 z

因為 z to x 是 $(4+1)$、y to z 是 $1$，更新完 DV (y to x 變成 6）通知他的 neighbor，接下來 $z$ 拿到訊息，發現根據 DV z to x 最小可以是 z to y to x

持續這樣的過程，$y$, $z$ 分別更新每次都 + 1 直到最後變成 stable 狀態是 51 才是正確的 DV，直到 z 發現 $(51+1) + 1 > 50 + 1$ 才會停下來。

Intra-ISP Routing: OSPF#

通常在一個真實的場景中，所有 router 的數量是 scale（極大）的，因此我們必須要採用其他的 Protocol 而非純粹計算 DV 或是 link-state

我們因此把同一個 ISP 或是同個 location 的 router 聚集起來稱為一個 “Autonomous Systems (AS)” 也就是俗稱的 domain，在這樣的前提下，我們把 protocol 分成兩種

• Intra-AS (domain): 在同一個 AS 中，決定 routing 的 protocol
• Inter-AS (domain): 在 AS 之間，決定 routing 的 protocol
