Process#

Process Concept#

Process 就是一個 execution 的 Program

Program 是 passive entity
- 一個躺在 memory disk 裡面的 file
Process 是 active entity
- 有 Program Counter
- 有 a set of associate resources
Loader 執行會讓 Program 變 Process

Memory Layout#

Text section
- Execution Code
- 無論是硬體上的電壓訊號，還是真實的 code 都可以
Data section
- Global Variable
Heap section
- 動態 allocate 的 memory
Stack section
- function call 使用的 memory

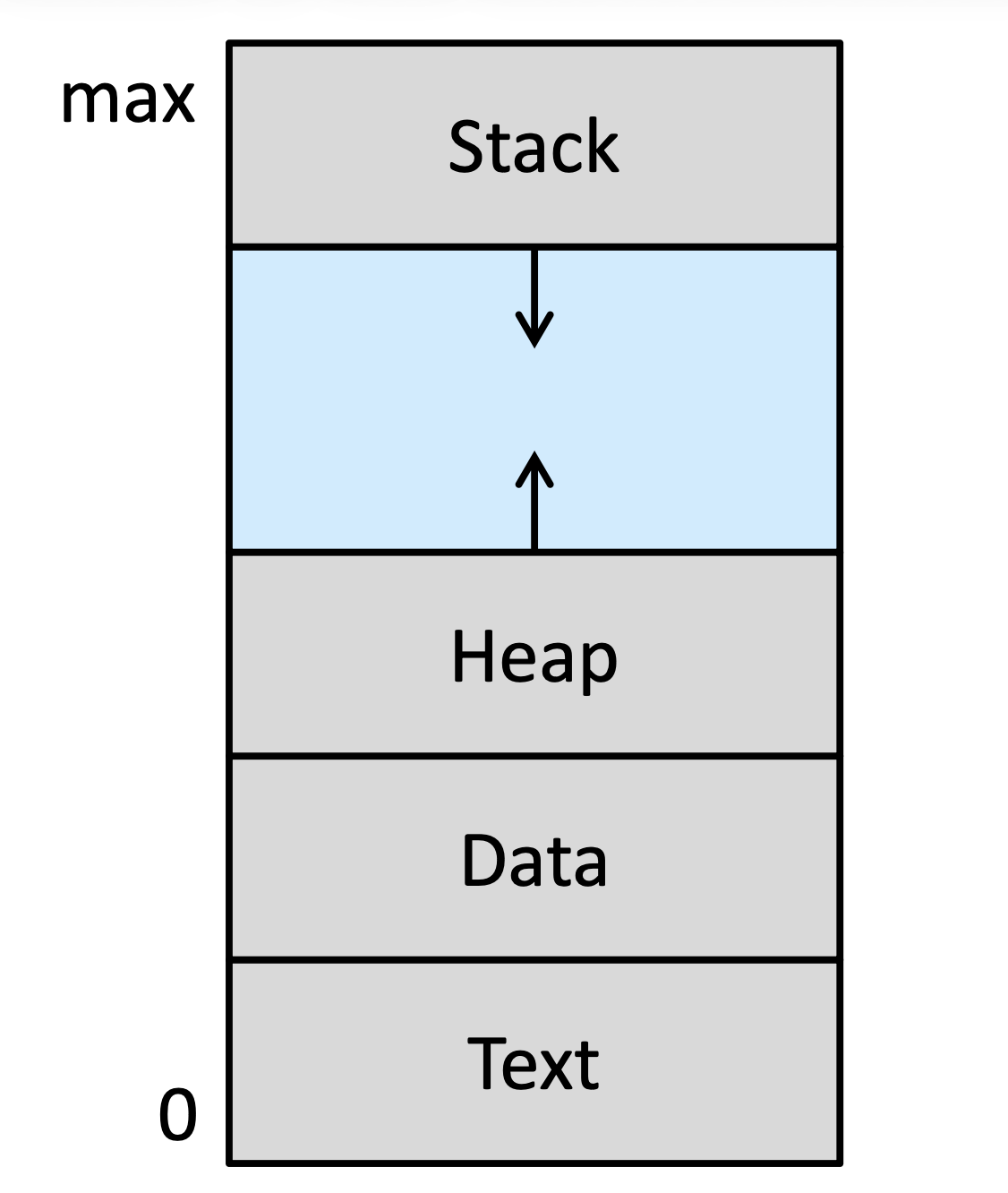

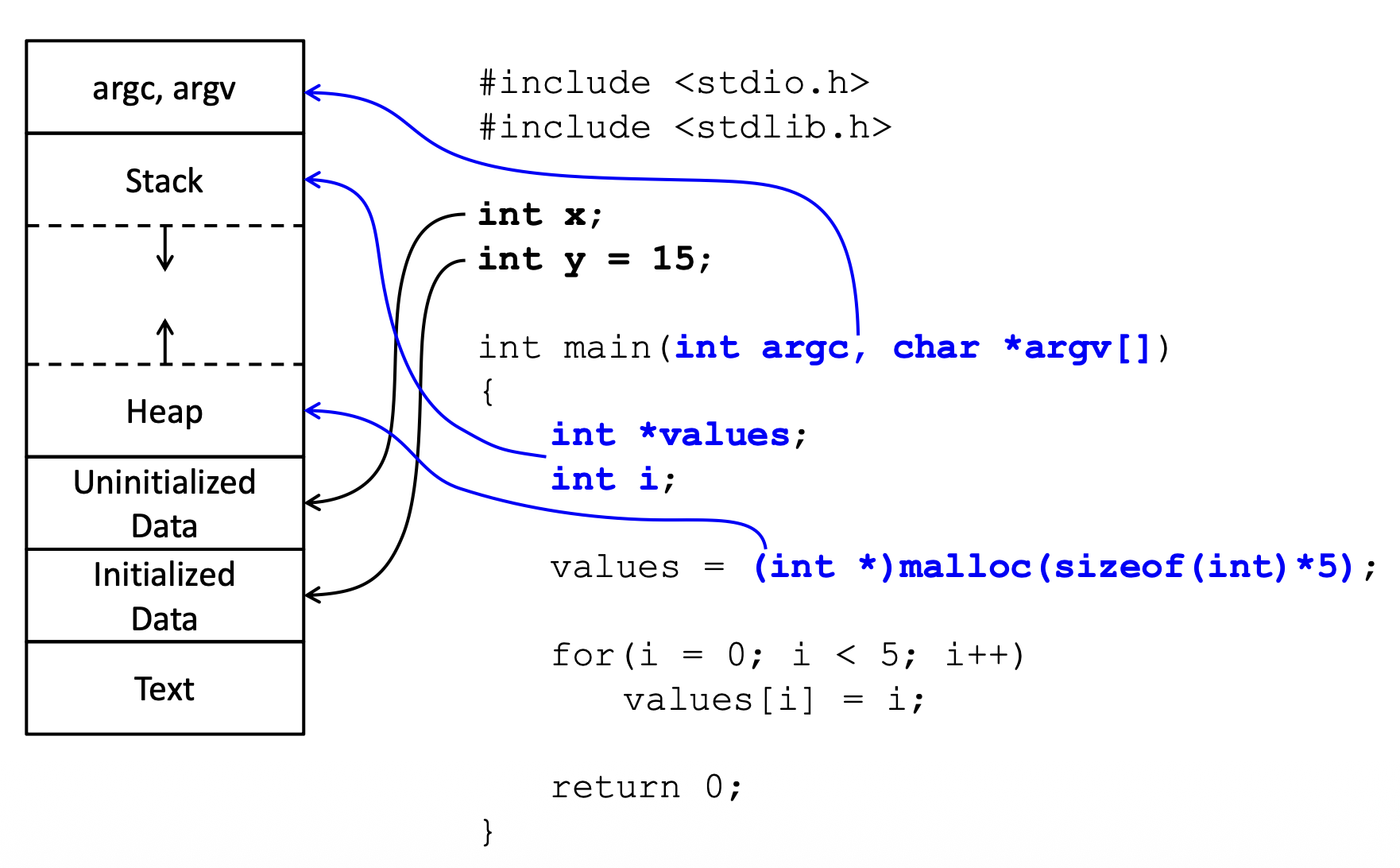

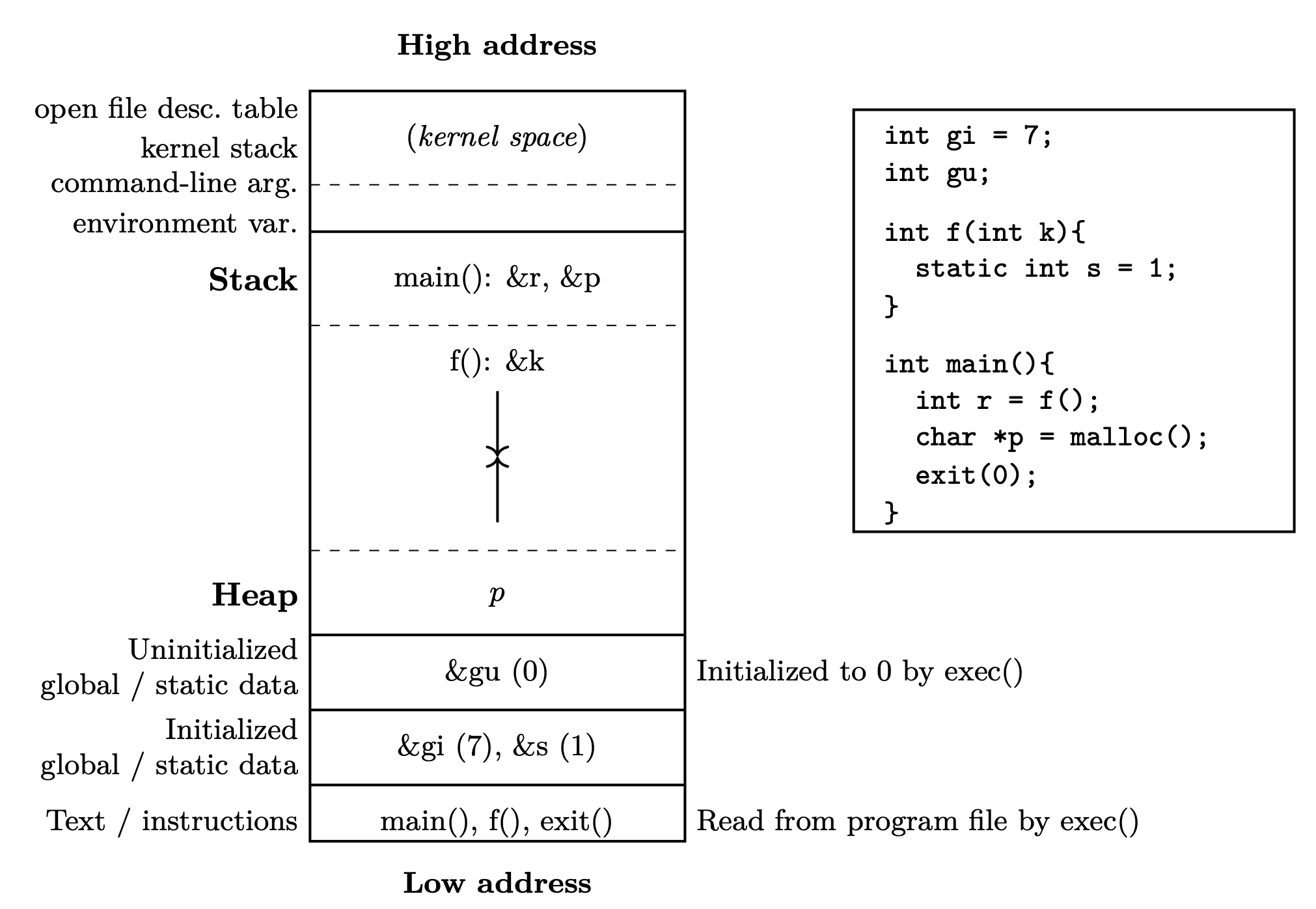

Memory Layout 2

每個 Process 擁有獨立的虛擬記憶體空間，內容包含：

Text / Instruction：存放程式碼（如 main()）、函式庫連結等唯讀資料。
Global / Static Data：
- 依據「是否已初始化」區分存放區域（例如 .data vs .bss）。
- 未初始化的變數通常不佔用實際執行檔空間，載入時會自動設為 0。
Stack：存放函式呼叫（Function Call）時的區域變數、Return address 等。
Heap：動態分配的記憶體區域（如使用 malloc() 或 new 配置的空間）。
Kernel Space (Open file desc. table / Kernel stack)：
- 這些資料雖然屬於該 Process（紀錄該 Process 的狀態），但存放在 Kernel Space。
- 權限限制：User Space 的程式無法直接存取，必須透過 System Call 請求 Kernel 操作。

Process State#

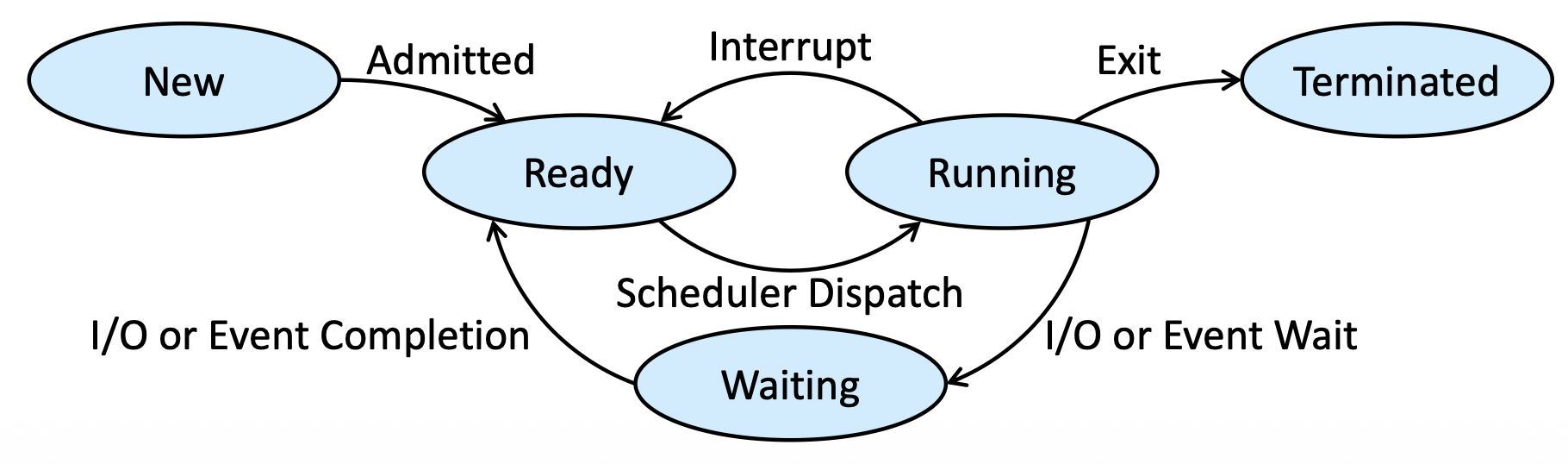

Process State

大部分 OS 都分成這樣，但通常會分得更加精細

New: 被 created 出來的 process
Ready: 已經可以去 assign 了
Running: 被 Scheduler 拿出了，正在跑
- 一次只有一個 process 可以執行在一個 core 上
- 被 interrupt 可能有三種情況
  1. 被打斷，但沒有任合 memory allocate 所以可以直接回 Ready
  2. 被打斷，但是是要等其他 I/O Request/Child Process 等各種 Event 結束後才 Ready，走到 Waiting
  3. 完全結束 Terminated
Waiting: 不可被執行，是等待 Event 而不是 Scheduler
Terminated: 結束

Process Control Block (PCB)#

會叫做 Process Control Block (PCB) 或是 Task Control Block，必須要維持以下 attribute

Process state
Process number
Program counter
CPU registers
- 紀錄當前狀態
CPU-scheduling information
Memory-management information
Accounting information
I/O status information

pid                  t_pid; /* process identifier */
long                 state; /* state of the process */
unsigned int         time_slice /* scheduling information */
struct task_struct   *parent; /* this process's parent */
struct list_head     children; /* this process's children */
struct files_struct  *files; /* list of open files */
struct mm_struct     *mm; /* address space of this process */

Linux Kernel 會用 Doubly Link List 來記錄所有 PCB（task_struct）

會用 current pointer 來處理現在 executing 的 process

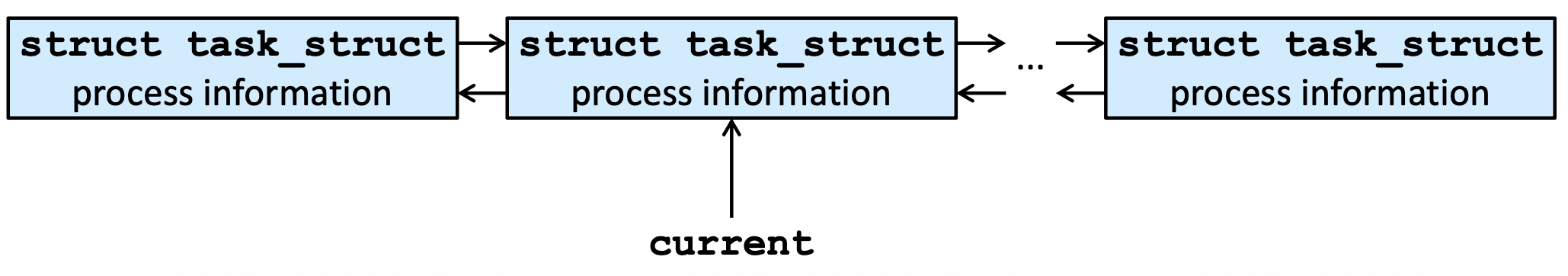

Process Control Block

Thread#

只有一個 Program Counter

一個 Process 通常只有一個 Thread of Execution
多數 OS 現在都支援 Multi-Thread
需要更多 TCB 來記錄狀態
需要 Multi-core 的 machine 才能真正的 parellel 執行

Process Scheduling#

目標是要 Maximize the utilization of CPU
從 Ready State 選 Process 的 Strategy
Degree of Multiprogramming: 現在正在 Memory 的 process 數量

可以分成

I/O-Bound Process
- I/O 時間 > Computation 時間
CPU-Bound Process
- I/O 時間 < Computation 時間

Scheduling Queue#

分成

Wait Queue
- 還在等待 Computation or I/O
Ready Queue
- 可以被執行的 Process

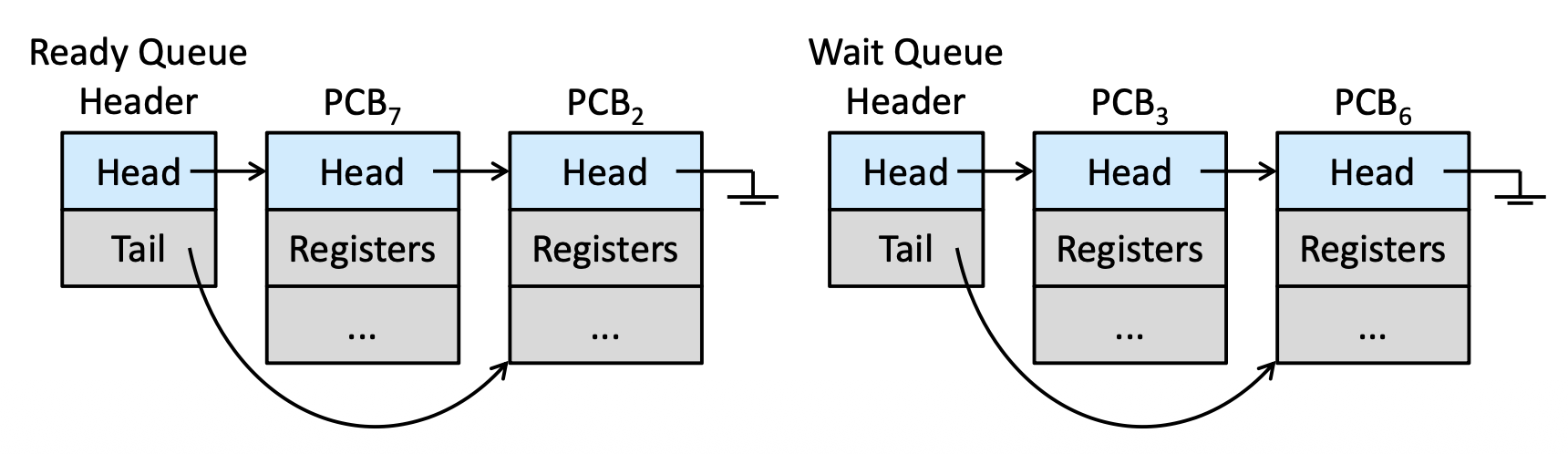

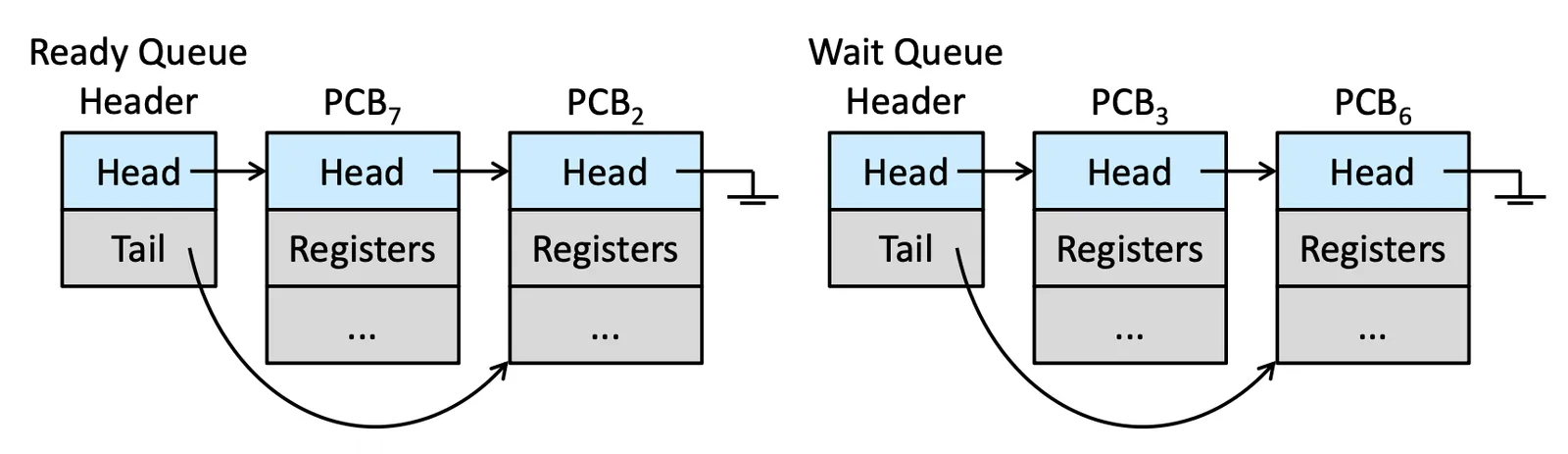

Scheduling Queue

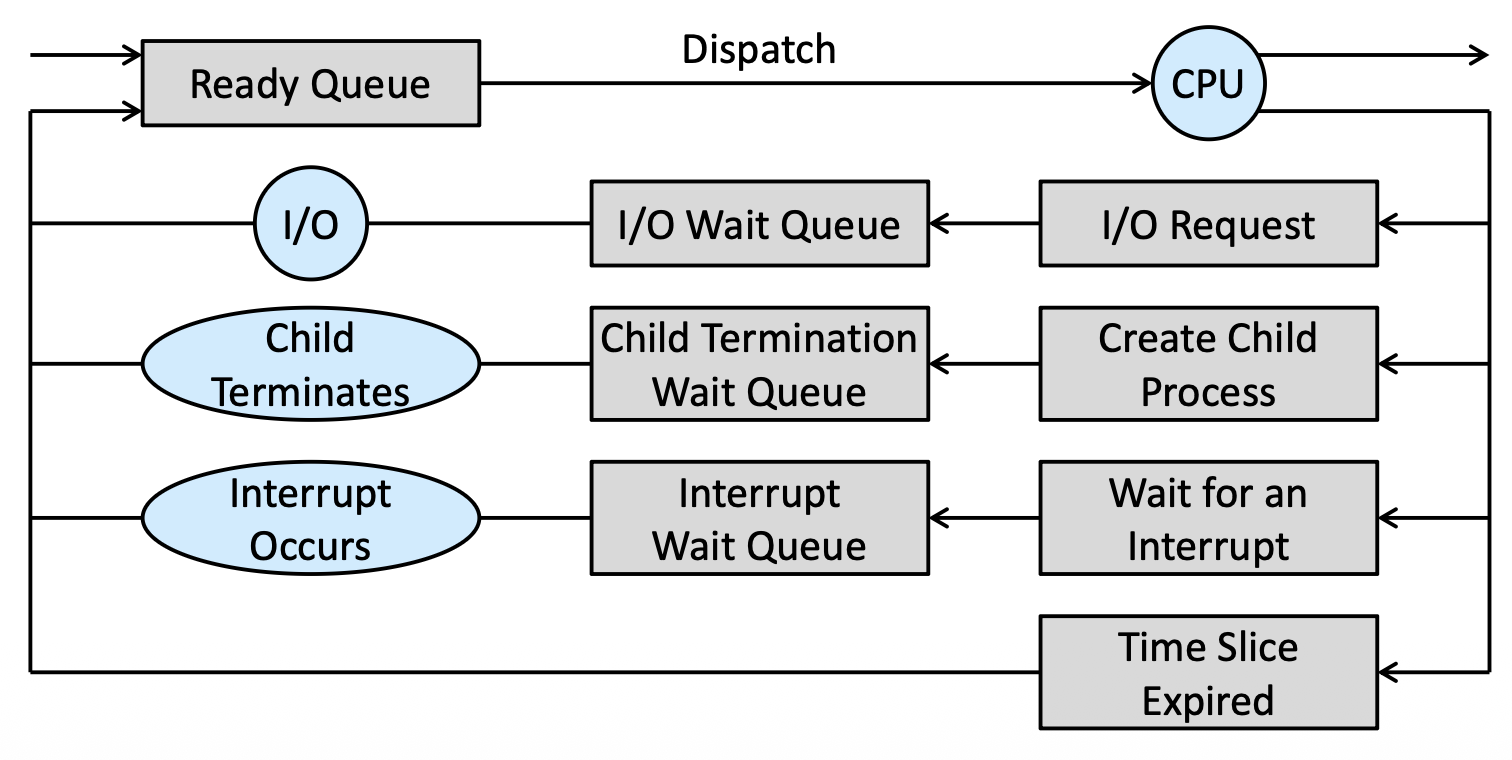

Queuing Diagram#

等待的狀態不一樣，應該放在不同的 Wait Queue

假設是 I/O 結束，我要抓 Process 出來就會找的比較快

Queuing Diagram

正常的 CPU Scheduler 可能每 100ms 就要做一次 Scheduling

Swapping

有時候 memory 有限，有些 Process 可能會被放到 Disk 上，OS 也會提供這個功能

Context Switch#

把 CPU 從一個 Process 換到另一個 Process

Process 視角：
- State Save
- State Restore
System 視角：
- Context Switch

這些 Context Switch 需要的資訊都在 PCB 內

Context: Value of CPU register, Process State, Memory Management information

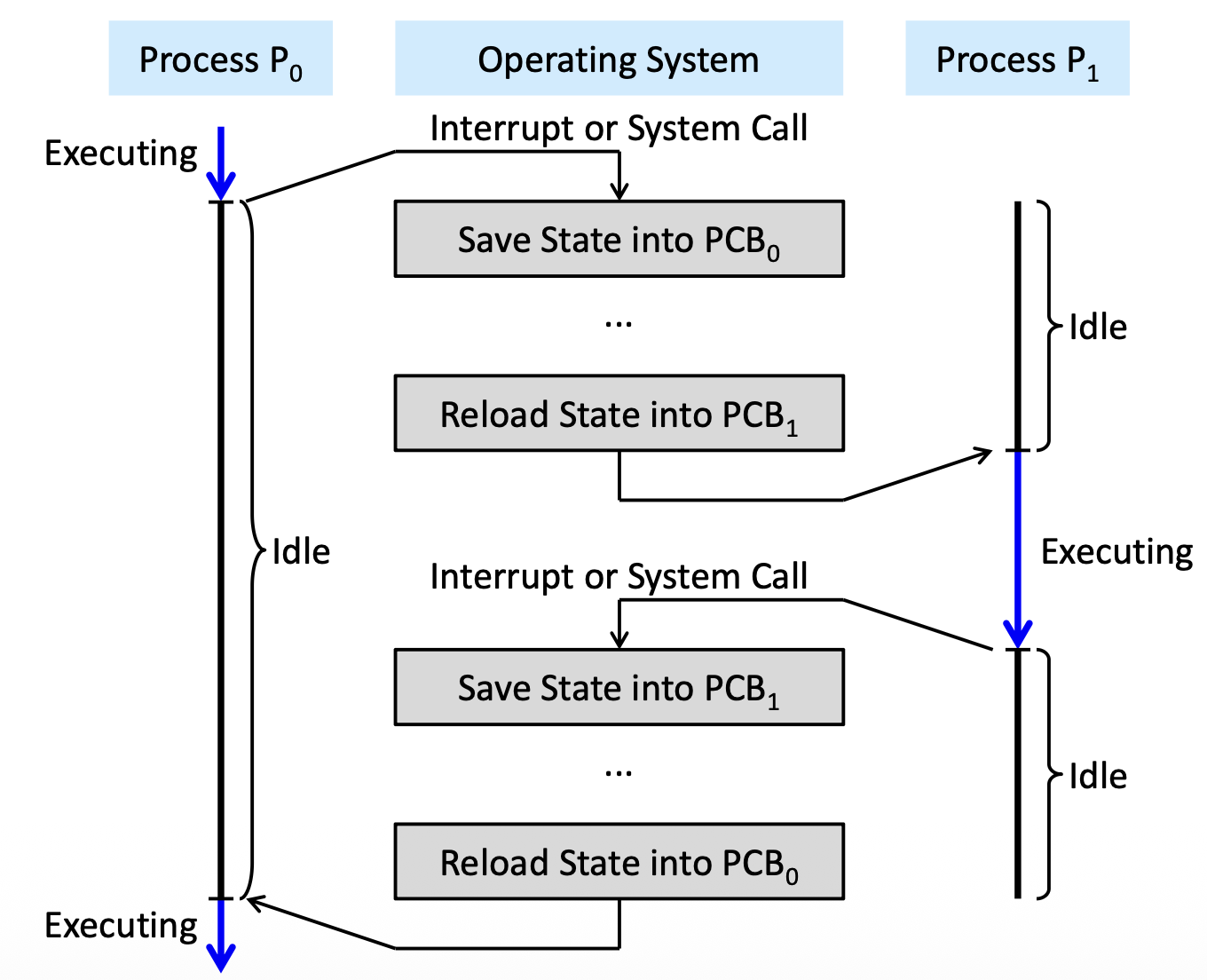

Context Switch

Context Switch 的時候是 Pure overhead，所以必須要很快完成，和 Context Switch Speed 有關的是

Memory Speed
要複製的 Resgister 數量
Hardware support（幾個 Cycle），跟 ISA 有關

OS 在這件事上設計的越多越快，設計就會相對來說變得複雜

Multitasking in Mobile Systems#

iOS 4 後可以支援 single foreground with multiple background
- Split-screen
Android runs foreground and background with fewer limits

Operations on Processes#

Process Creation#

通常是一個 Parent Process 去 create children processes

process identifier（pid）可以去分辨他們

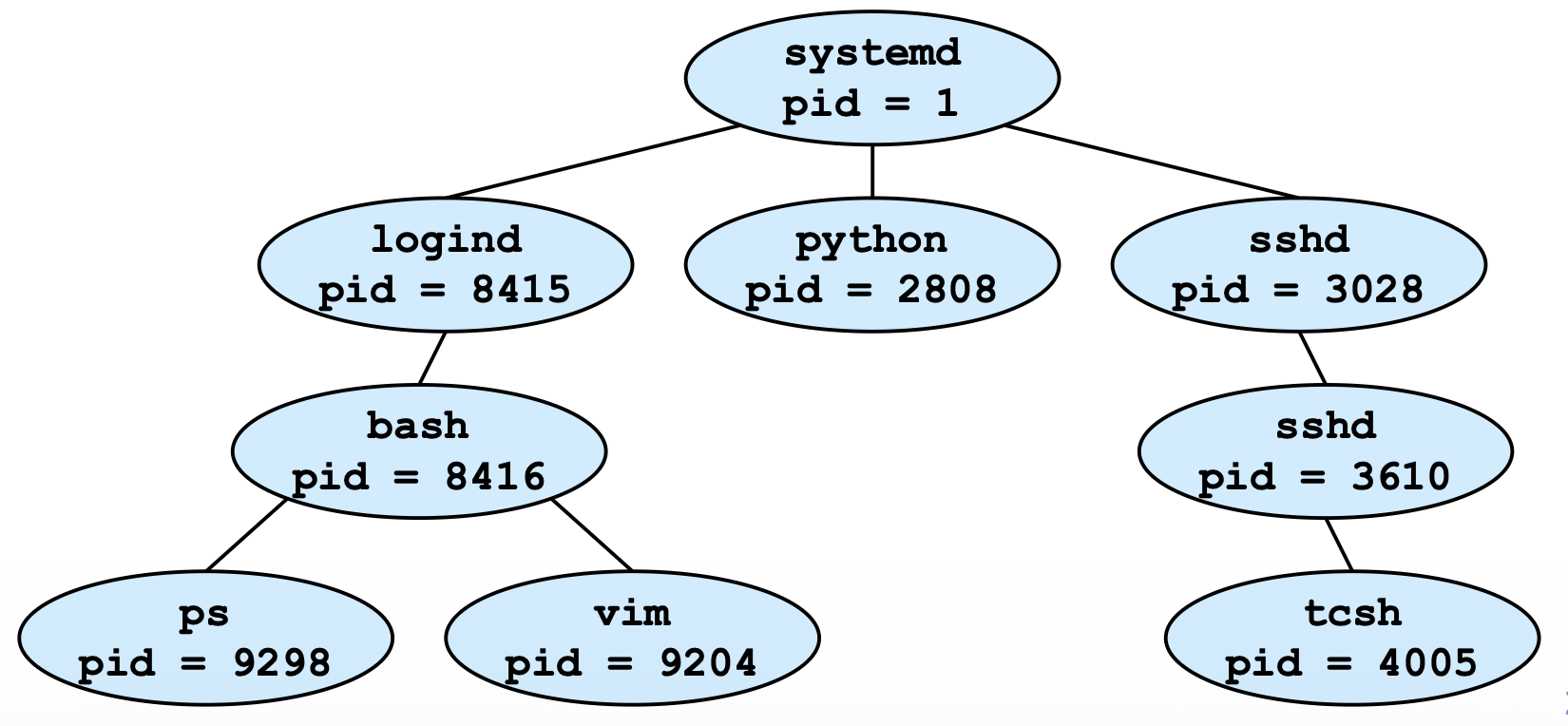

Linux System 的 Tree of Process

Process Creation

Resource options: Memory, File
- Child 可以共享 all Parent’s resources
- Child 共享的是 Parent 的 subset
- Child 不能跟 Parent 共享
Execution options:
- Concurrently with Child
- Terminated 後再繼續
Address-space options:
- Duplicate Parent 的所有
- 有新的 Program to load

Process Creation Using UNIX `fork()`#

#include <sys/types.h>
#include <stdio.h>
#include <unistd.h>
int main() {
    pid_t pid;
    /* fork a child process */
    pid = fork();
    if (pid < 0) { /* error occurred */
        fprintf(stderr, "Fork Failed");
        return 1;
    }
    else if (pid == 0) { /* child process */
        execlp("/bin/ls","ls",NULL);
    }
    else { /* parent process */
        /* parent will wait for the child to complete */
        wait(NULL);
        printf("Child Complete");
    }
    return 0;
}

fork()
- 對 Parent 回傳值是 pid of the child
- 對 Child 回傳值是 zero
exec()
- 重新執行一個新的 Binary File
wait()
- 等待 Child Process 結束
- 等到 Child Process explicitly call exit() 或 implicitly 預設結束

上面的程式執行大概是這樣

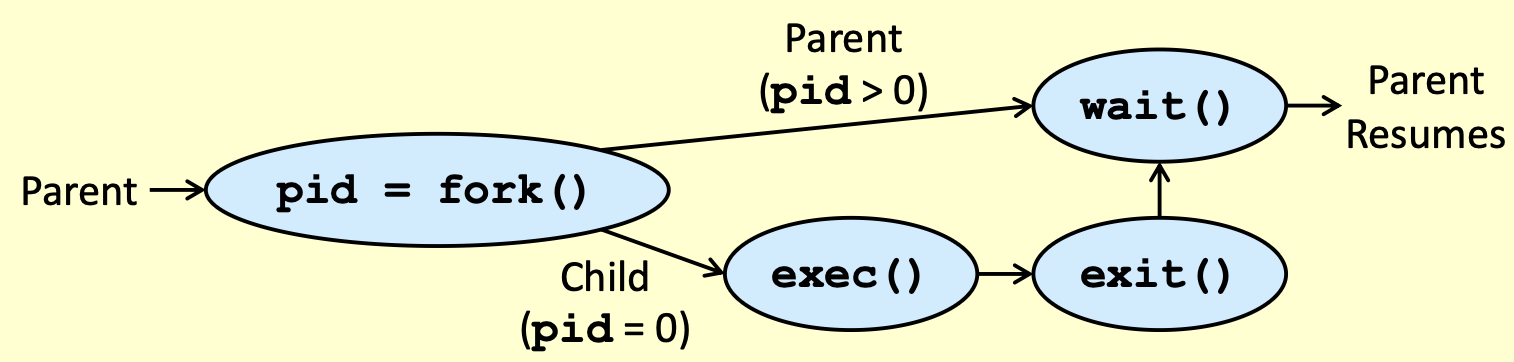

Process Creation Using UNIX fork

Process Creation Using Windows API#

Windows 在 Create 的時候就要先寫清楚要 load 什麼 Program

CreateProcess()
WaitForSingleObject()

Unix like system fork() 不會 pass any parameter

int main(VOID){
    STARTUPINFO si;
    PROCESS_INFORMATION pi;
    /* allocate memory */
    ZeroMemory(&si, sizeof(si));
    si.cb = sizeof(si);
    ZeroMemory(&pi, sizeof(pi));
    /* create child process */
    if (!CreateProcess(NULL, /* use command line */
        "C:\\WINDOWS\\system32\\mspaint.exe", /* command */
        NULL, /* don't inherit process handle */
        NULL, /* don't inherit thread handle */
        FALSE, /* disable handle inheritance */
        0, /* no creation flags */
        NULL, /* use parent's environment block */
        NULL, /* use parent's existing directory */
        &si, &pi))   {
        fprintf(stderr, "Create Process Failed");
        return -1;
    }
    /* parent will wait for the child to complete */
    WaitForSingleObject(pi.hProcess, INFINITE);
    printf("Child Complete");
    /* close handles */
    CloseHandle(pi.hProcess);
    CloseHandle(pi.hThread);
}

Process Termination#

Process 執行完或想結束就會 call exit()

exit() 可以回傳一個 status code
```
exit(1)
```
c
wait() 可以 returns 結束的 process 的 pid 也可以接收 status code
```
pid_t pid;
int status;
pid = wait(&status);
```
c

Process 也可能會 terminate 掉自己的 Child

使用太多 Resource
- Parent 要有方法可以拿到 Child 的狀態
Parent assign 的 task 不需要了
Parent 自己先 Terminate 了
- Cascading termination: OS 把死掉的 Parent 底下的 Process 全砍掉

Android Process Hierarchy#

Process 有分成

Foreground process
Visible process
Service process
Background process
Empty process

如果有個 Visible process 同時也是 Service process，System 必須要決定被 terminate 的時候他應該當哪個（Visible 比較重要）

Chrome Browser#

有階級式的方法，可以讓每個組件故障的時候不要全部都壞掉

browser process：user interface, disk and network I/O
Renderer processes：讀網路上的資料
plug-in

Interprocess Communication#

每個 Process 之間需要 Cooperation，或是他們之間有 Parent-Child 的關係，可能會需要做 Communication

Interprocess Communication (IPC) 根據 mechanism 可以分成

Share memory Model
- 一般來說比較快
Message Passing Model
- 常用在 distributed system

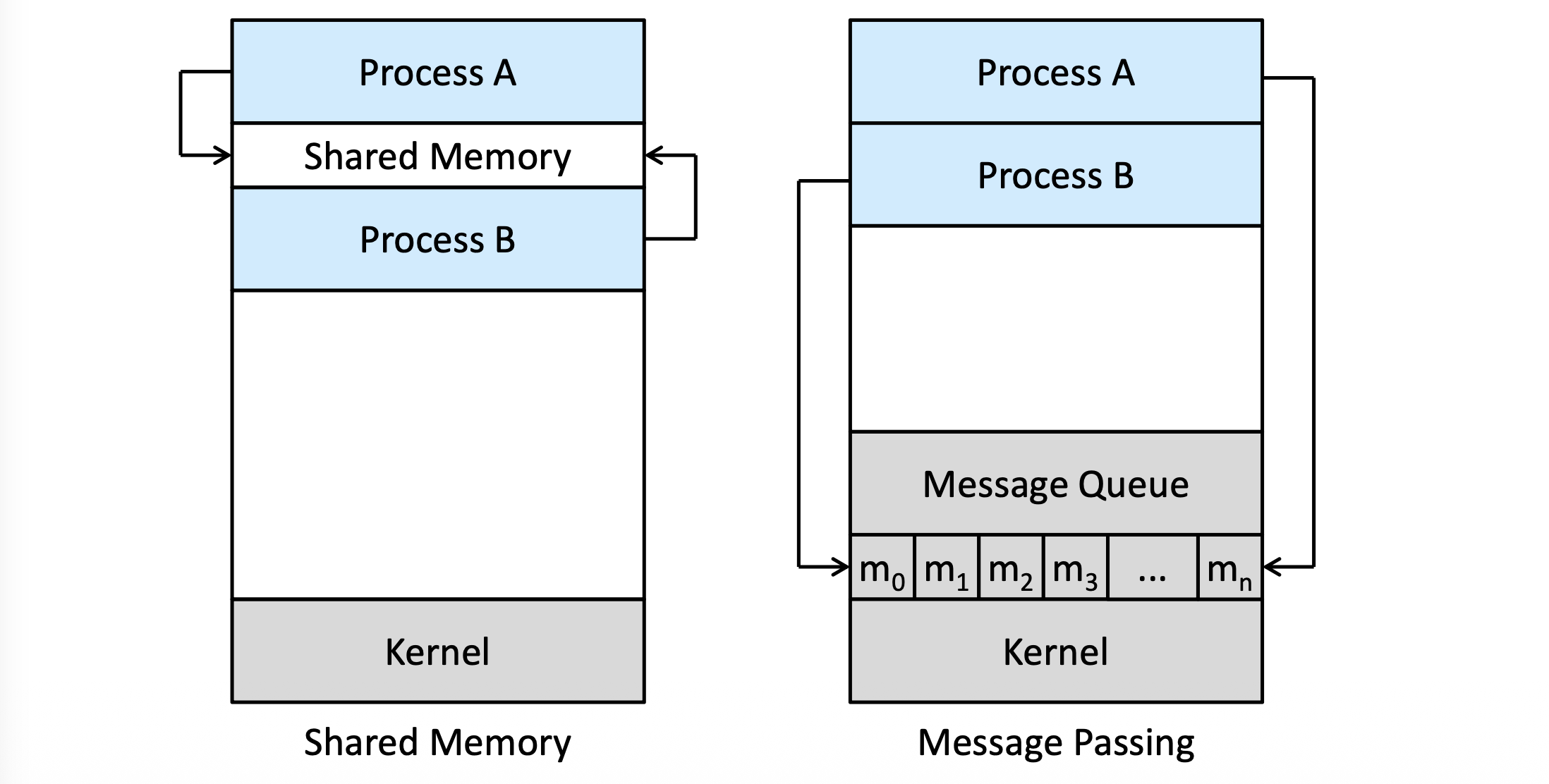

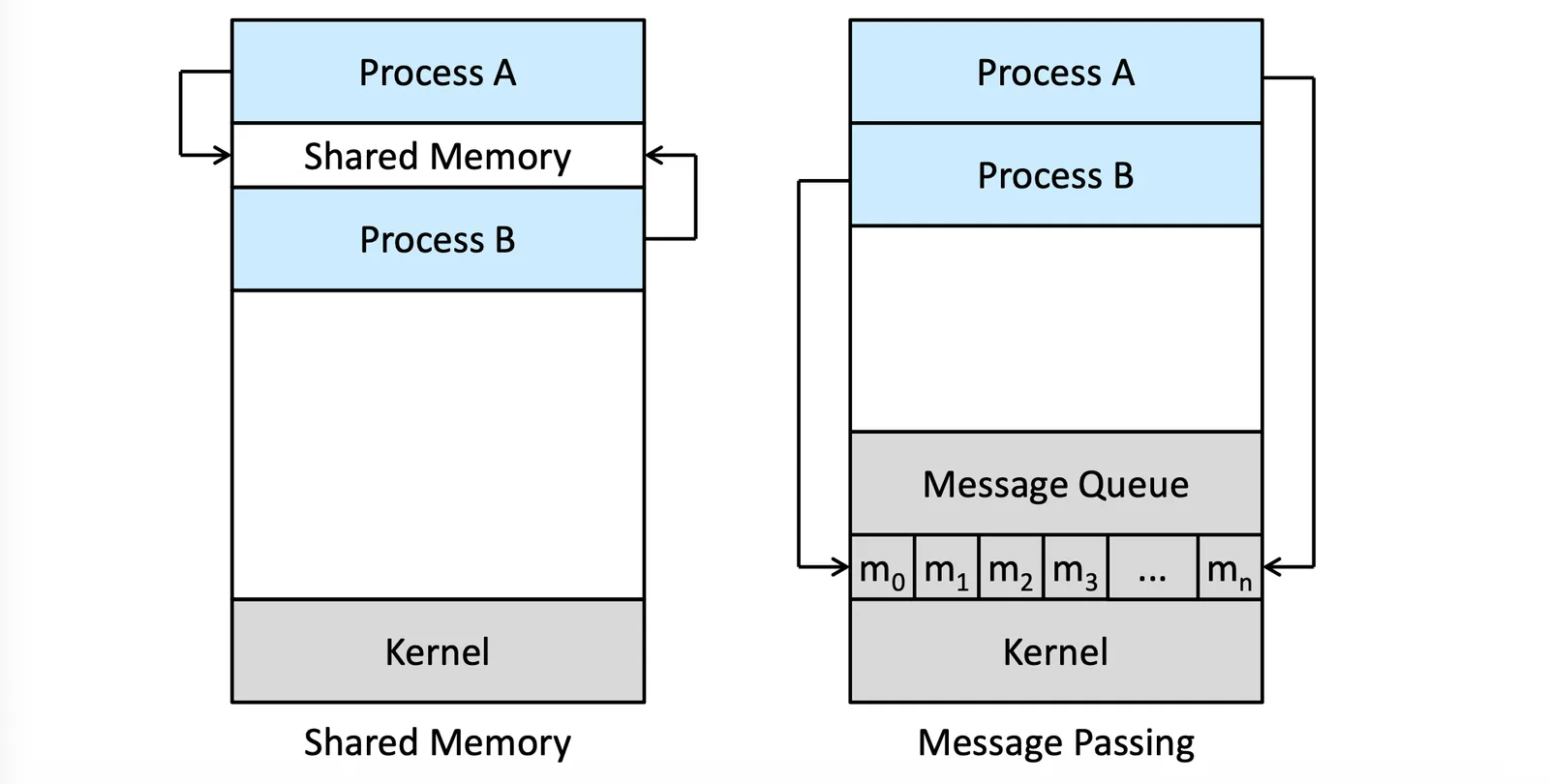

Interprocess Communication

其實 message passing 最後的做法也是用 Shared Memory（圖解）

IPC in Shared-Memory Systems#

通常是由 Process 建立一個 Share memory segment 然後其他 Process 自己 attach 進去，通常 OS 會去防止兩個 Process access 到別的 process 的 address space，Share memory 就需要兩個或以上的 Process 去 ignore 這個 restriction

Producer-Consumer Problem#

Producer process 一直生產資訊到 buffer 內，consumer process 會去接收，buffer 就會在 Share memory 裡面

unbounded buffer: 無限制
bounded buffer

#define BUFFER_SIZE 10
typedef struct {
    ...
} item;
item buffer[BUFFER_SIZE];
int in = 0;
int out = 0;

in 是下一個空的 slot
out 是第一個有 information 的 position
in == out 就是 empty 了
((in + 1) % BUFFER_SIZE) == out 就是滿了
這個 scheme 只能允許 (BUFFER_SIZE − 1) 個 data 同時存在

Producer

item next_produced;
while (true) {
    /* produce an item in next produced */
    while (((in + 1) % BUFFER_SIZE) == out)
        ; /* do nothing */
    buffer[in] = next_produced;
    in = (in + 1) % BUFFER_SIZE;
}

滿了就等待，空了就繼續放

Consumer

item next_consumed;
while (true) {
    while (in == out)
        ; /* do nothing */
    next_consumed = buffer[out];
    out = (out + 1) % BUFFER_SIZE;
    /* consume the item in next consumed */
}

沒東西就等，有東西就做事情，然後往下讀

IPC in Message-Passing Systems#

Message-Passing Systems 一定有兩個功能

send(message)
receive(message)

OS 可以選 fixed or variable in size

必須設計出一個 Logical 的 Message passing Link，重點是在 Logical implementation

Direct or indirect communication
Synchronous or asynchronous communication
Automatic or explicit buffering

Naming#

Direct Communication#

每個 Process 要送訊息都必須要「指名道姓」

Symmetry in addressing
- send(P, message): send a message to process P
- receive(Q, message): receive a message from process Q
- 每兩個 Process 都有一個 Link，不會有其他 Process share 他們
Asymmetry in addressing
- send(P, message)
- receive(id, message): 指名道姓，但是可以接收其他 Process 的，但是不寫死是某個 Process（User 可以更改）

Indirect Communication#

Mailbox 的概念，把某個 message 放在一個指定位置，但要給誰不確定

send(A, message): send a message to mailbox A
receive(A, message): receive a message from mailbox A

這個情況下的 Communication Link 不需要更改，固定在那就好

多 Process Share 的 Link
可以兩個 Process 有很多 Link（Priority）
自己一個也可以

Termination 的時候 OS 有兩種選擇

Mailbox owned by Process
- Mailbox 在 Process 結束的時候會消失
- 那個 Process 需要通知大家
Mailbox owned by OS
- OS 讓某個 Process 可以 Create, Send and receive, Delete 那個 Mailbox
- 當 Owner (Create mailbox 的 Process) terminate 後，OS 可以換掉 Ownership

Middleware 還會有人來做管理，訊息傳送管理

Synchronization#

分成

blocking (synchronous)：會被擋下來，直到另一邊收到或寄出才能繼續進行
nonblocking (asynchronous)：只 access 一次，沒收到也繼續進行

可以跟 send(), receive() 做排列組合

當 both 都是 blocking 就會是 rendezvous

message next_produced;
while (true) {
    /* produce an item in next_produced */
    send(next_produced);
}

message next_consumed;
while (true) {
    receive(next_consumed);
    /* consume the item in next_consumed */
}

兩邊都 Blocking 就可以協作，就會變的很 trivial

Buffering#

Message 傳輸的時候需要的 temporary queue

Zero capacity
- The sender must block，一定要 receiver 收到，sender 才能走（其實是 one capacity）
Bounded capacity
- 沒滿就繼續
Unbounded capacity
- 無限制

Examples of IPC Systems#

POSIX Shared Memory#

POSIX 全稱是 Portable Operating System Interface，是一個 IEEE 定出來的系列系統 standard

POSIX API for shared memory#

Creation of shm object: shm_fd = shm_open(name, O_CREAT | O_RDWR, 0666);
Configure the size: ftruncate(shm_fd, 4096);
Establish: mmap()

Producer

int main() {
    /* the size (in bytes) of shared memory object */
    const int SIZE = 4096;
    /* name of the shared memory object */
    const char *name = "OS";
    /* strings written to shared memory */
    const char *message_0 = "Hello";
    const char *message_1 = "World!";
    /* shared memory file descriptor */
    int fd;
    /* pointer to shared memory obect */
    char *ptr;
    /* create the shared memory object */
    fd = shm_open(name, O_CREAT | O_RDWR, 0666);
    /* configure the size of the shared memory object */
    ftruncate(fd, SIZE);
    /* memory map the shared memory object */
    ptr = (char *) mmap(0, SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
    /* write to the shared memory object */
    sprintf(ptr,"%s",message_0);
    ptr += strlen(message_0);
    sprintf(ptr,"%s",message_1);
    ptr += strlen(message_1);
    return 0;
}

Consumer

int main() {
    /* the size (in bytes) of shared memory object */
    const int SIZE = 4096;
    /* name of the shared memory object */
    const char *name = "OS";
    /* shared memory file descriptor */
    int fd;
    /* pointer to shared memory obect */
    char *ptr;
    /* open the shared memory object */
    fd = shm_open(name, O_RDONLY, 0666);
    /* memory map the shared memory object */
    ptr = (char *) mmap(0, SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
    /* read from the shared memory object */
    printf("%s", (char *)ptr);
    /* remove the shared memory object */
    shm_unlink(name);
    return 0;
}

Mach Message Passing#

CMU 設計的一個 OS，MacOS, iOS 有採用一部分，原始是設計給 Distributed System 的

Create a new port: mach_port_allocate()
Send and receive: mach_msg()
- Kernel 有對 Task Self port 的 receive 權力，可以讓 task(process) 傳訊息
- Task 則是有 Notify port 接收 kernel 訊息

有提供一個 header

struct message {
    mach_msg_header_t header;
    int data;
};

當 queue full 的時候，mach_msg() 可以有以下彈性操作

Wait indefinitely
Wait at most n milliseconds
Return immediately
Temporarily cache

mach_port_t client;
mach_port_t server;
/* Client Code */
struct message message;
// construct the header
message.header.msgh_size = sizeof(message);
message.header.msgh_remote_port = server;
message.header.msgh_local_port = client;
// send the message
mach_msg(&message.header, // message header
    MACH_SEND_MSG, // sending a message
    sizeof(message), // size of message sent
    0, // maximum size of received message - unnecessary
    MACH_PORT_NULL, // name of receive port - unnecessary
    MACH_MSG_TIMEOUT_NONE, // no time outs
    MACH_PORT_NULL // no notify port
);
/* Server Code */
struct message message;
// receive the message
mach_msg(&message.header, // message header
    MACH_RCV_MSG, // sending a message --> receiving a message
    0, // size of message sent
    sizeof(message), // maximum size of received message
    server, // name of receive port
    MACH_MSG_TIMEOUT_NONE, // no time outs
    MACH_PORT_NULL // no notify port
);

Windows#

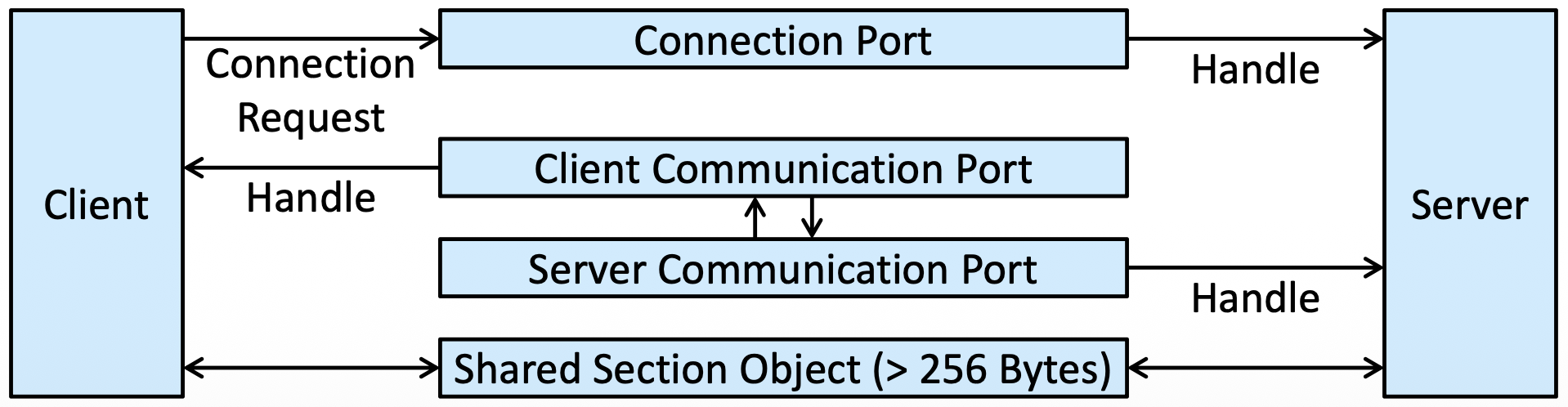

有 define 一些 subsystem，各自有各自的 port，可以用 port 做連接

Windows

Pipe#

一種 Unix 就有的古老 IPC，可以是單向也可以雙向，簡單但有很多需要考慮的問題

half duplex / full duplex
over a network / reside on the same machine

Ordinary Pipes#

應該是 uni-directional 的，又稱 anonymous pipes (Windows)

write end
read end

#define BUFFER_SIZE 25
#define READ_END 0
#define WRITE_END 1
int main(void) {
    char write_msg[BUFFER_SIZE] = "Greetings";
    char read_msg[BUFFER_SIZE];
    int fd[2];
    pid_t pid;
    pipe(fd); /* create the pipe */
    /* omit codes if pipe failed */
    pid = fork(); /* fork a child process */
    /* omit codes if fork failed */
    if (pid > 0) { /* parent process */
        close(fd[READ_END]); /* close the unused end of the pipe */
        write(fd[WRITE_END], write_msg, strlen(write_msg)+1); /* write to the pipe */
        close(fd[WRITE_END]); /* close the write end of the pipe */
    }
    else { /* child process */
        close(fd[WRITE_END]); /* close the unused end of the pipe */
        read(fd[READ_END], read_msg, BUFFER_SIZE); /* read from the pipe */
        printf("read %s",read_msg);
        close(fd[READ_END]); /* close the read end of the pipe */
    }
    return 0;
}

Named Pipes#

可以留下來的 Pipe，通常是一種 file 的形式

Half-duplex in UNIX
Full-duplex in Windows

Communication in Client-Server Systems#

Socket#

socket 是一種被定義好的 port，在 1024 以前的 port 通常被當作 well-known 也就是被定義好的

Socket in Java#

Connection-oriented (TCP) sockets
- Socket class
Connectionless (UDP) sockets
- DatagramSocket class
Multicast sockets: 可以用 broadcast 的方法
- MulticastSocket class 是 DatagramSocket 的 subset

Server

import java.net.*;
import java.io.*;
public class DateServer
{
    public static void main(String[] args) {
        try {
            ServerSocket sock = new ServerSocket(6013);
            /* now listen for connections */
            while (true) {
                Socket client = sock.accept();
                PrintWriter pout = new
                PrintWriter(client.getOutputStream(), true);
                /* write the Date to the socket */
                pout.println(new java.util.Date().toString());
                /* close the socket and resume */
                /* listening for connections */
                client.close();
            }
            catch (IOException ioe) {
                System.err.println(ioe);
            }
        }
    }
}

java

Server 會在第 10 行的 accept() 去做等待

Client

import java.net.*;
import java.io.*;
public class DateClient
{
    public static void main(String[] args) {
        try {
        /* make connection to server socket */
            Socket sock = new Socket("127.0.0.1",6013);
            InputStream in = sock.getInputStream();
            BufferedReader bin = new
            BufferedReader(new InputStreamReader(in));
            /* read the date from the socket */
            String line;
            while ( (line = bin.readLine()) != null)
                System.out.println(line);
            /* close the socket connection*/
            sock.close();
        }
        catch (IOException ioe) {
            System.err.println(ioe);
        }
    }
}

java

Remote Procedure Calls#

RPC 是一種 abstracts 的行為，實際上是別的機器在完成這件事，但看起來像自己完成的

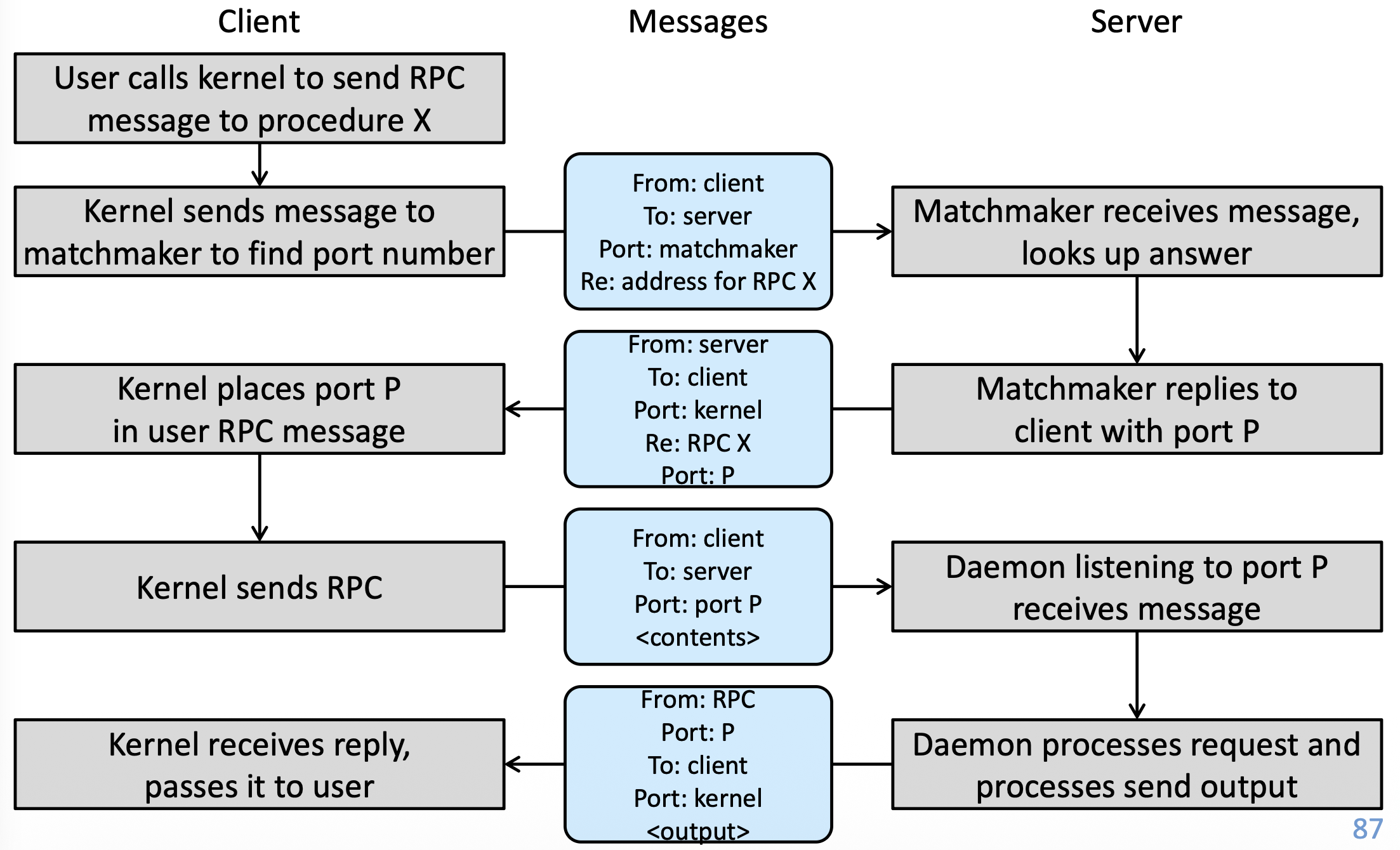

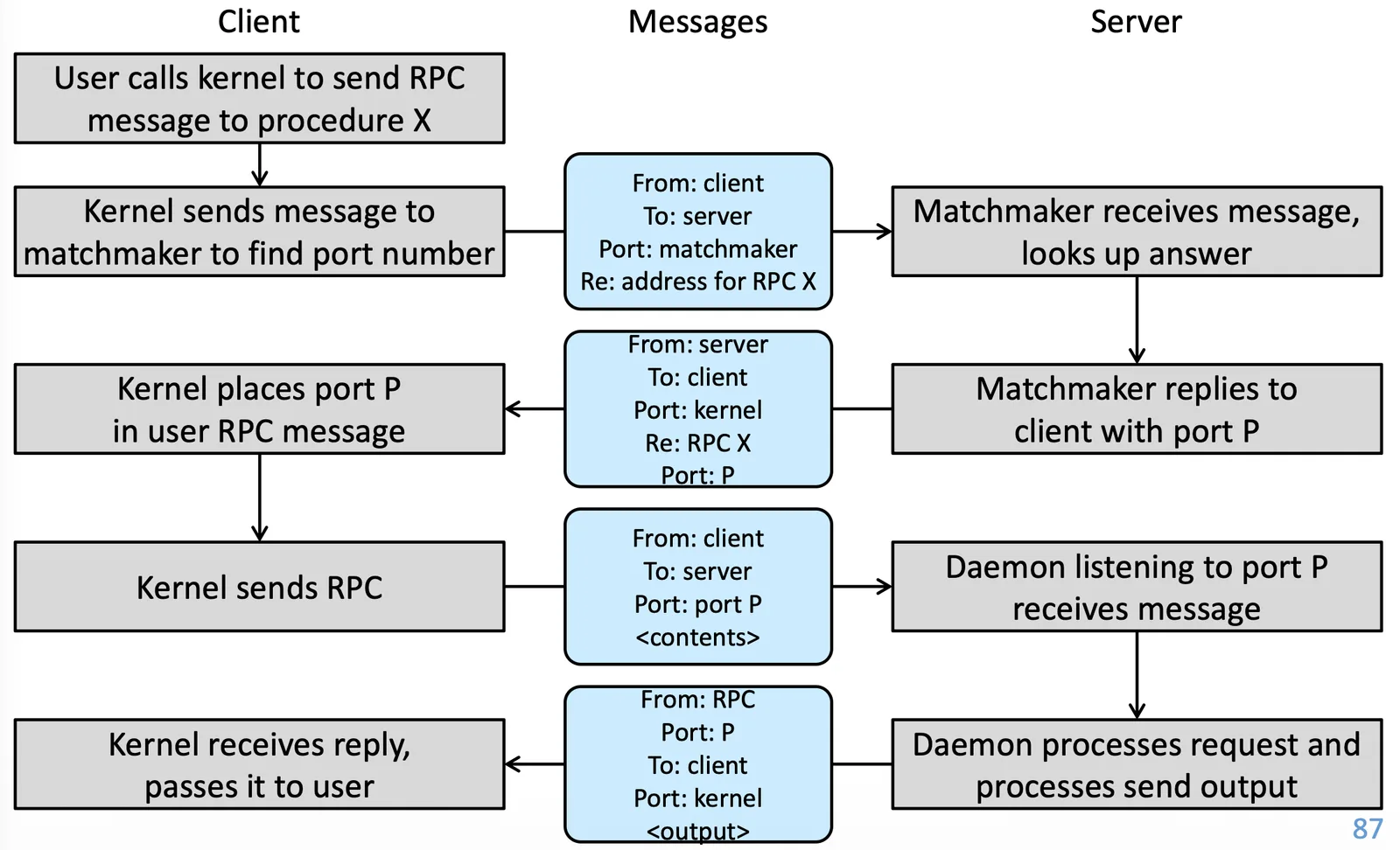

RPC 會提供一個 stub，stub 會找到正確的 port，把這些資料弄成一個 msg，把 parameter 都傳過去
- 在 windows 叫做 Microsoft Interface Definition Language (MIDL)
因為會有機器問題 RPC 通常都有 machine-independent representation 先轉成 external data representation (XDR)
可以設定成 exactly once 或 at most once
Binding：對 port 的定義
- Predetermined
- Dynamic

Remote Procedure Calls

NTU-OS 作業系統 Ch3 Process

Process#

Process Concept#

Memory Layout#

Process State#

Process Control Block (PCB)#

Thread#

Process Scheduling#

Scheduling Queue#

Queuing Diagram#

Context Switch#

Multitasking in Mobile Systems#

Operations on Processes#

Process Creation#

Process Creation Using UNIX fork()#

Process Creation Using Windows API#

Process Termination#

Android Process Hierarchy#

Chrome Browser#

Interprocess Communication#

IPC in Shared-Memory Systems#

Producer-Consumer Problem#

IPC in Message-Passing Systems#

Naming#

Direct Communication#

Indirect Communication#

Synchronization#

Buffering#

Examples of IPC Systems#

POSIX Shared Memory#

POSIX API for shared memory#

Mach Message Passing#

Windows#

Pipe#

Ordinary Pipes#

Named Pipes#

Communication in Client-Server Systems#

Socket#

Socket in Java#

Remote Procedure Calls#

Process Creation Using UNIX `fork()`#
