Introduction#

System Software Dragon GCC compiler 即便已經用 C++ 進行重構，依然超過 1500 萬行

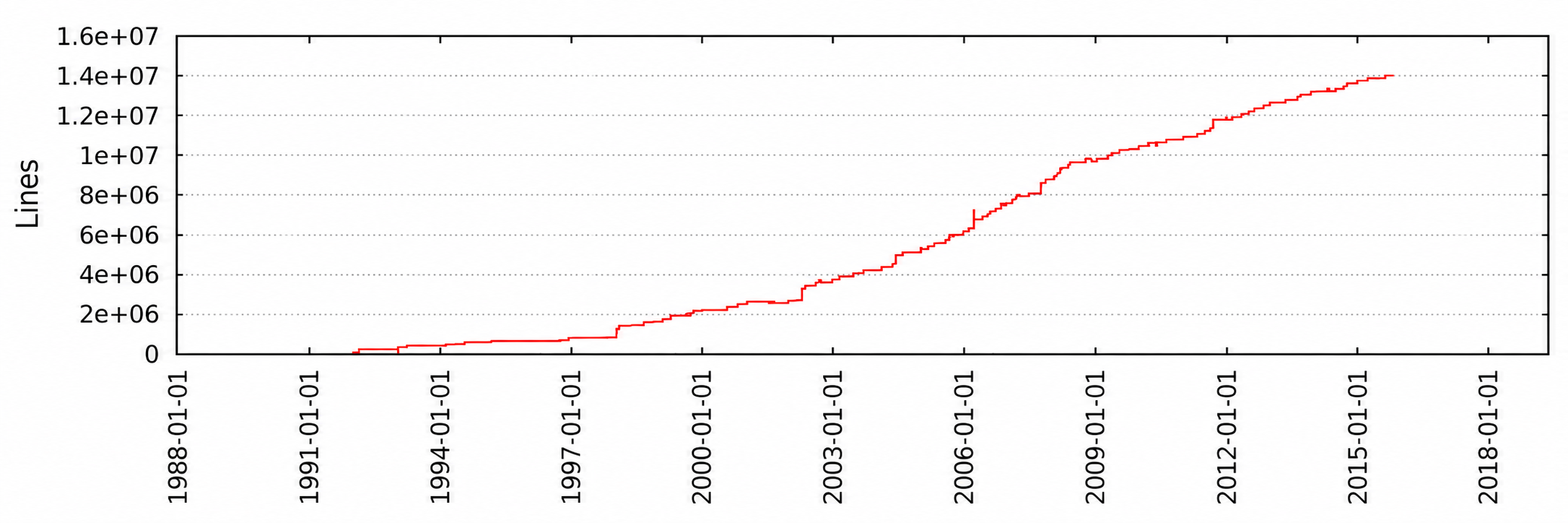

Codes in Compiler with years

我們學習用閹割版 C--

不用處理 pointer, struct

不處理外部 lib

What is a compiler#

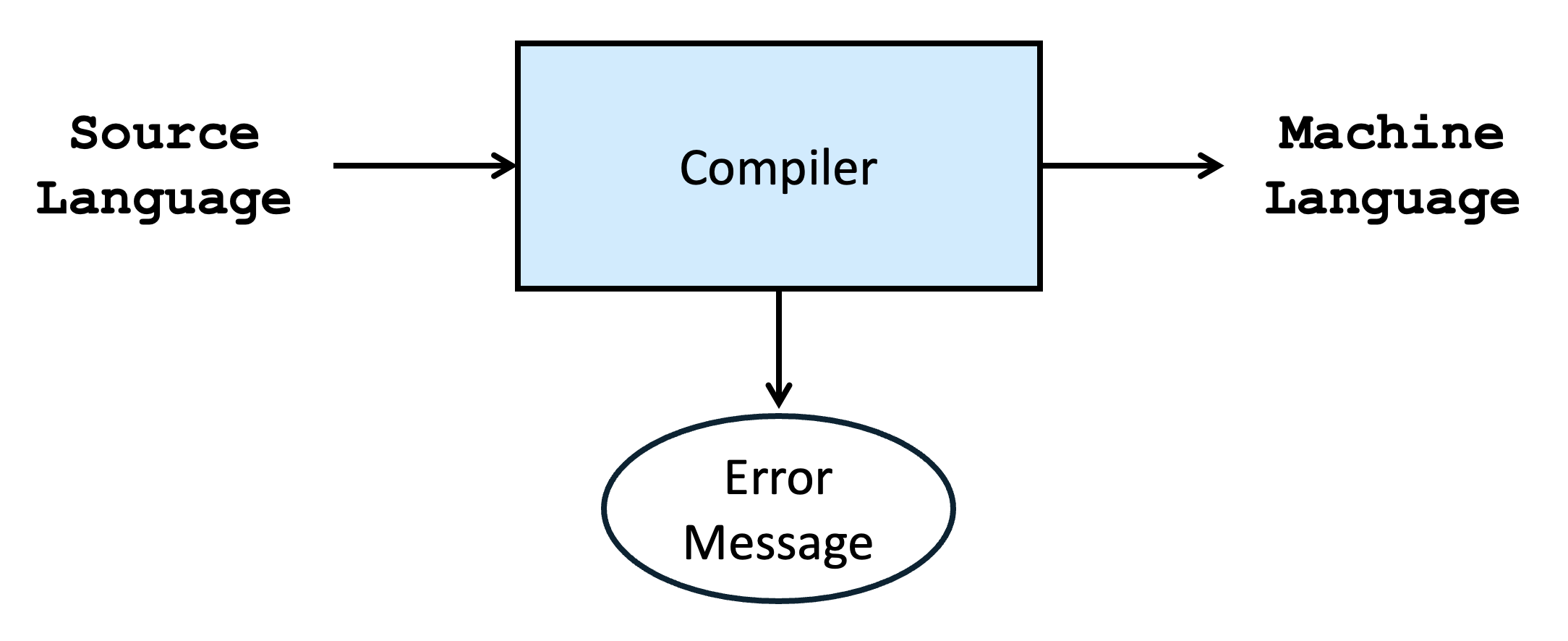

Compiler#

Compiler 是一個可以把一個 Program 從「某個 Source Language」翻譯成「某個 Machine Language」，並且翻譯要是 等價的（自動機可證明），簡而言之功能就是

\texttt{Automatic translation} + \texttt{Optimization}

Compiler 即便知道哪裡錯誤也不能自行修正，而應該提醒哪裡錯了

1950’s 需要用打孔的的模式，無法驗證，因此有人想設計一種自動驗證翻譯的軟體，讓打孔變得順利，因此設計了 Assembly Language，以及相應的驗證翻譯軟體 Assembler

而現今，CPU 功能越來越多 Pipeline 更複雜，Compiler 也變得複雜

Interpreter#

Compiler 會把 program compile 成一個 executable file，而 Interpreter 則是把自己當成 executable file，用 simulate 的方式執行，效能較差

Compiler and Interpreter 2 — Compiler and Interpreter 1

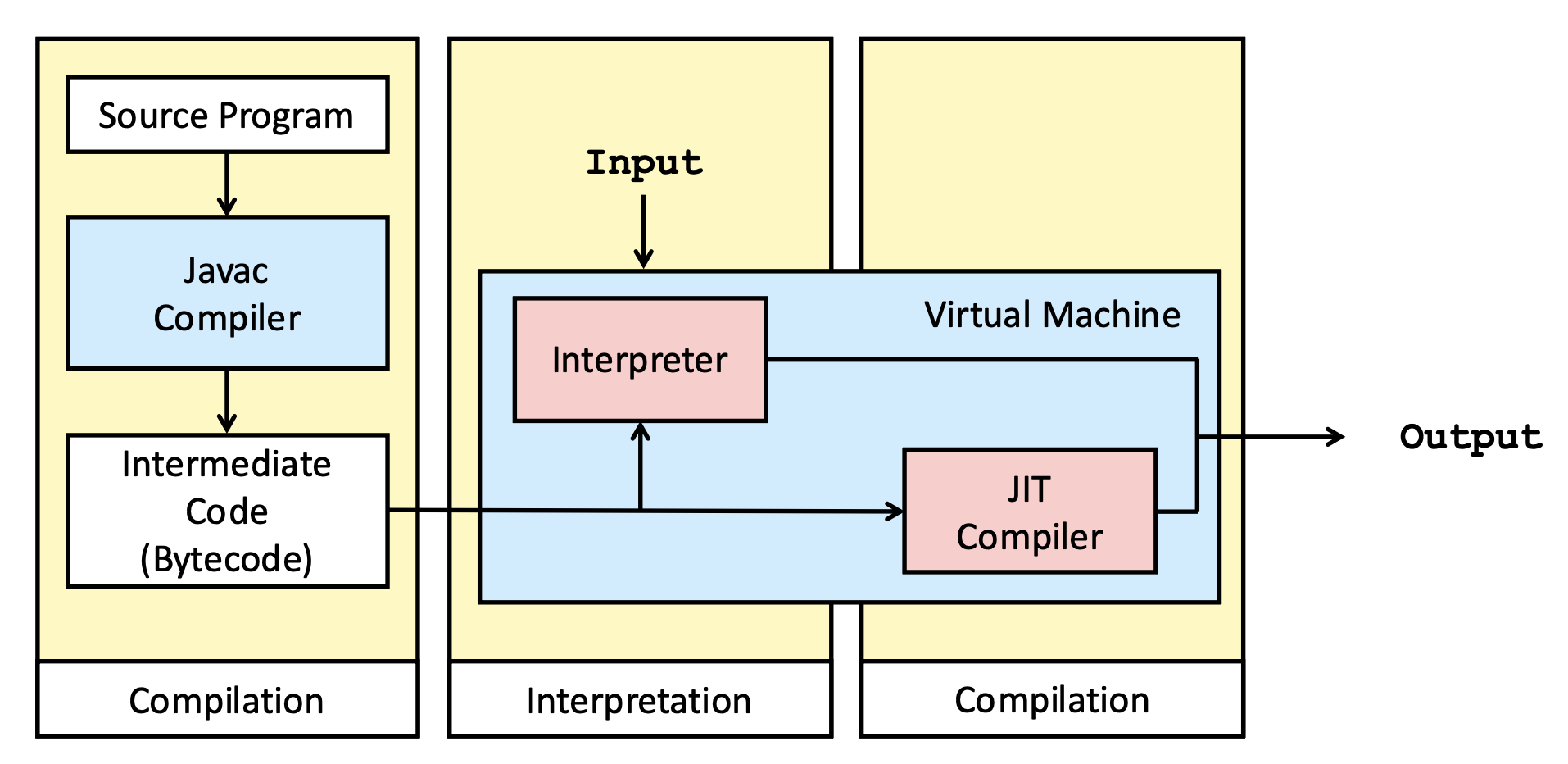

Hybrid Translator#

合併 Compiler, Interpreter，例如 Java，先把 program compile 成 bytecode，然後用 JVM (Interpreter) 去模擬一下，最後再動態 compile 成 executable file，這種模式叫做 JIT (Just In Time compilation)，JIT compiler 會把 hot code (一直重複執行的 code) 做 optimize 的 compilation，加速運行

Structure of a compiler#

我們大致可以把 compiler 分成 Analysis, Synthesis 兩個部分，而又可以細分成

Analysis 分析 program 是否 runable
- Lexical analysis：抓出關鍵字（token: 變數、關鍵字等）
- Syntax analysis：檢查語法是否正確
- Semantic Analysis：分成 type（變數類型）, scope（變數作用區域）等一系列 Semantic 是否正確，也就是檢查宣告正確性
Synthesis 分析有什麼方法可以優化以及生成 Machine code
- Optimization
- Code Generation

可以按照 compiler 的運行機制分成很多種，例如：

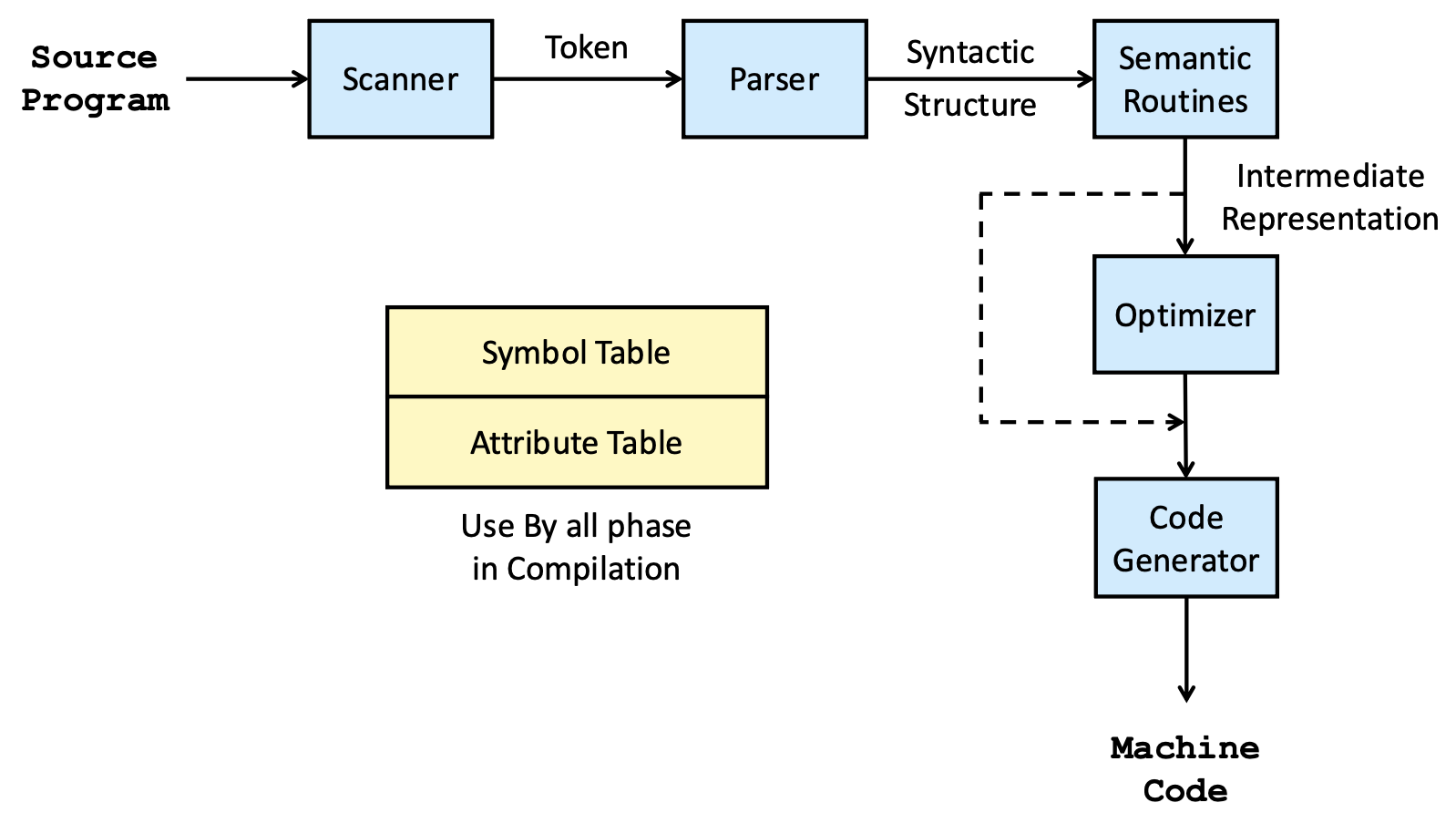

Syntax-Directed Compiler 是一種可以把每一行 code 一行一行進行編譯直接執行的 compiler，按照每一行文法的 rule 寫好就好了

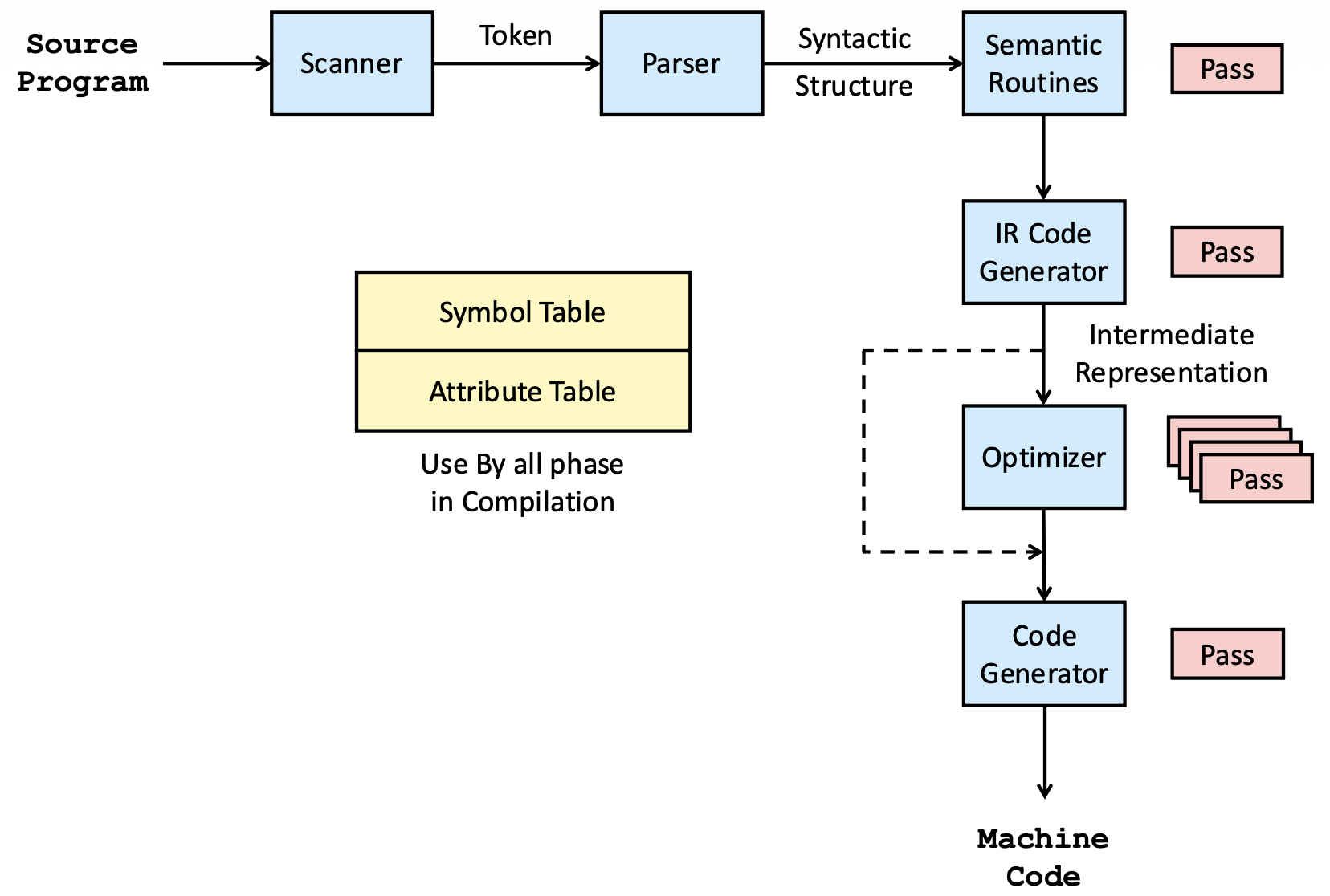

Multi-Pass Compiler 則會先把 high-level language 先轉換成一種 Intermediate language，經過多輪優化後才變成 Target code

Lexical Analysis#

Pay := Base + Rate * 160

txt

Lexical analysis 會抓出很多 token

id：Pay, Base, Rate are identifiers
asign：:= is assignment symbol
op：+ and * are operators
num：160 is a number

假設今天有以下句子

Pay := Base + Rate @ * 160

txt

但我們有規定這個語言沒有 @ 這個 token，Scanner 就會在這個階段把他抓出來

Syntax analysis#

即便每個字元都可以被拆成 token，還是有可能有無法解讀的問題，例如以下這個例子

Pay := Base + Rat^^E * 160

txt

^^ 可能在這個語言是某種 token，但他前後可能不能接兩個變數，在這個例子裡，他的前後分別是 Rat, e 兩個變數，所以會被回報成 Syntax Error

Semantic analysis#

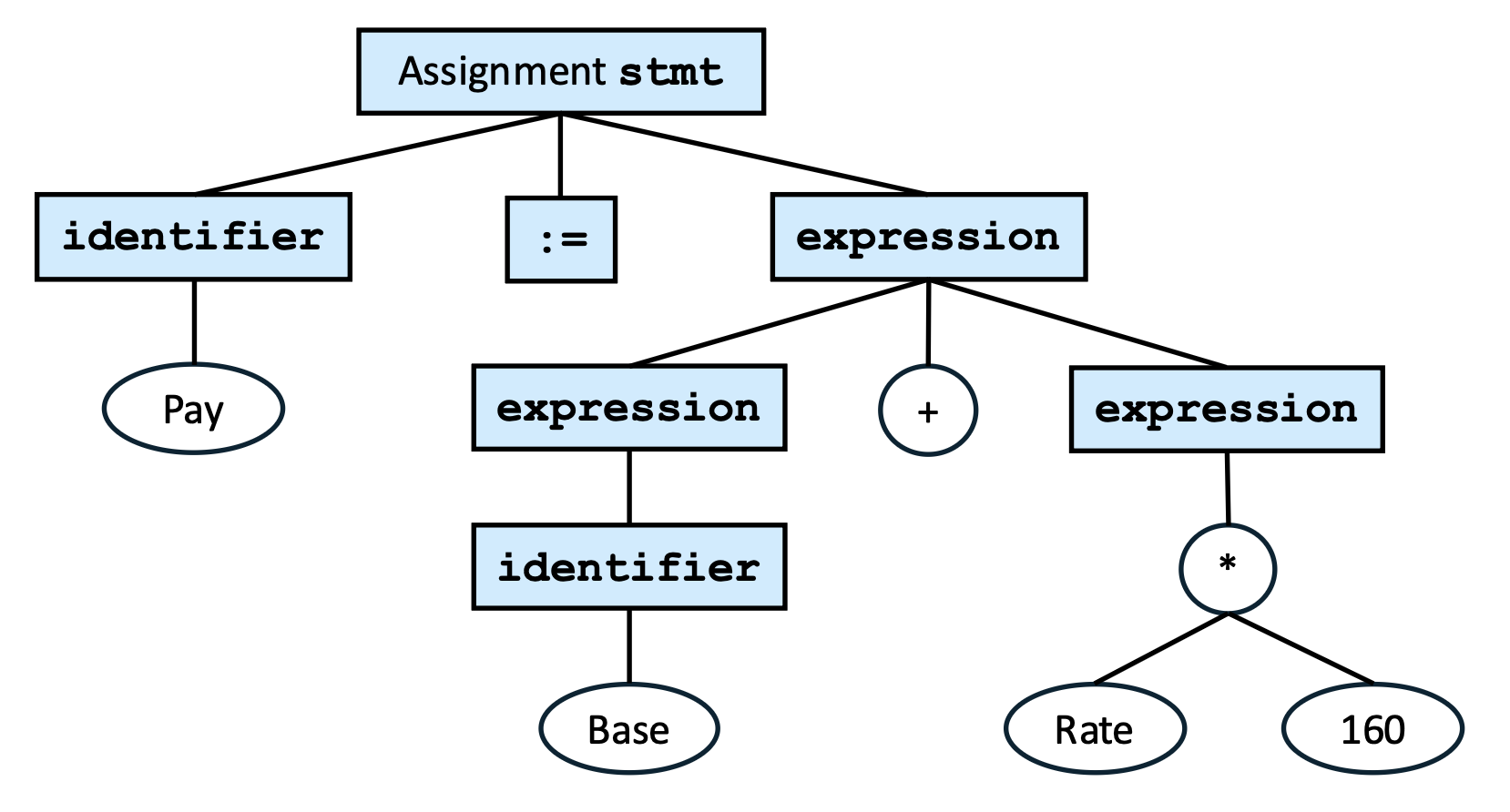

我們首先會把東西變成一個 parse tree，然後把它變成精簡版的 AST (Abstract Syntax Tree)

Parse tree and Syntax tree 2 — Parse tree and Syntax tree 1

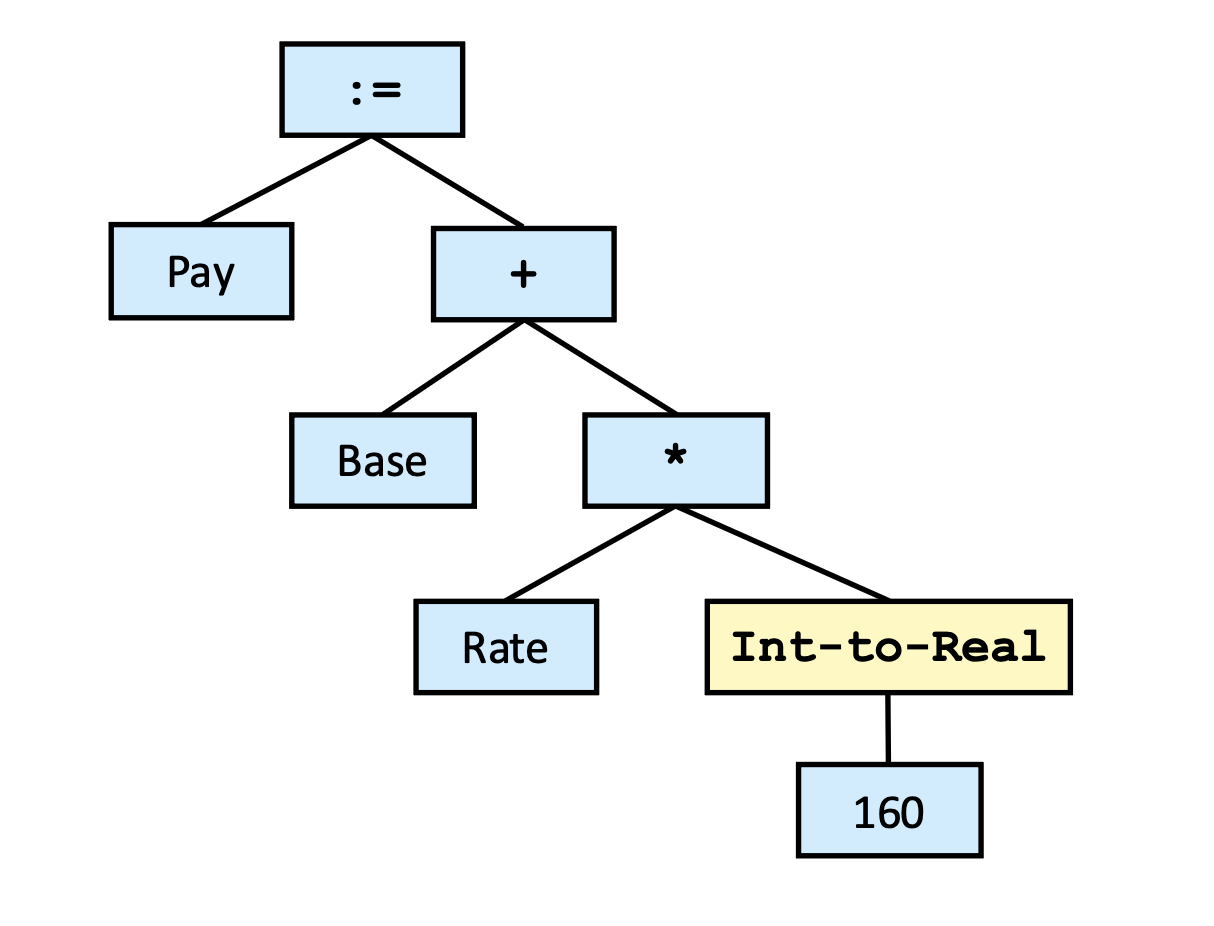

我們可以在 AST 裡面找到一些 Semantic 上的 error，例如這裡我們可以看到 float, int 相乘，要把數字轉型成 float

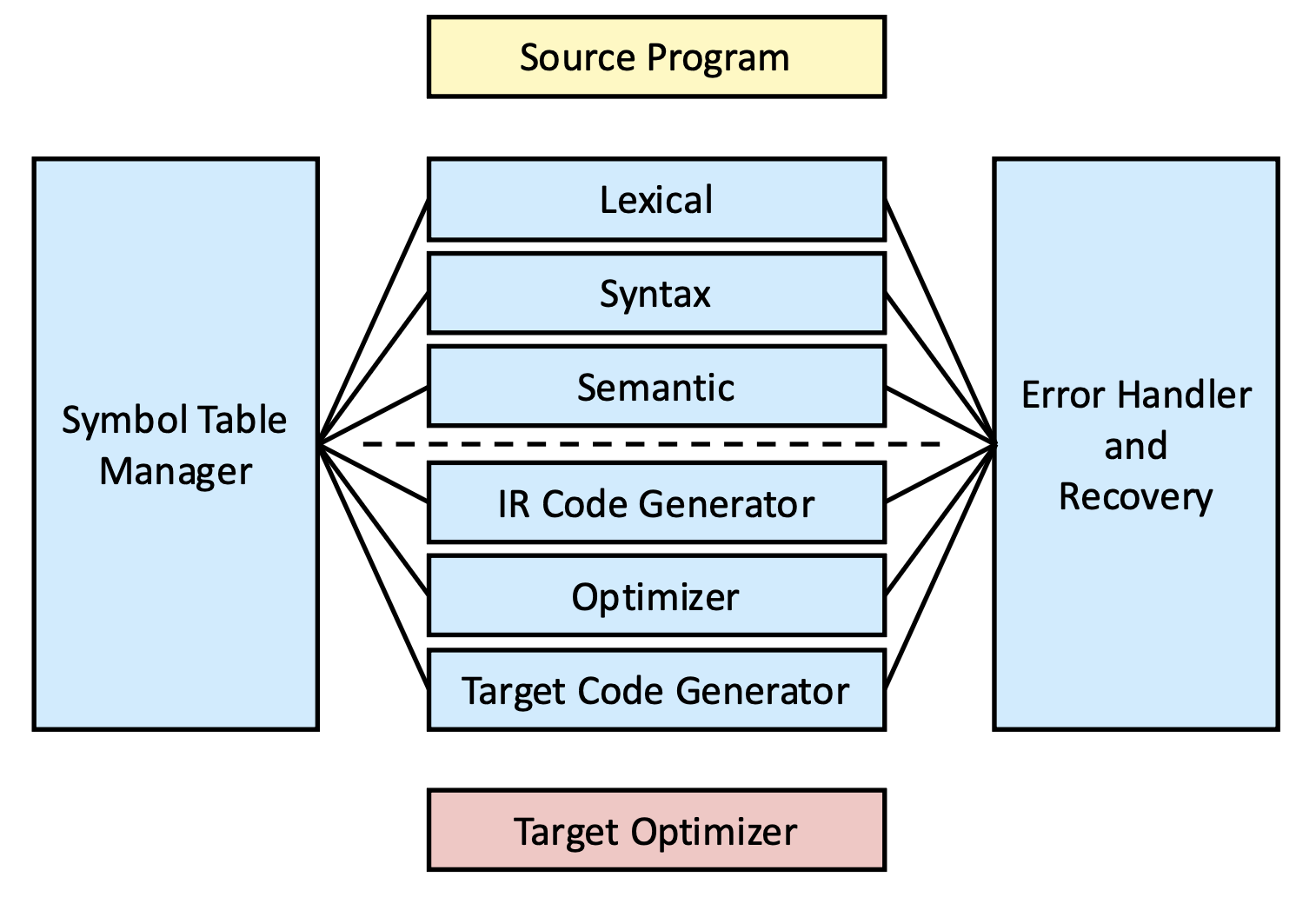

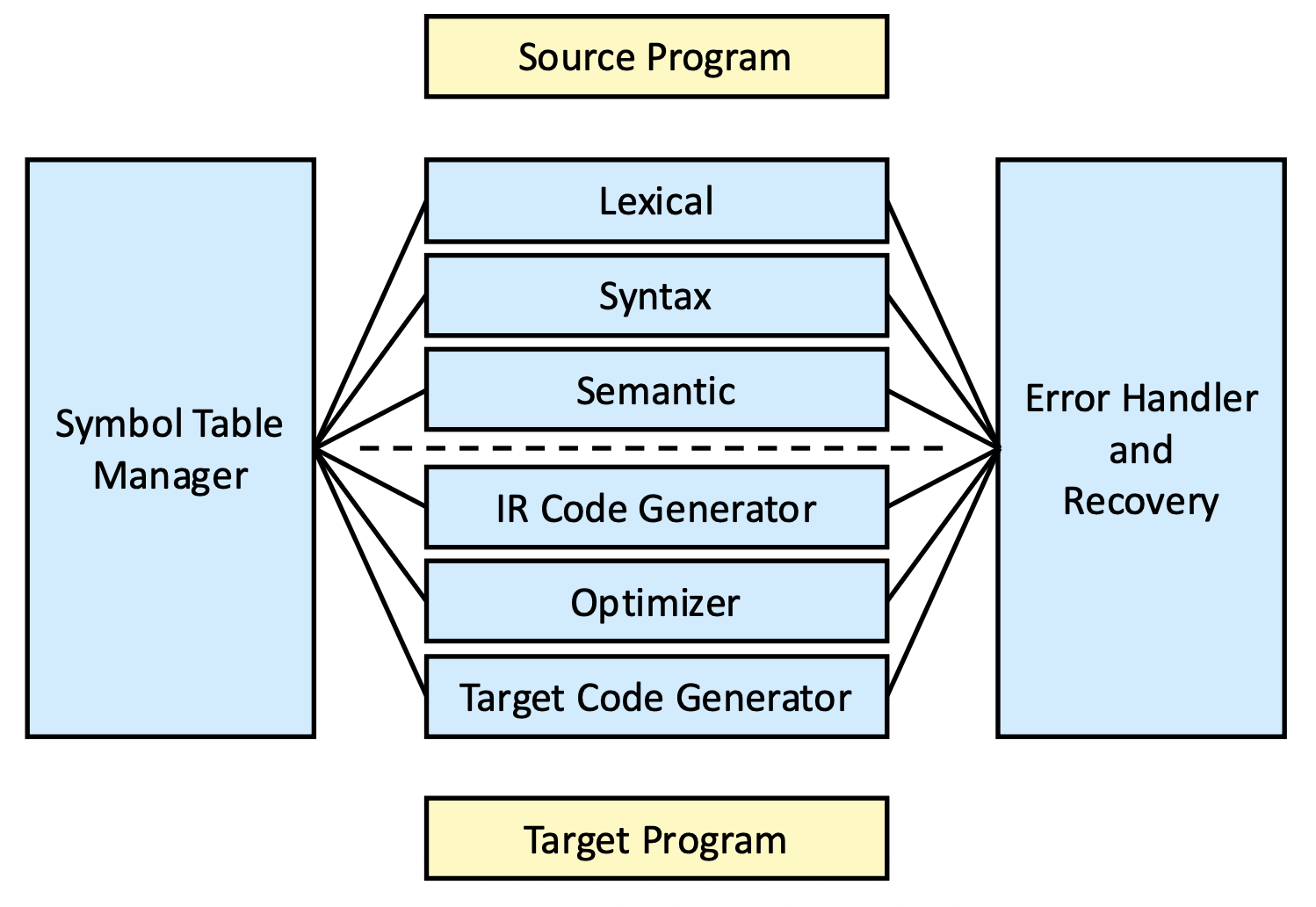

最終整個編譯流程會長這樣，會有 Symbol Table Manager, Error Handler，參與全過程，提供資料庫以及檢查的功能

現代的編譯器會增加最後面的一層，根據 Processor 架構而去進行特殊處理的 Optimization，由於前面的 Optimization 已經幾乎做到極致，我們會需要更多 per-architecture 的 optimization

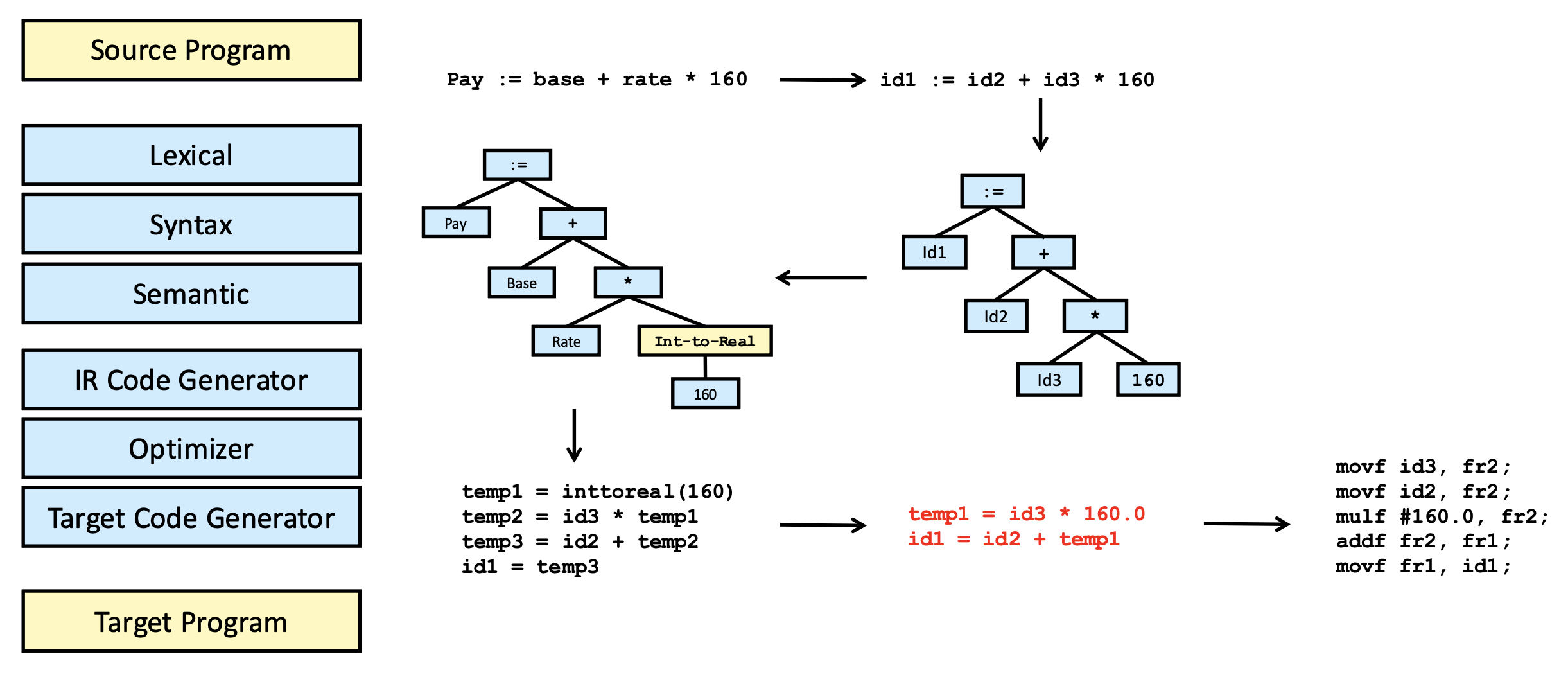

Modern Compilation process

Lexical analysis 會因為 high level language 變數命名沒限制，要省下記憶體，我們得把它的變數名字縮短，第一個看到的就叫 id1 以此類推
在 parse tree 做出 semantic 的正確語法
在中介語言 IR 上進行一些優化，比如說 temp1 可以直接被省略
最後生成 Assembly code

Grouping of Compiler Phases#

Back end 是跟 assembly, machine code 相關的部分，只要操作到他們的就叫 back end，也就是最下面兩個部分
Front end：剩下的都叫 Front end

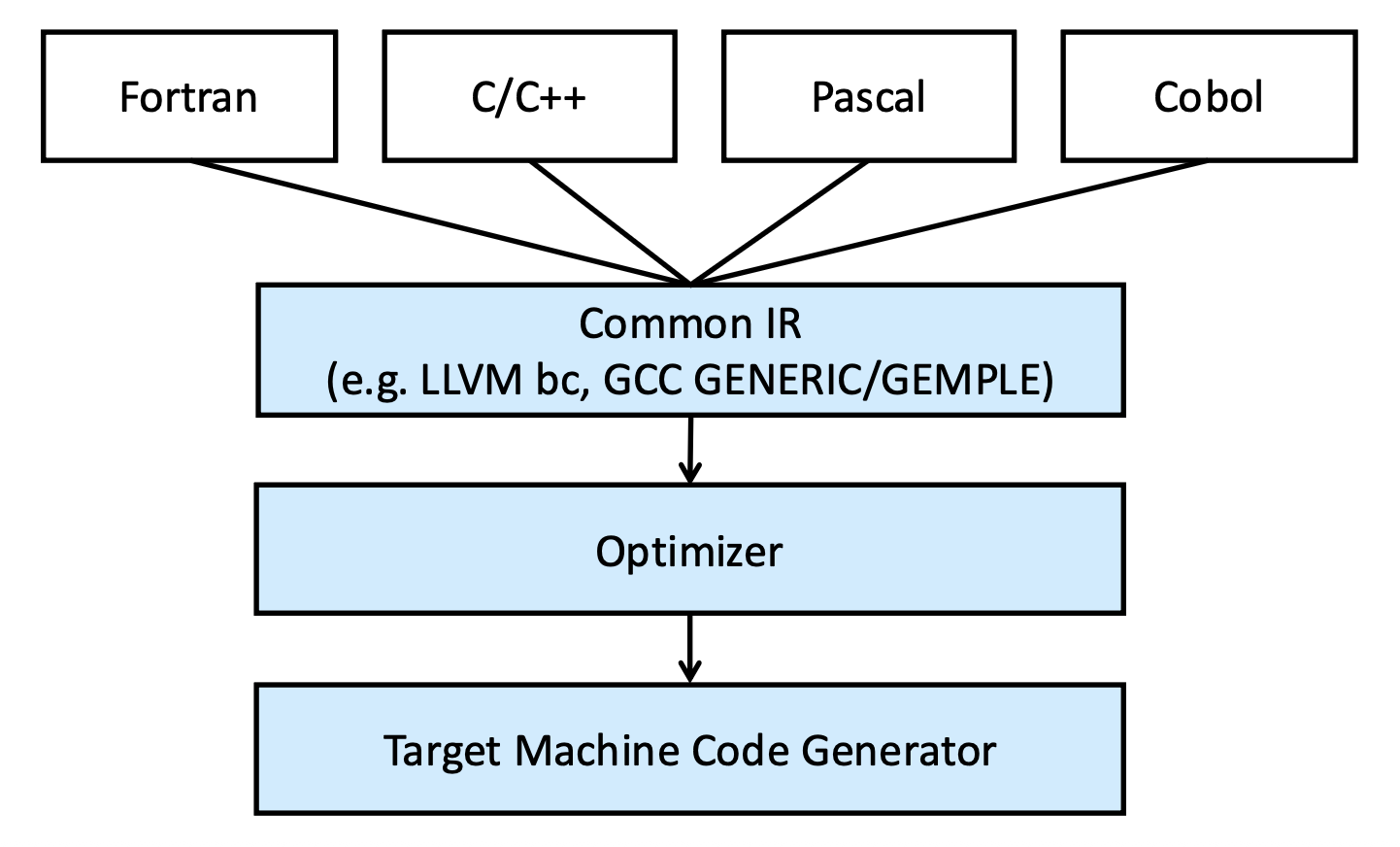

Common Back-end Compiling System#

現代 Programming Language 可以透過共用 IR 來達成共用 Back end

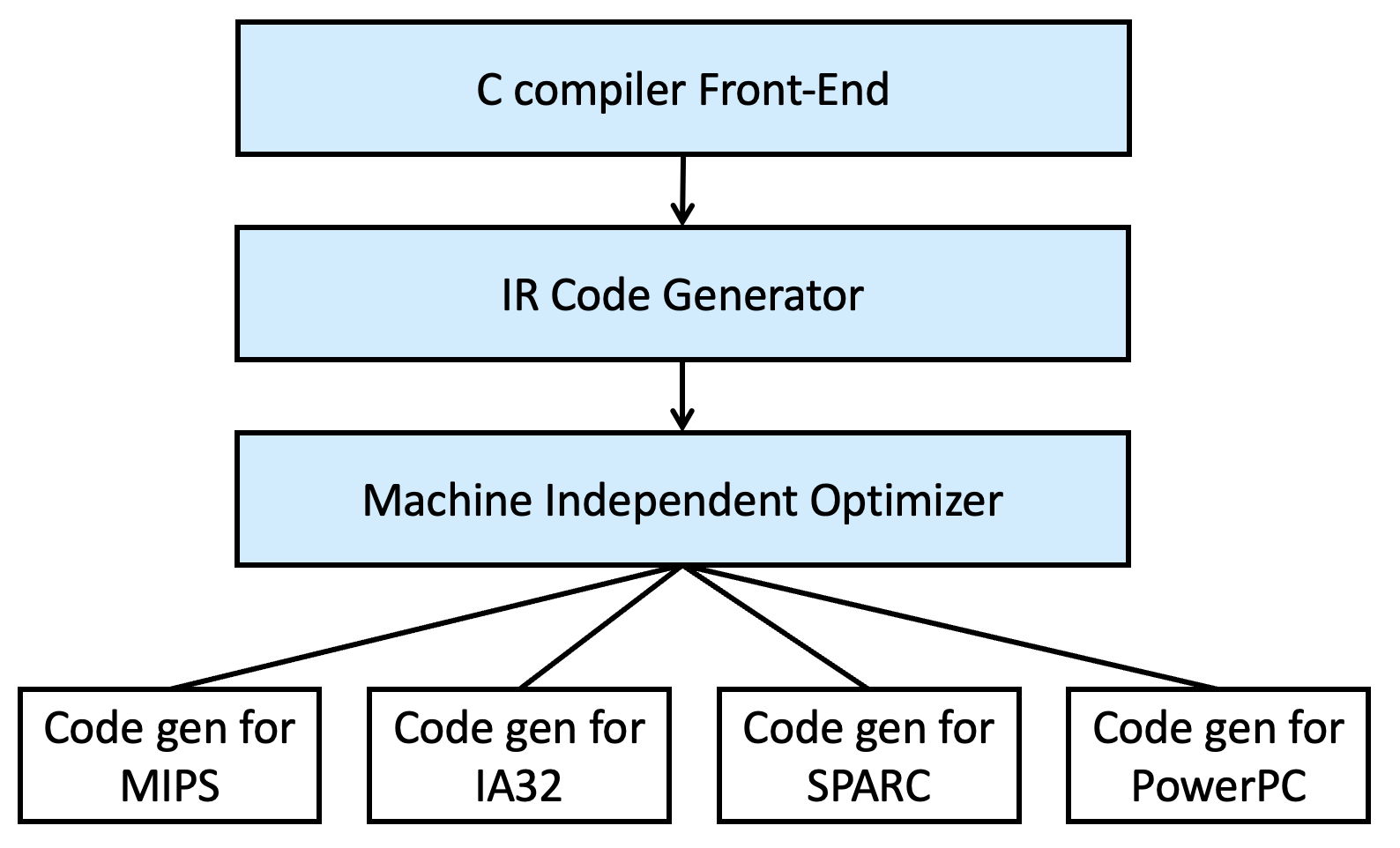

Retargetable Compiler#

也可以藉由共用 IR 達到在多架構下運行的目的

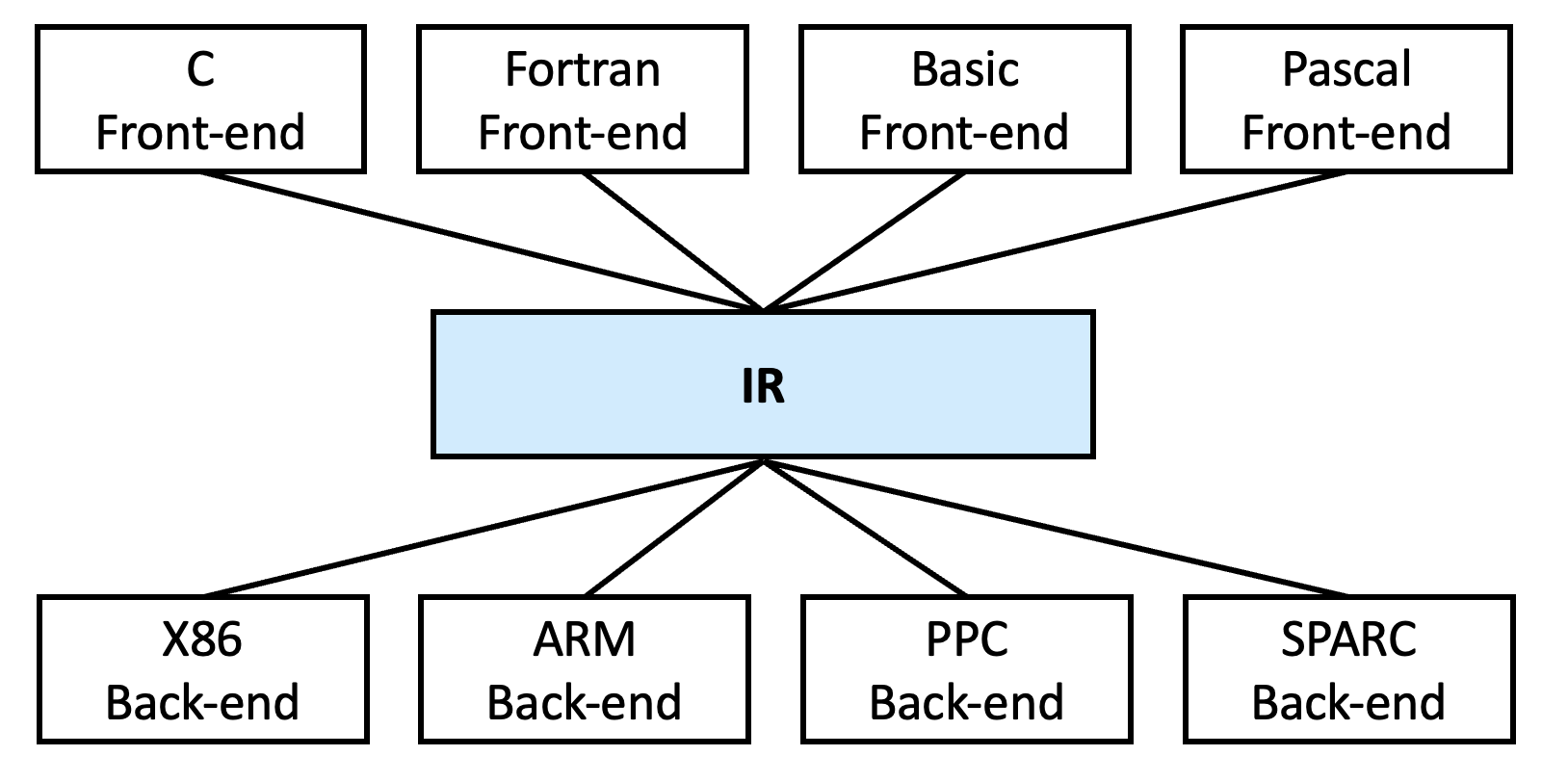

Intermediate Representation#

現代語言可以藉由 IR 達到簡化設計的目的，讓「多對多」變成「一對多加上多對一」

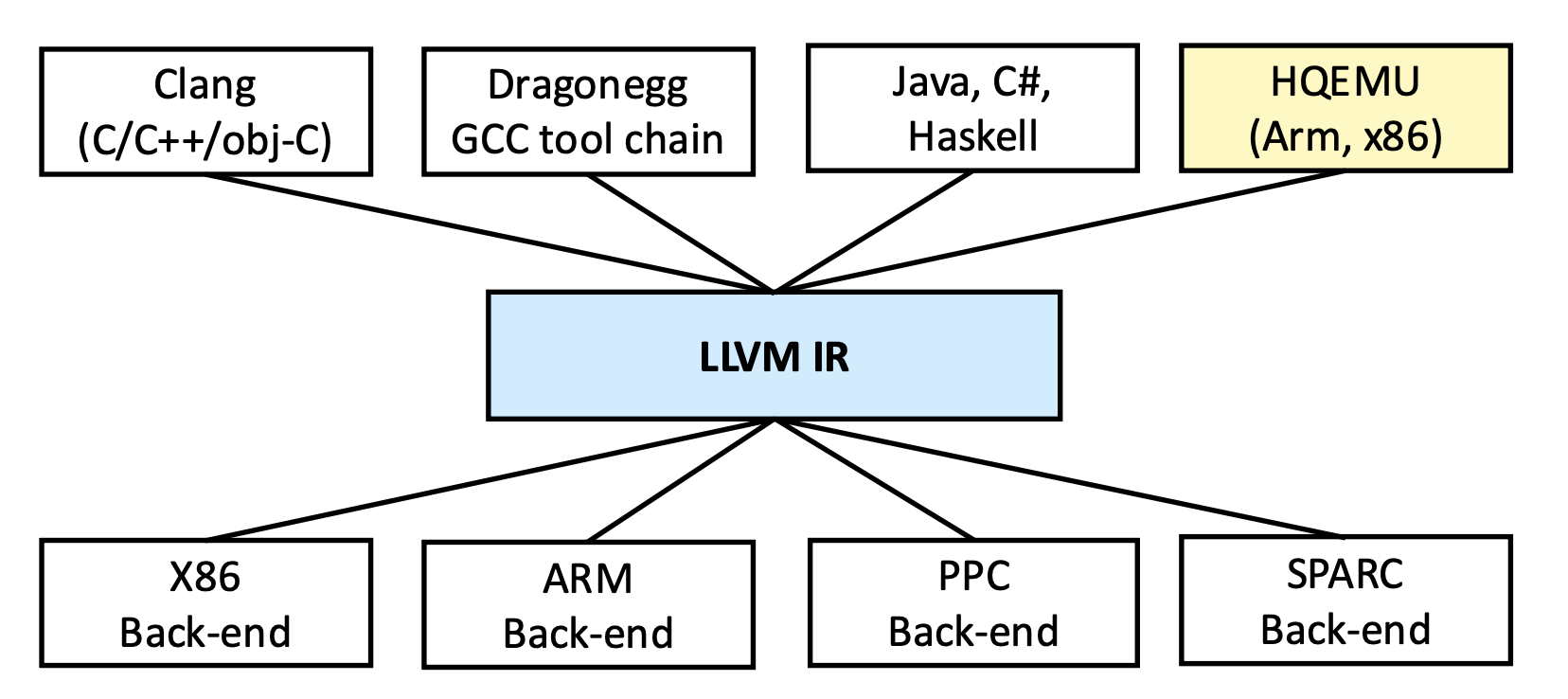

比較著名的就是 LLVM IR，本來只支援 C/C++ 等 C 系列語言，後來有人開始把 gcc 的 front end 接到 LLVM IR 上，就開始變成一個支援多 Front end 的 IR

最後再接上一些 Optimization 就可以把它變成高效率 machine code

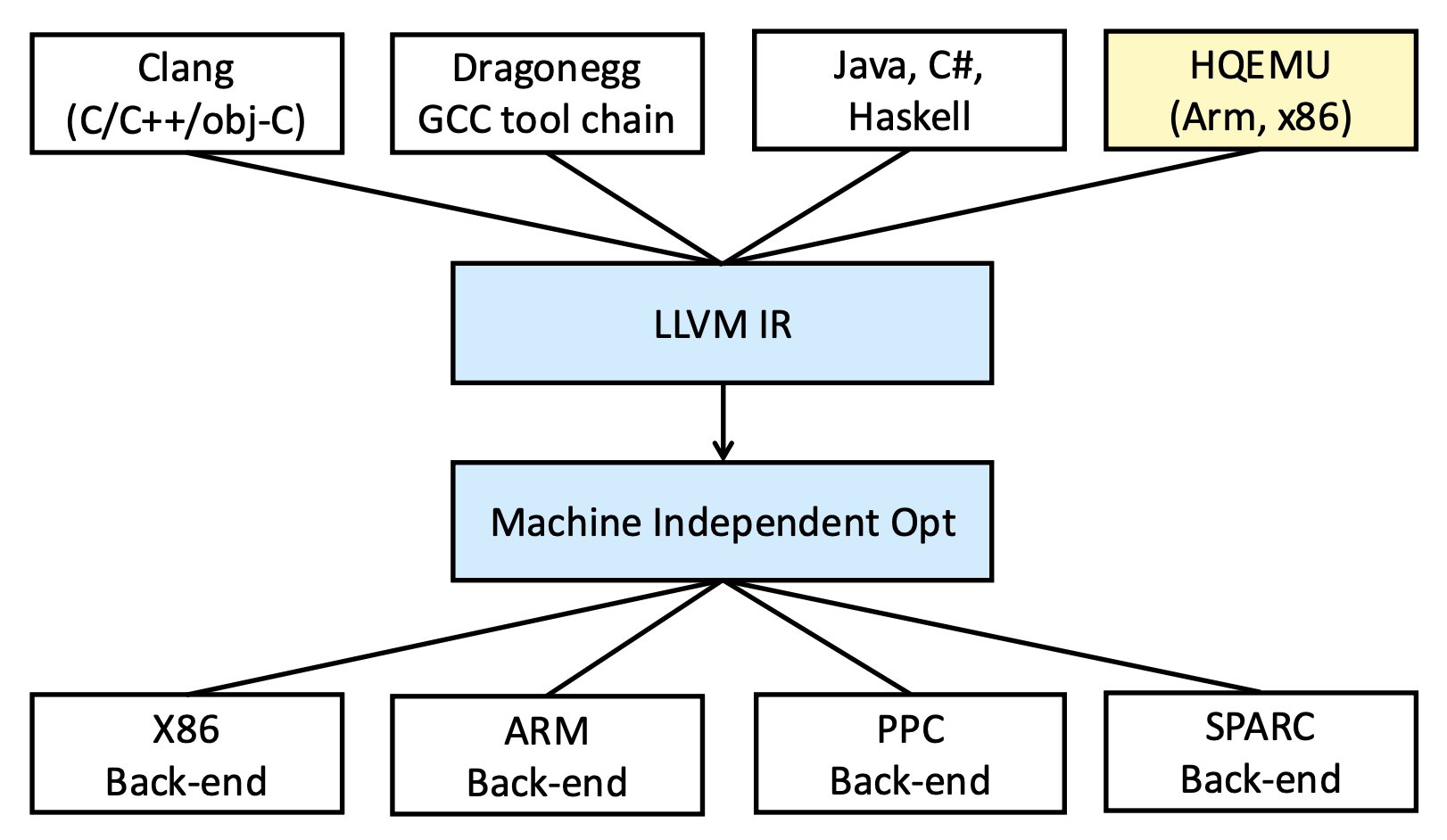

LLVM IR + Machine independent Optimization

Compiler and Tools#

Compiler is AI#

Compiler 就像一個 AI，他可以取 token 預測, 優化，並且 Compiler 就是 key of Software Define Everything (SDE)，也就是 Retargeting 可以達到這件事

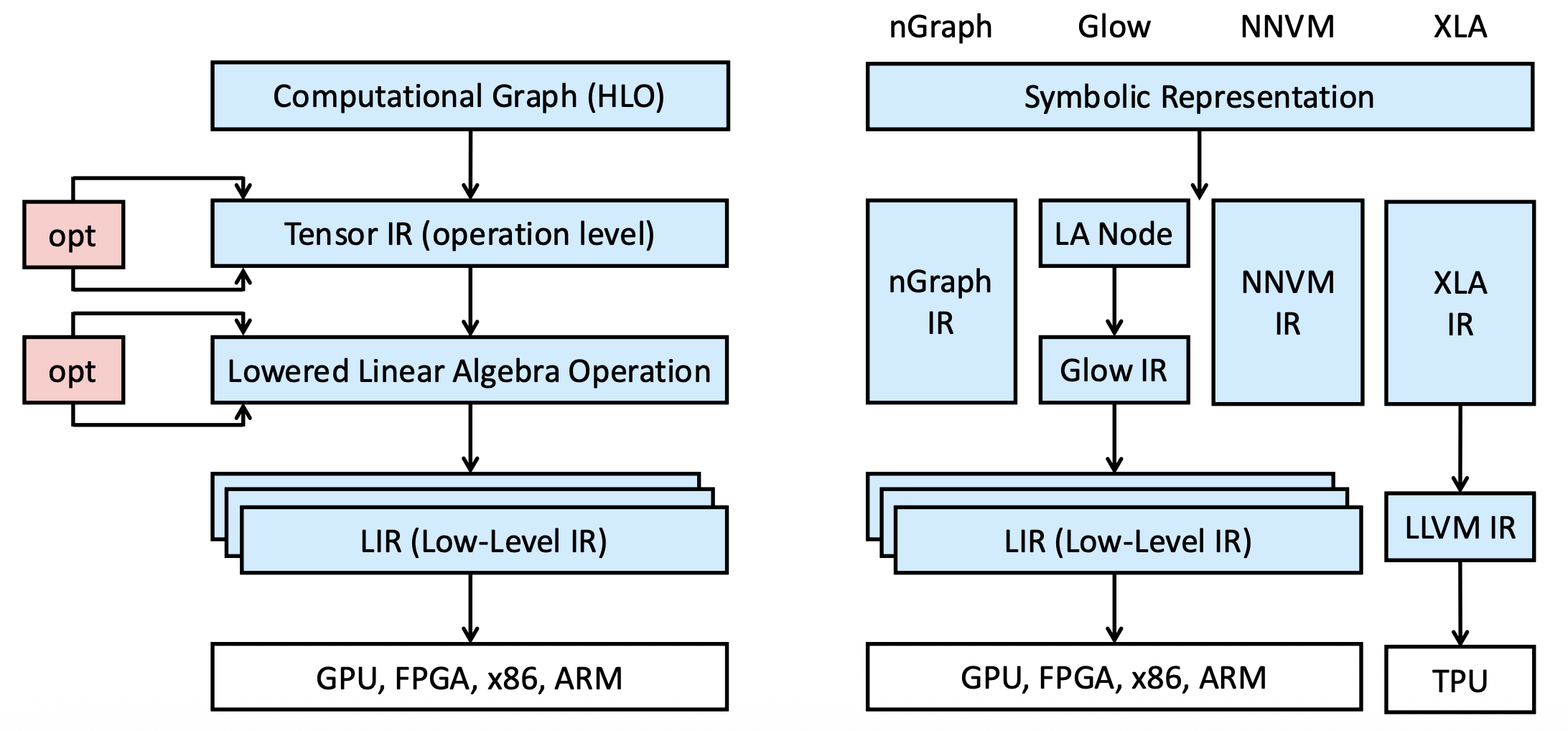

我們也需要很多 Domain Specific Compiler，也就是設計出一套專門為了 Machine Learning, Deep Learning 而專門去優化的東西，比如說 nGraph, Glow, NNVM, XLA 等 compiler，就是專門把 high-level machine learning language 轉化成 machine language 的 comiler，以下是這種 Compiler 的優化流程

而 AI in compiler 也是一個熱門的領域，由 AI 輔助 compiler 去進行預測、生成、優化

Static Semantics#

Static Semantics 就是在我需要 compiler 裡面寫死就可以檢查到的語意，比如說 Attribute grammars 是一種熱門的定義方法

Imprecise Semantics Challenges#

比如說 Pascal 對 short-circuit 並沒有很明確的定義，所以會出現一些奇怪的問題，但這並不是 semantic 上的錯，而是 unexpectable result

short-cut 的意思是在一些 if, switch 判斷時，假設前面的 case （不）成立，那便不需要執行後面的，e.g. C language 裡面有對 short-cut 做定義

int gv = 1;

bool foo() { gv++; }

int main() {
    if (1 == 1 || foo())
        printf("%d\n", gv);
    return 0;
}

呼叫 foo() 會執行 gv++，使全域變數 gv 的值增加 1。不過，邏輯 OR 運算子 || 採用 short-circuit evaluation：它會先求值左運算元；若結果為真，就能確定整個運算式為真，因此不會再求值右運算元。

在這個例子中，左側的 1 == 1 為真，因此右側的 foo() 不會被呼叫，gv++ 也就不會執行。gv 仍維持初始值 1，所以程式輸出的是 1，而不是 2。

Java#

Java 定義了 compiler semantic，例如，function 不可以有不回傳 value 的情況，像下面這個 code 就是 illegal 的

public static int subr(int b) {
    if (b!=0) return b+100;
}

java

以下這個 code 雖然人類知道他必定有回傳值，但 compiler 還是會報錯

public static int subr(int b) {
     if (b!=0) return b+100;
     else if (10*b == 0) return 1;
}

java

How to Design a compiler for New architecture#

假設我們完全沒有任何 RISC-V 的軟體，但我們有一台空機器，我們到底要做什麼，才能讓他出現可用的 compiler

Write a C compiler in C, compiled it on RISC-V machines using GCC.

Details
怎麼可能叫的出來一個 GCC
Write a C compiler in RISC-V machine code

Details
有點難
Develop a Cross-compiler on x86 PC and use it to compile itself into C/RISC-V.

Details
正解
Leave it to MicroSoft or Google

Details
川普不同意

Cross-Compilation#

Compiler 的 source code 本來就是開源的，而要在什麼架構上運行是 compile 出來的 executable file 的問題

用一份 source code，可以先後做到兩件事（假設我們是要寫出一個 C compiler

在 x86 的 machine 上面的用原生 compiler 編譯（e.g. gcc），會得到一個可以在 x86 machine 上 compile 出 RISC-V machine code 的 compiler，我們稱它為 Cross-Compiler
把同一份 code 在 x86 machine 上送進 Cross-compiler，得到一個新的 Compiler，也就是一份，由 RISC-V machine code 寫成的 Native RISC-V compiler

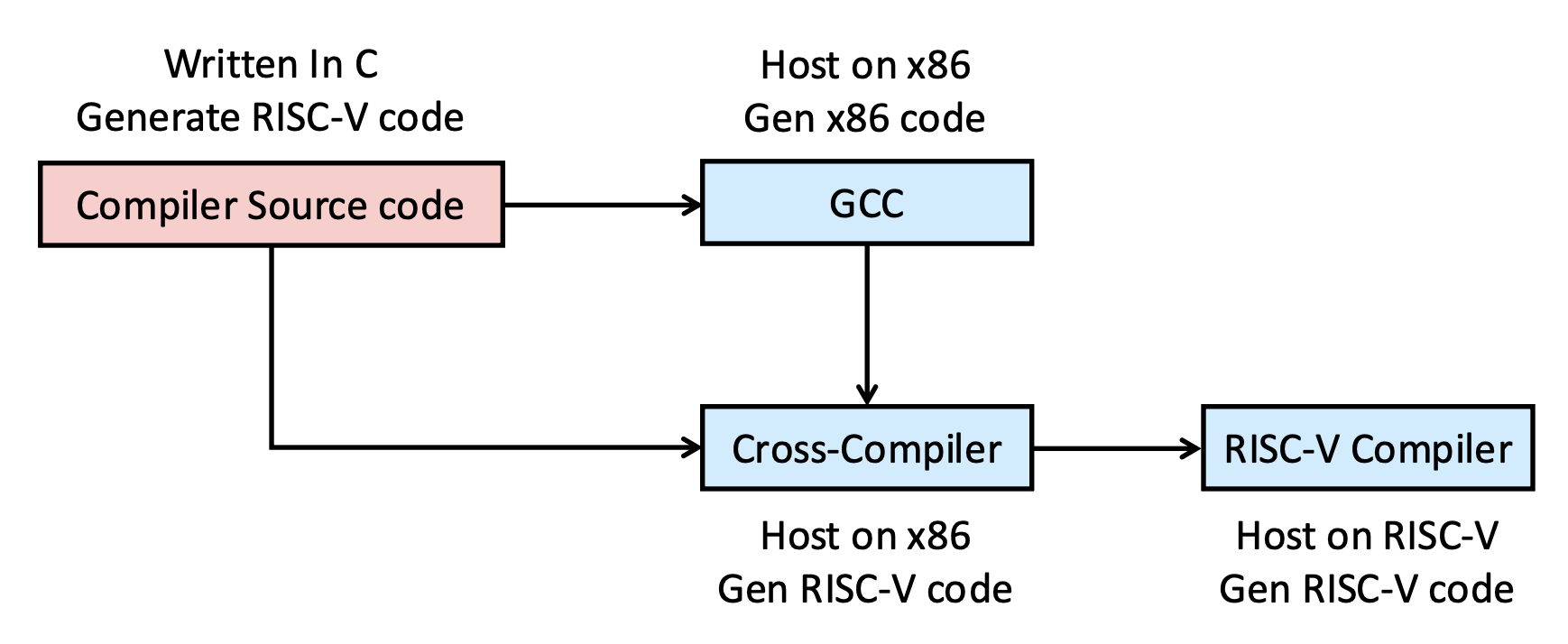

Construct a C compiler through Cross-Compiler

Bootstrapping#

如果不能用的話我們就用這方法，我們先用 Assembly 弄出一個 C0 Language compiler，然後我們用這個語言寫出一個增加一點功能的 C1 語言，並且用 Compiler 編譯，然後以此類推，最後就一定能做出個完整的 C compiler
