OS concept#

OS 的功能可以分為 vertical 和 horizontal 兩種：

• Vetical: 把硬體 kernel 包裝
  • 有分成 kernel mode 跟 user mode => kernel space 跟 user space
  • 用 system call 去 access kernel
• Horizontal: 資源管理

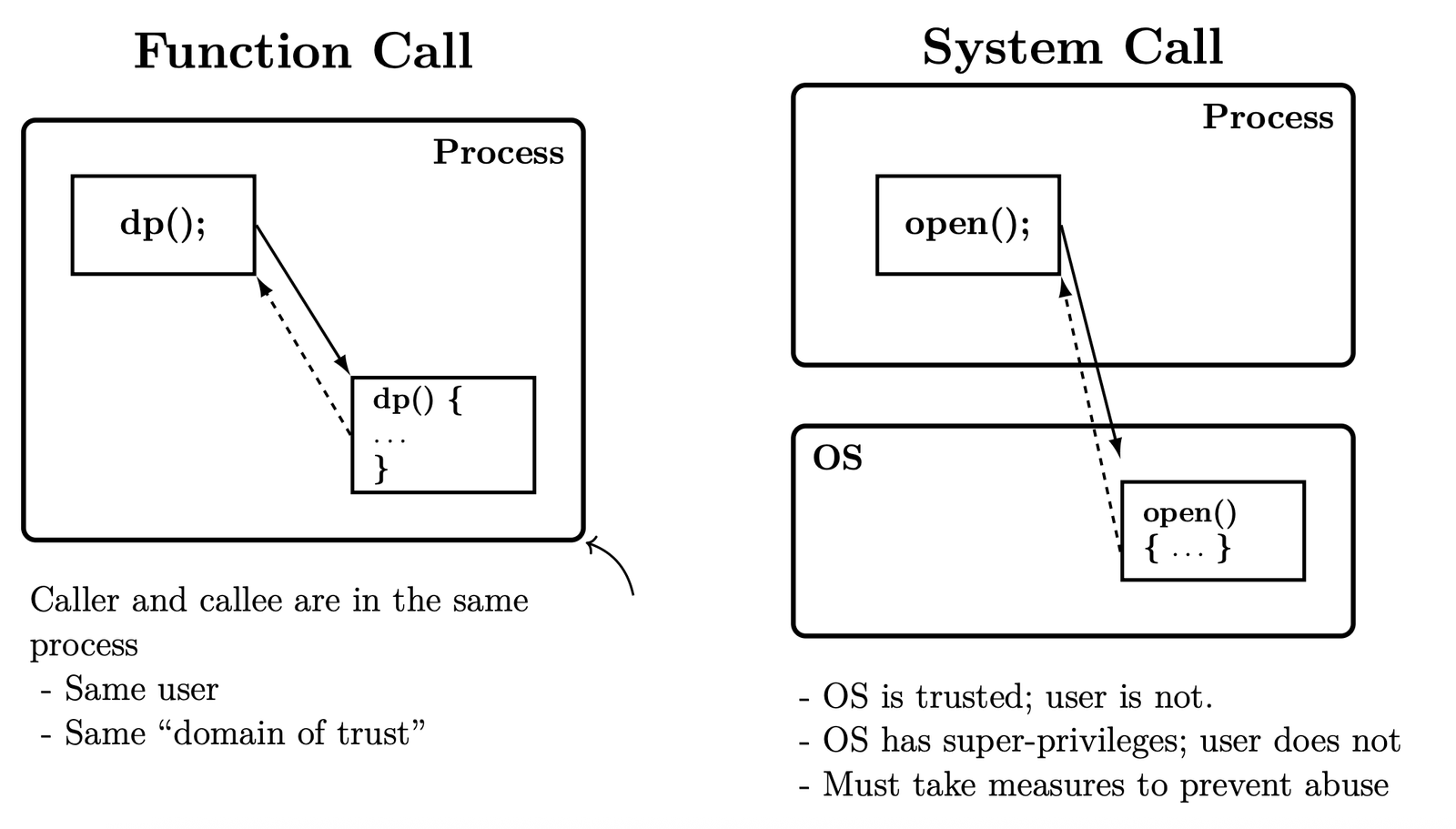

System call v.s Function call#

Function call 是把 callee 跟 caller 的資料放在 process 裡面，然後直接跳到 callee 的 code 執行，最後再回來 caller 繼續執行

System call 則是要把的 caller 的資料放在 process 裡面，但 callee 的 code 是在 kernel 裡面，所以要先切換到 kernel mode，然後再跳到 callee 的 code 執行，最後再切回 user mode 回來 caller 繼續執行

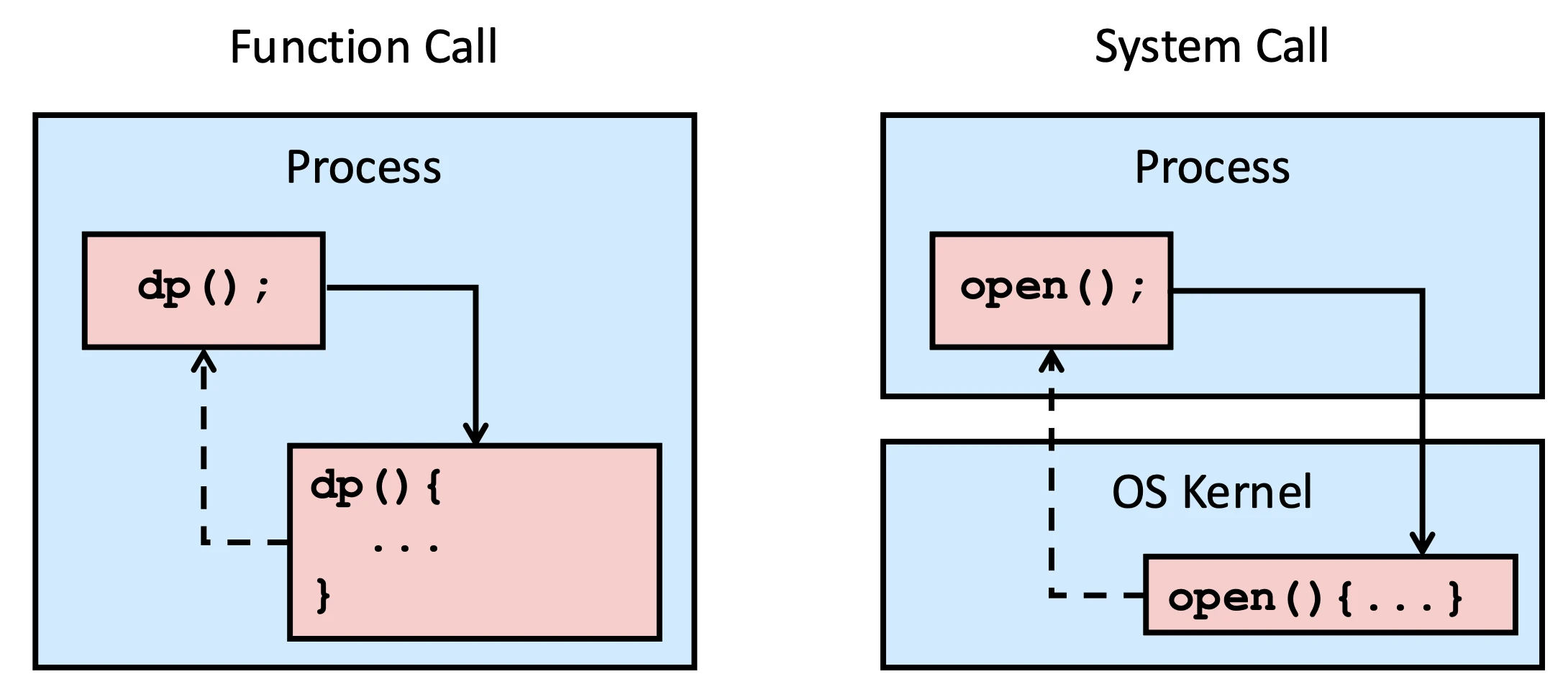

System call v.s Function call

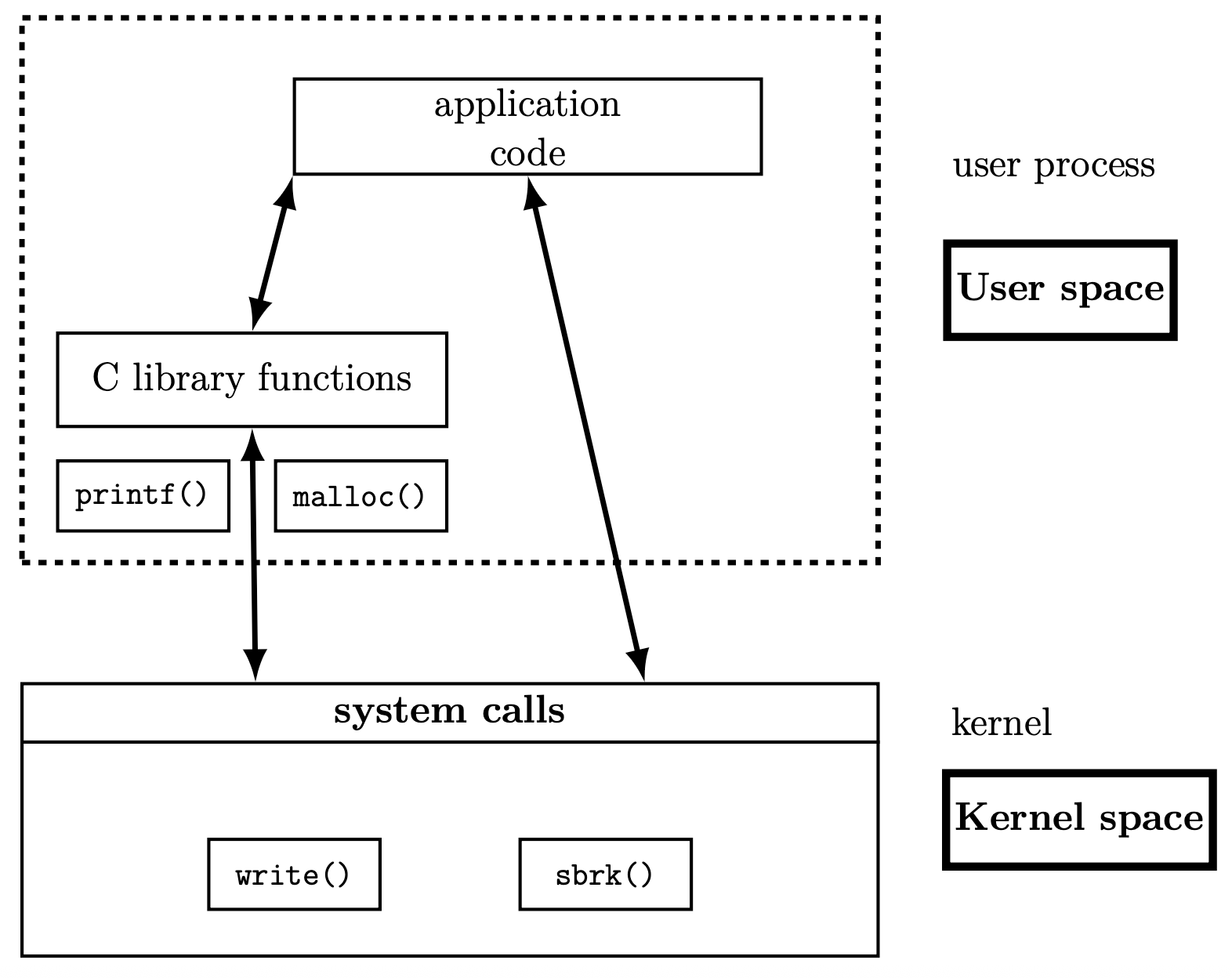

User space v.s. Kernel space#

System memory 通常會被分成兩個區域：user space 跟 kernel space

• User space: 普通 process execution 的地方，除非有 system call，否則 process 只能 access user space
• Kernel space: OS kernel execution 的地方，process 可以透過 system call 去 access kernel space，但不能直接 access kernel space

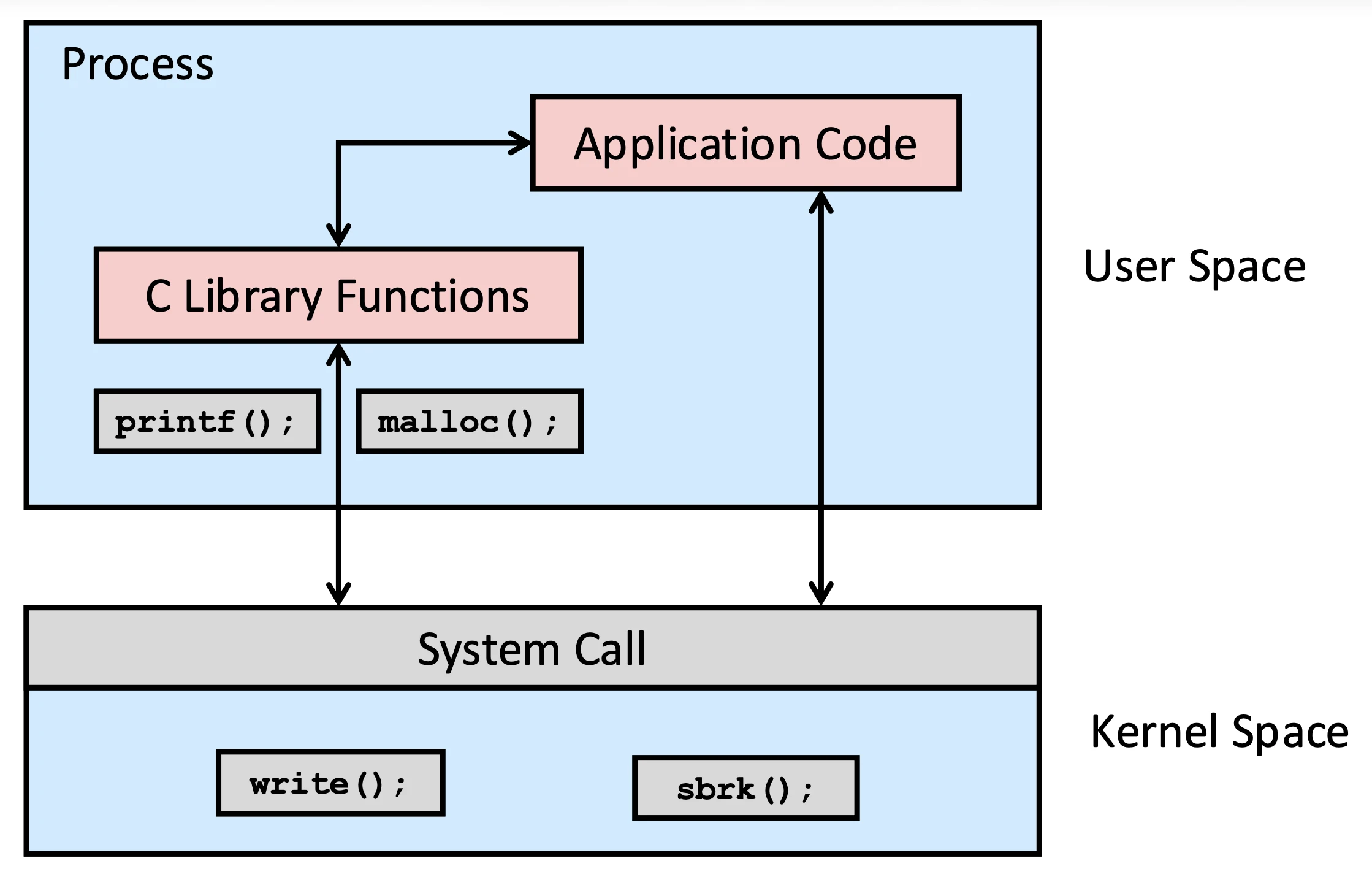

User space v.s. Kernel space

Hardware 運行指令永遠在 kernel mode

Horizontal OS services#

Horizontal 的功能可以分成很多種

• 給 Application Programs 的:
  • User Identification
  • Process Management
  • Memory Management
  • File/Directory Management
  • Inter-process Communication
  • Signal
  • I/O Management (e.g., Terminal, Network, etc), …
• 對 OS Kernel 內部的服務:
  • CPU Scheduling
  • Virtual Memory
  • File System
  • Protection
  • Security
  • Synchronization
  • I/O Control, …

User identification#

User 是一種權限，不一定是真實使用者，通常在 /etc/passwd（local host or NIS DB）裡面記錄

cat /etc/passwd

可以取得資訊，每個 row 是一個 User，format 是：

{User-name}:{Passwd}:{User-Id}:{Group-id}:{Comment}:{Home-dir}:{Shell}

root:*:0:0:System Administrator:/var/root:/bin/sh
daemon:*:1:1:System Services:/var/root:/usr/bin/false
_uucp:*:4:4:Unix to Unix Copy Protocol:/var/spool/uucp:/usr/sbin/uucico
_taskgated:*:13:13:Task Gate Daemon:/var/empty:/usr/bin/false
_networkd:*:24:24:Network Services:/var/networkd:/usr/bin/false
_installassistant:*:25:25:Install Assistant:/var/empty:/usr/bin/false

若出現 /usr/bin/false 等類似，即為無法 login，只能使用 Super-user 改變身分，並且Unix 系統不認名字，只認ID（User-id = 0 為 Super-User）

User 會通過 crypt() 來驗證密碼

• 是一個 one-way func，用於登入帳號
• 第一個參數 {passwd} 是真正的密碼
• 第二個參數 {salt bit} 是為了製造同樣 common word 隨機性，System 會選擇 time-base 的參數

• crypt("apple", "am") → "amADBMNoVAZpc"
  crypt("water", "pm") → "pmRarHxhhU34U"

  bash
• 系統使用你的帳號跟你輸入的密碼放入比對
• man 3 crypt 可以查看

Process Management#

• Program 是一個 executable file
• Process is an executing instance of a program
  • ps is a snapshot of the current process
  • top is display processes

CPU Scheduling#

假設 CPU 只有一個 core 的話，但我們的電腦還是可以執行多個 process，這時候我們就需要用到 multitasking，而以下就是 Mult

Example of CPU scheduling#

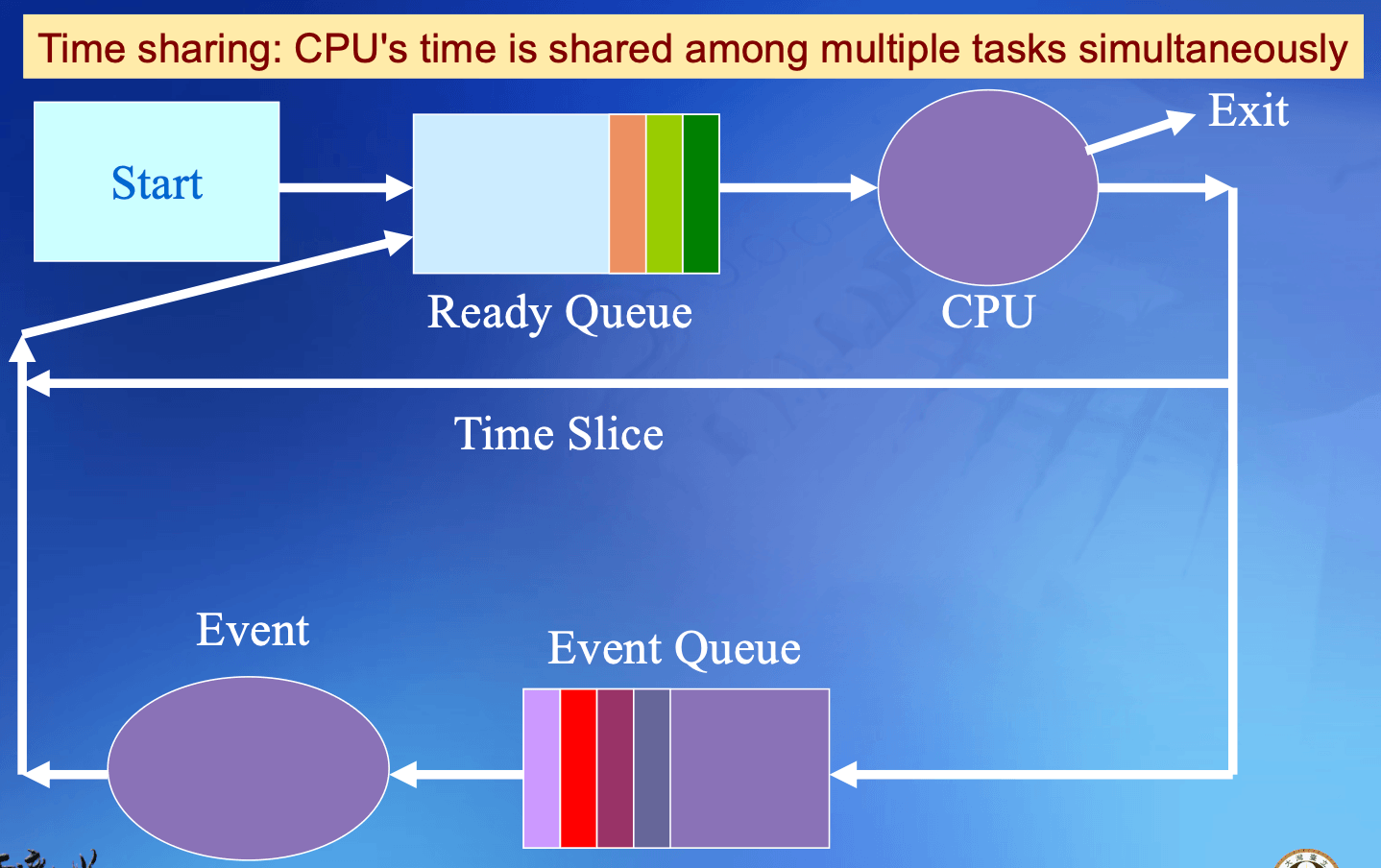

我們可以利用 CPU 的速度來實現 Time Sharing，因為 CPU 切換的速度太快了，所以我們可以讓每個 process 都有一個 time slice，當 time slice 用完的時候，CPU 就會切換到下一個 process，這樣就可以讓多個 process 好像同時執行了

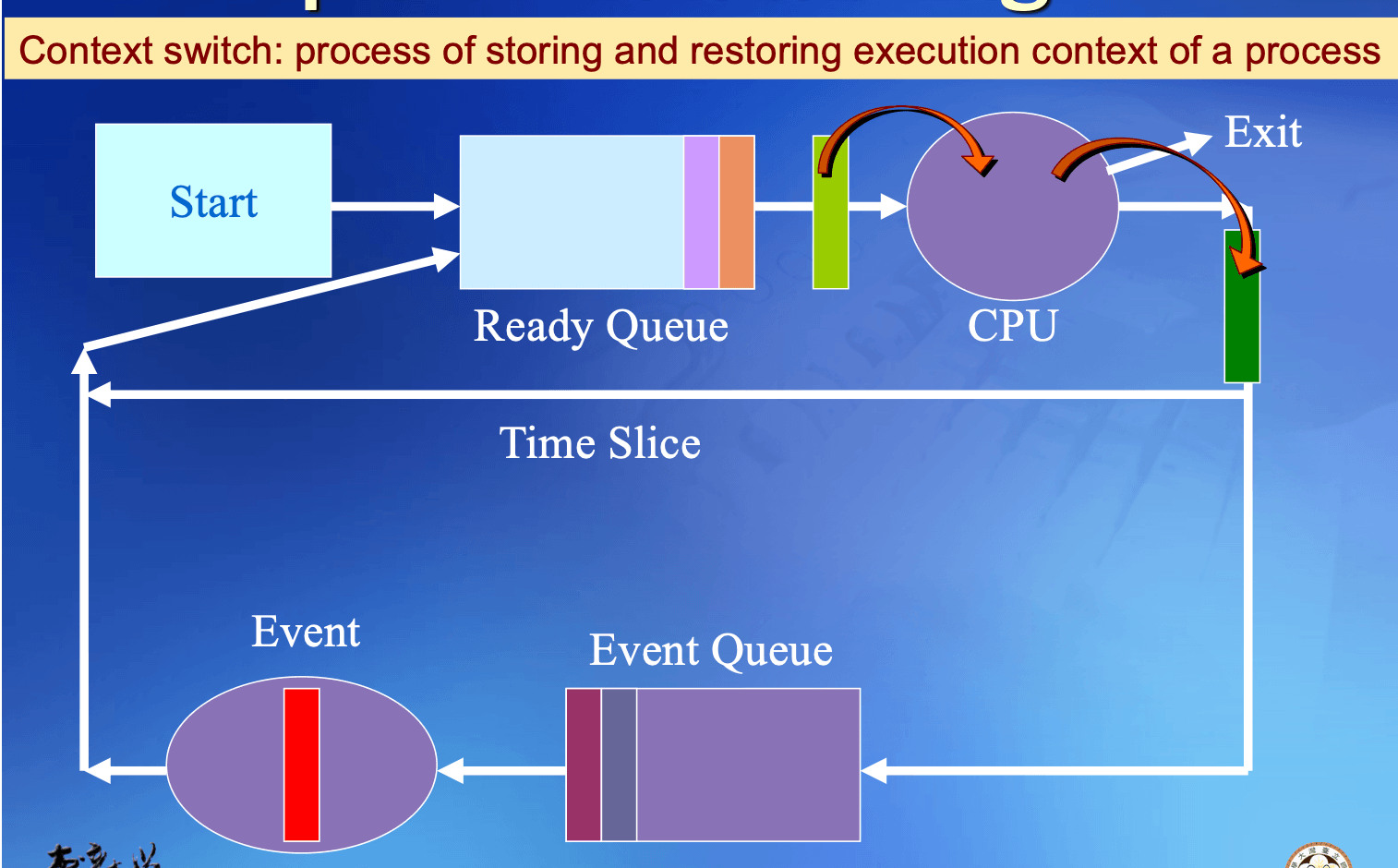

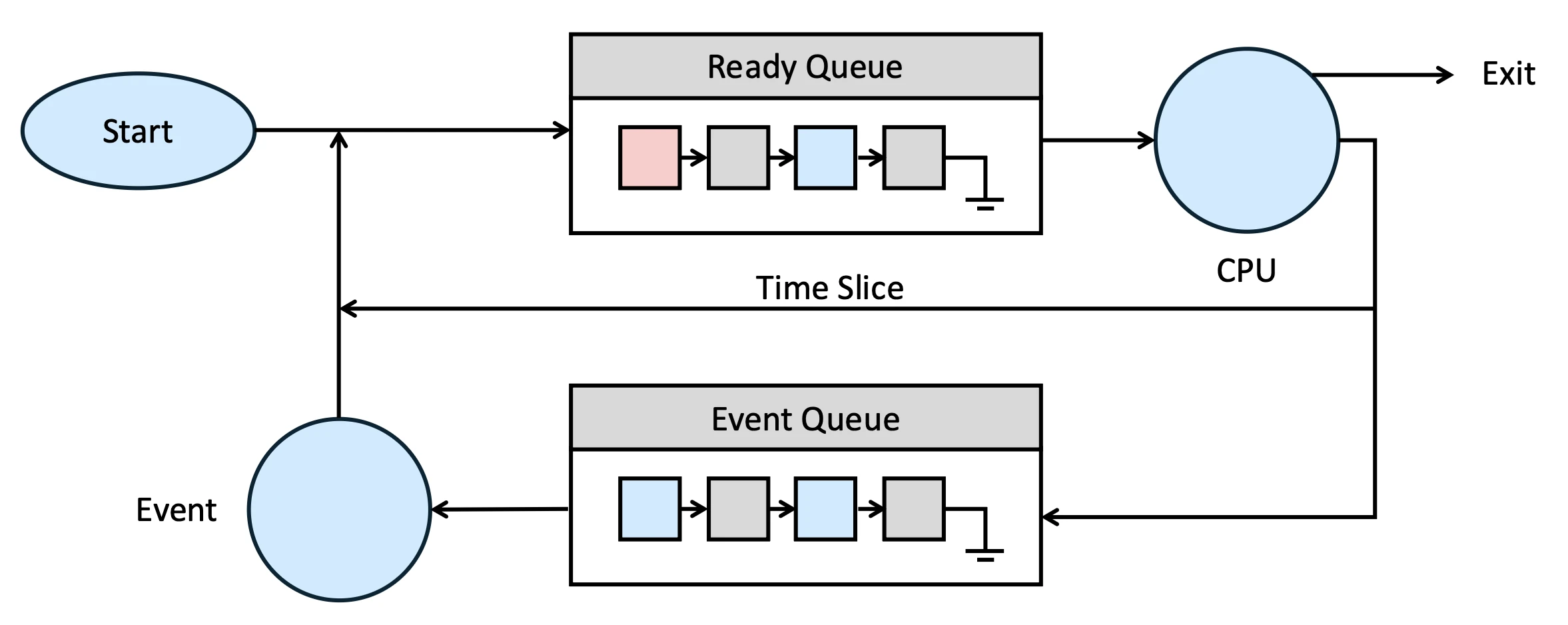

CPU Scheduling Original setting

這個 Event 就是一個慢速事件，當 CPU 在執行 process A 的時候，突然有一個 Event 發生了，這時候 CPU 就會把 process A 暫停，然後去處理這個 Event，等到 Event 處理完了之後，再回來繼續執行 process A

• Event 可能是 I/O event、timer event、signal event 等等

換句話說當我們把一個 process 放到 ready queue 的時候，那個 process 的所有 data 應該要已經被 load 到 memory 裡面了

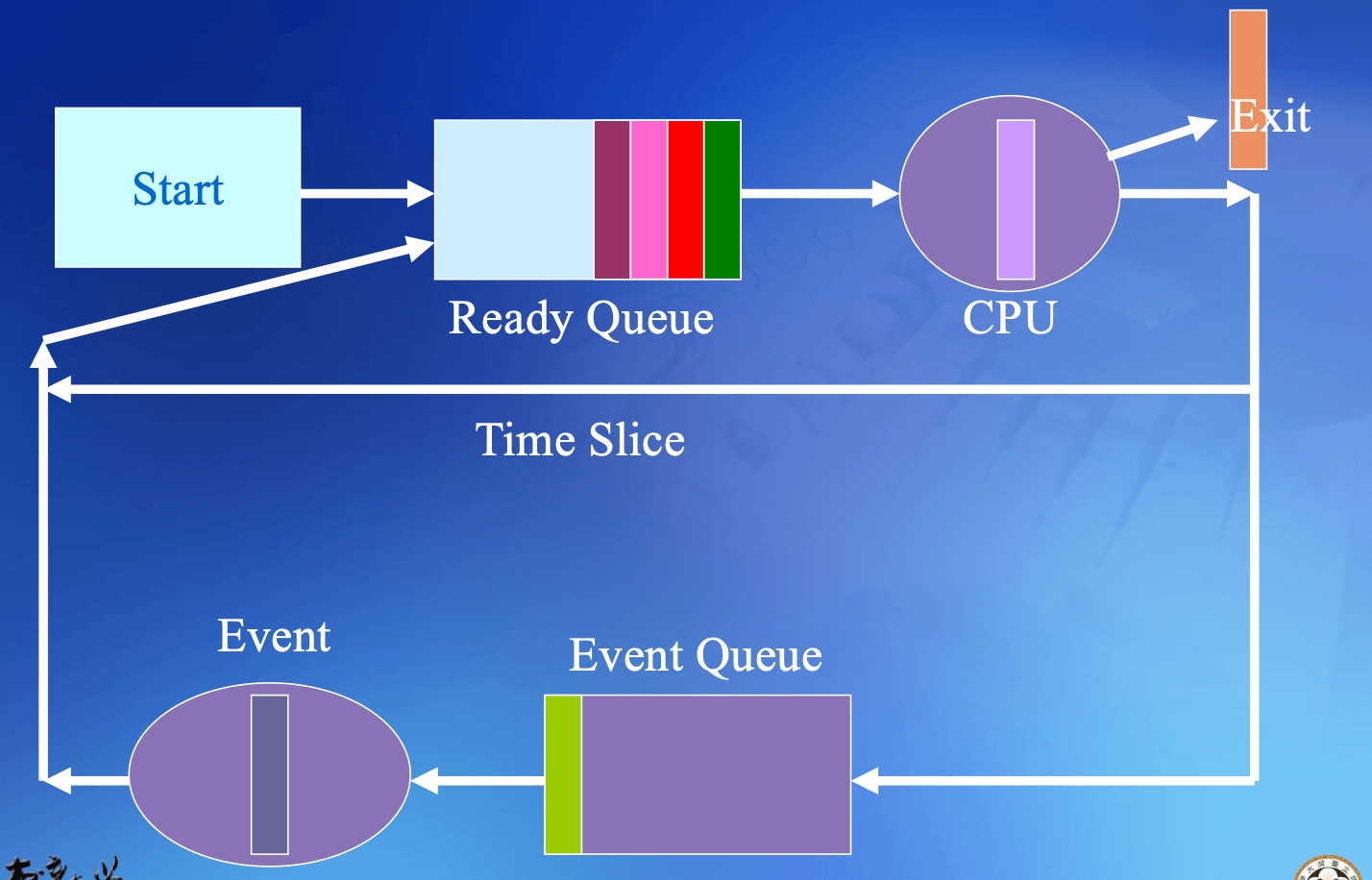

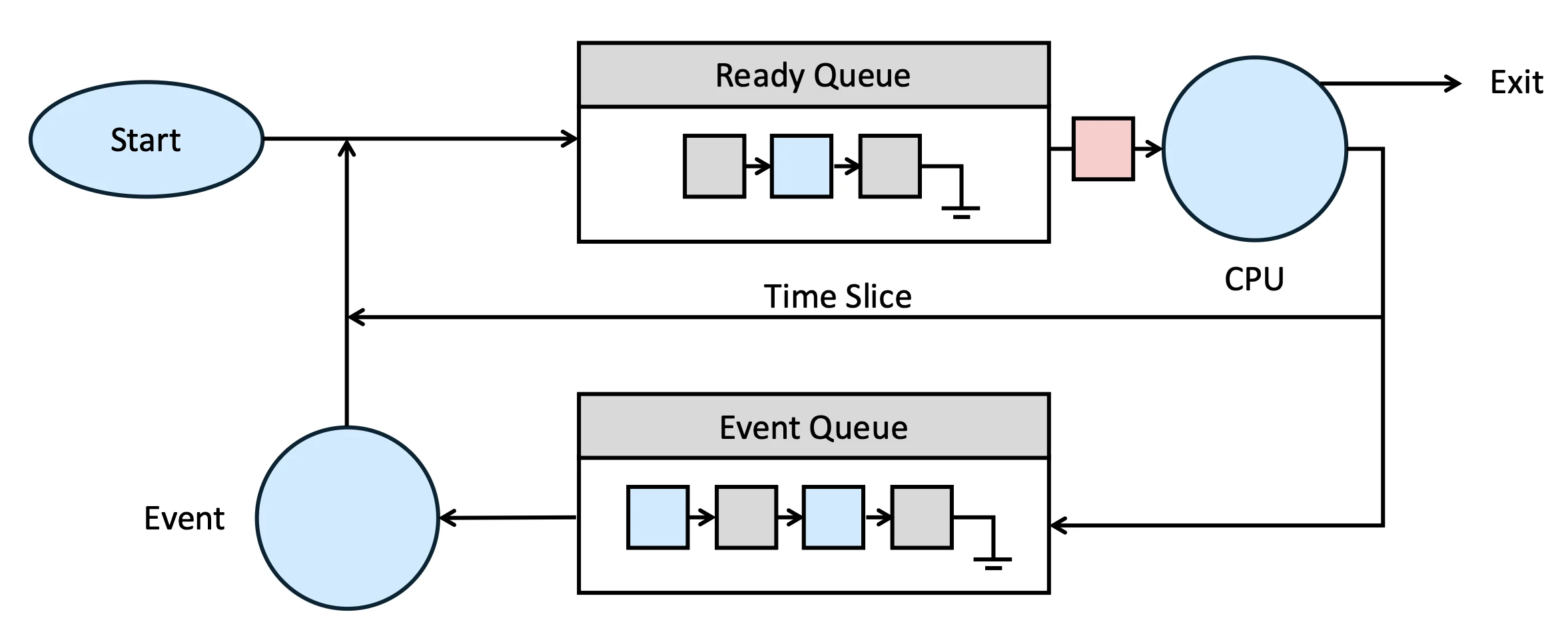

1. CPU 會從 ready queue 裡面選擇一個 process 來執行

A process is going to be scheduled

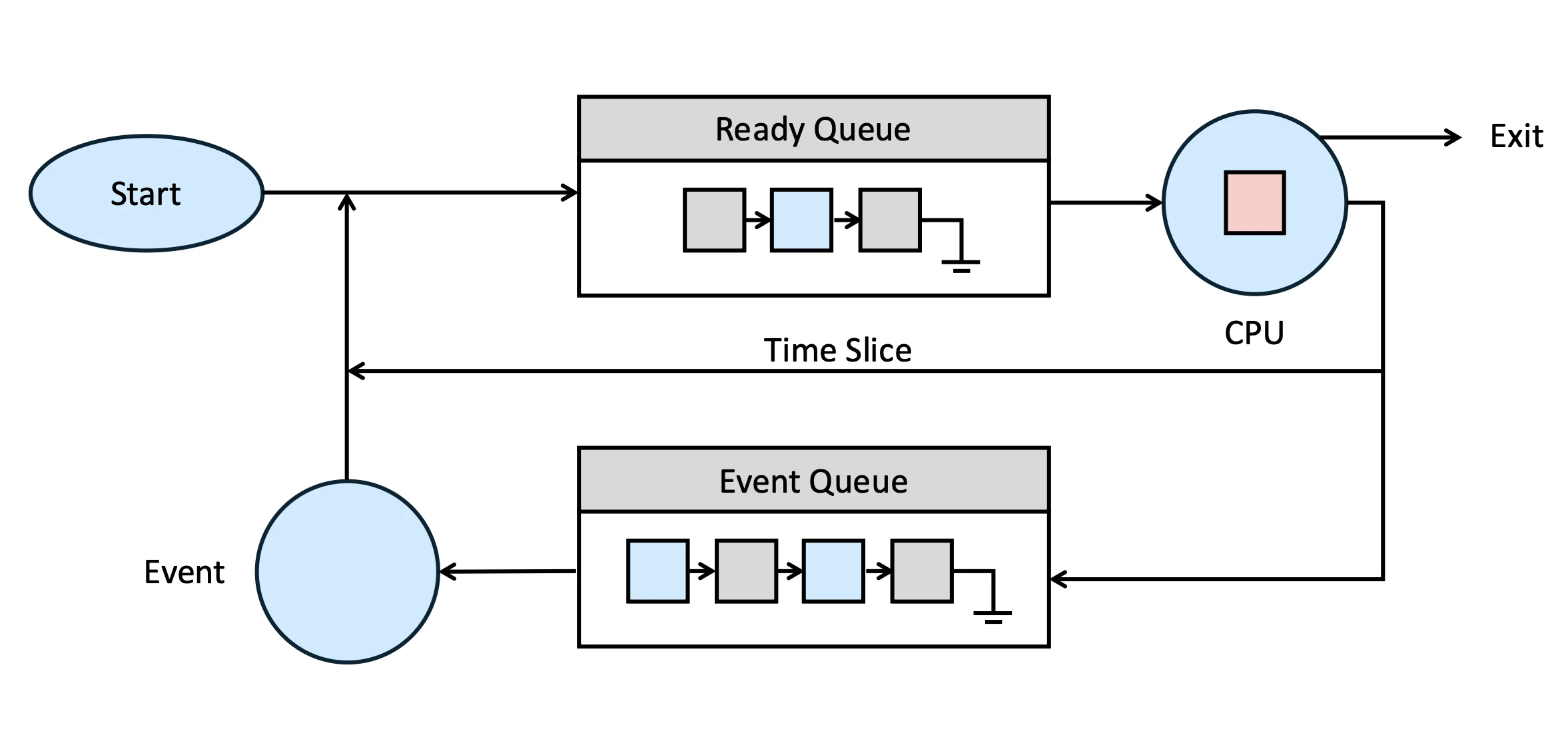

2. CPU 正在執行 process

A process is running on CPU

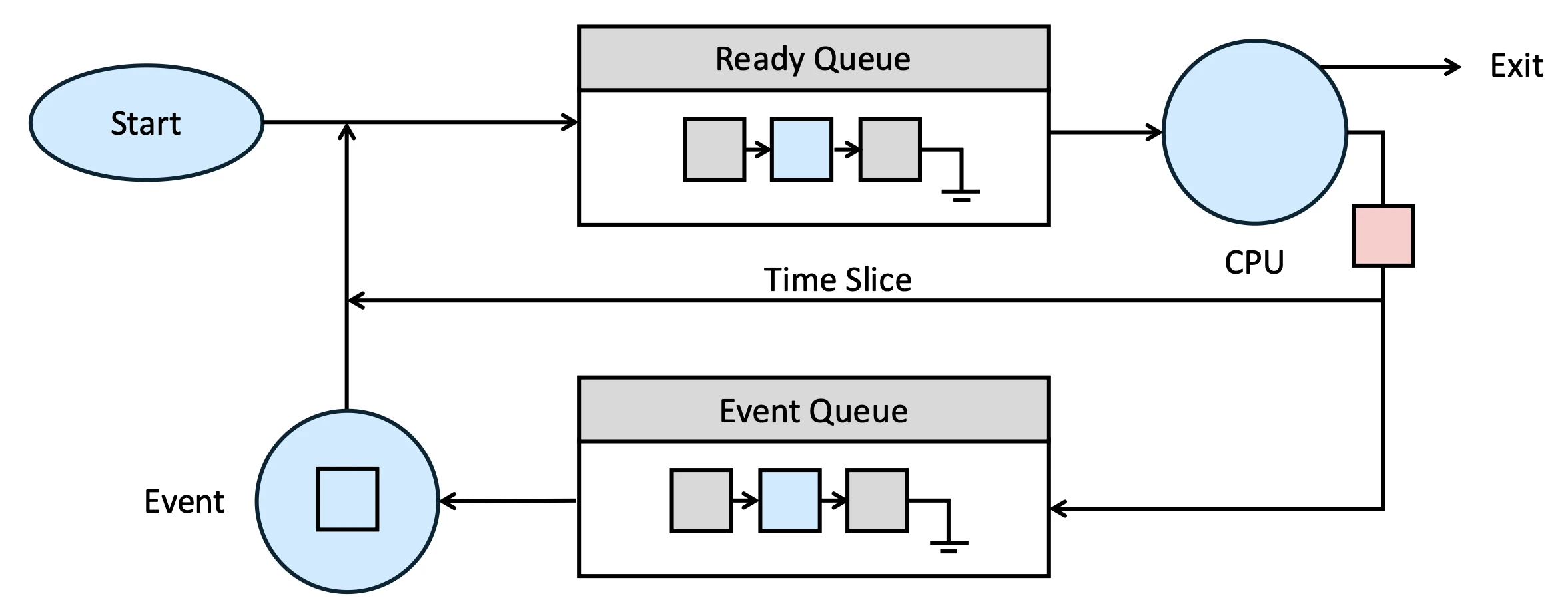

3. CPU 把正在執行的 task 踢掉

A process is push out from CPU

4. 在這個 time slice，Process A 會被放回 ready queue 裡面，等待下一次被 CPU 選中來執行，同一時間，CPU 會從 ready queue 裡面選擇下一個 process 來執行

The next process is running on CPU

剛剛這個把 CPU 上的 process 抽換成另一個 process 的過程就叫做 Context Switch

• Time Slice 可能只有一個 nano second
• 為了下次再執行這個 process 我們必須存下這個 process 被踢出時的狀態，我們成為 store
• 再次執行 process 時，我們必須 restore 所有存下來的 status
• 因為 Memory 的速度不夠快，這個步驟通常會在 L1, L2 cache 內運作

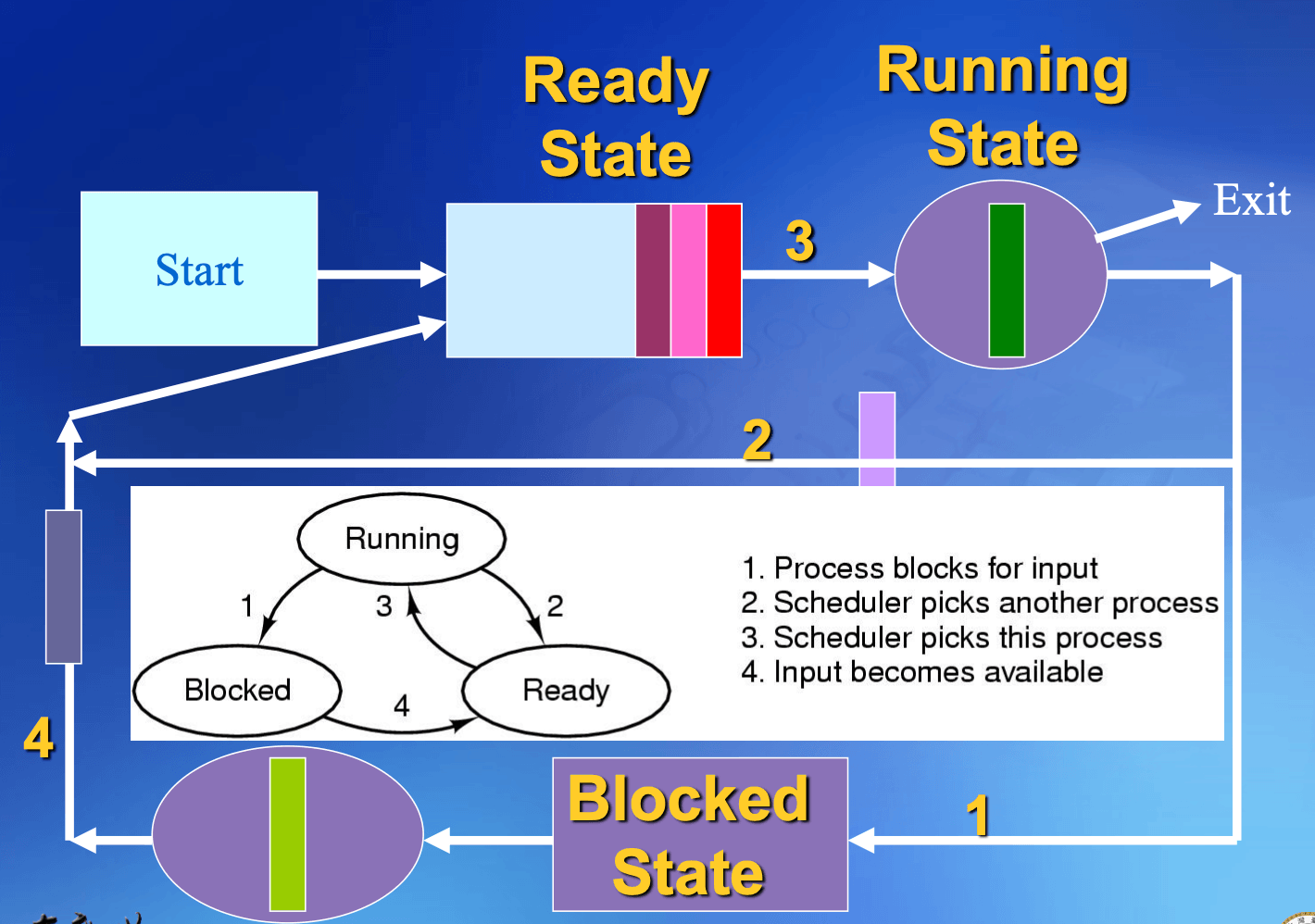

5. 如果這個 process 被踢出是因為 Event 的話，那麼這個 process 就不會在那個 time slice 裡面被放回 ready queue 裡面，而是會被放到 waiting queue 裡面，等到 Event 處理完了之後，再把這個 process 放回 ready queue 裡面等待下一次被 CPU 選中來執行

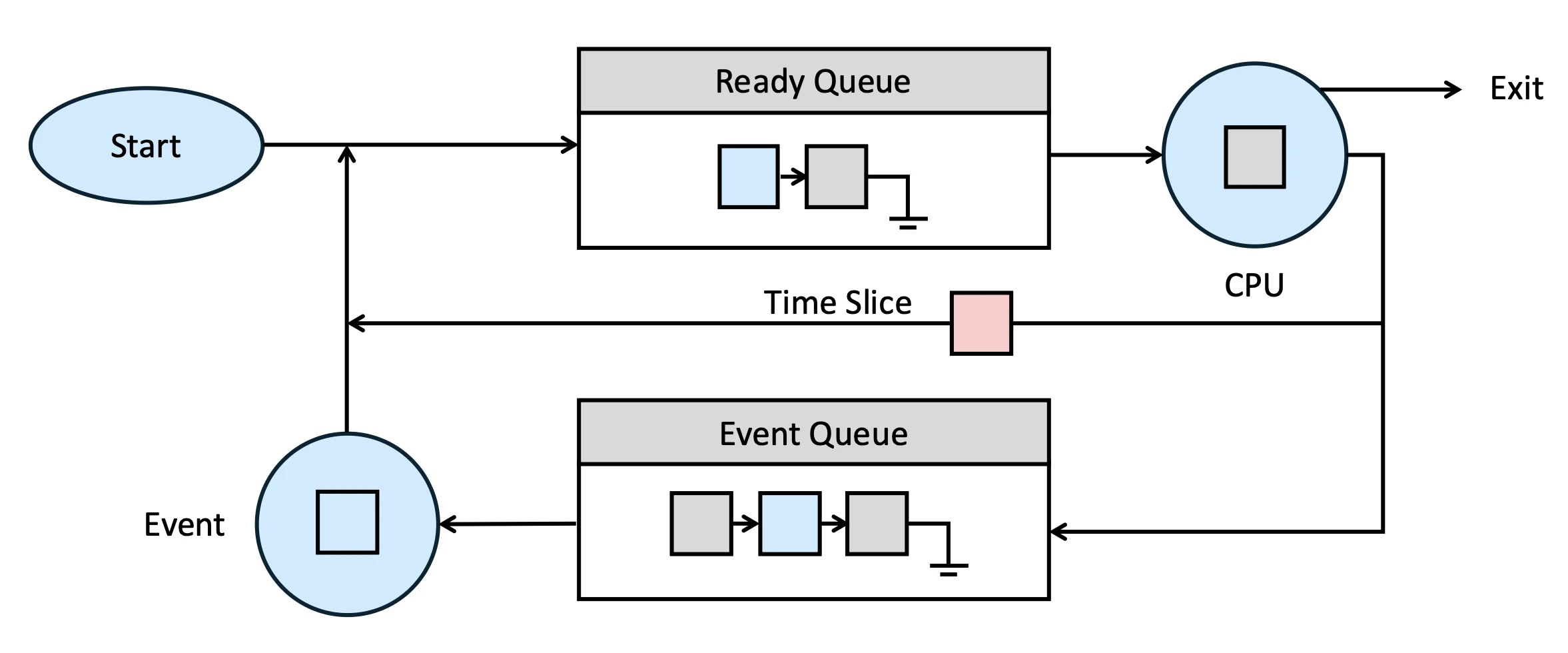

A process is waiting for an event

6. 當 event 來的時候，這個 process 就會自行對 event 做出反應

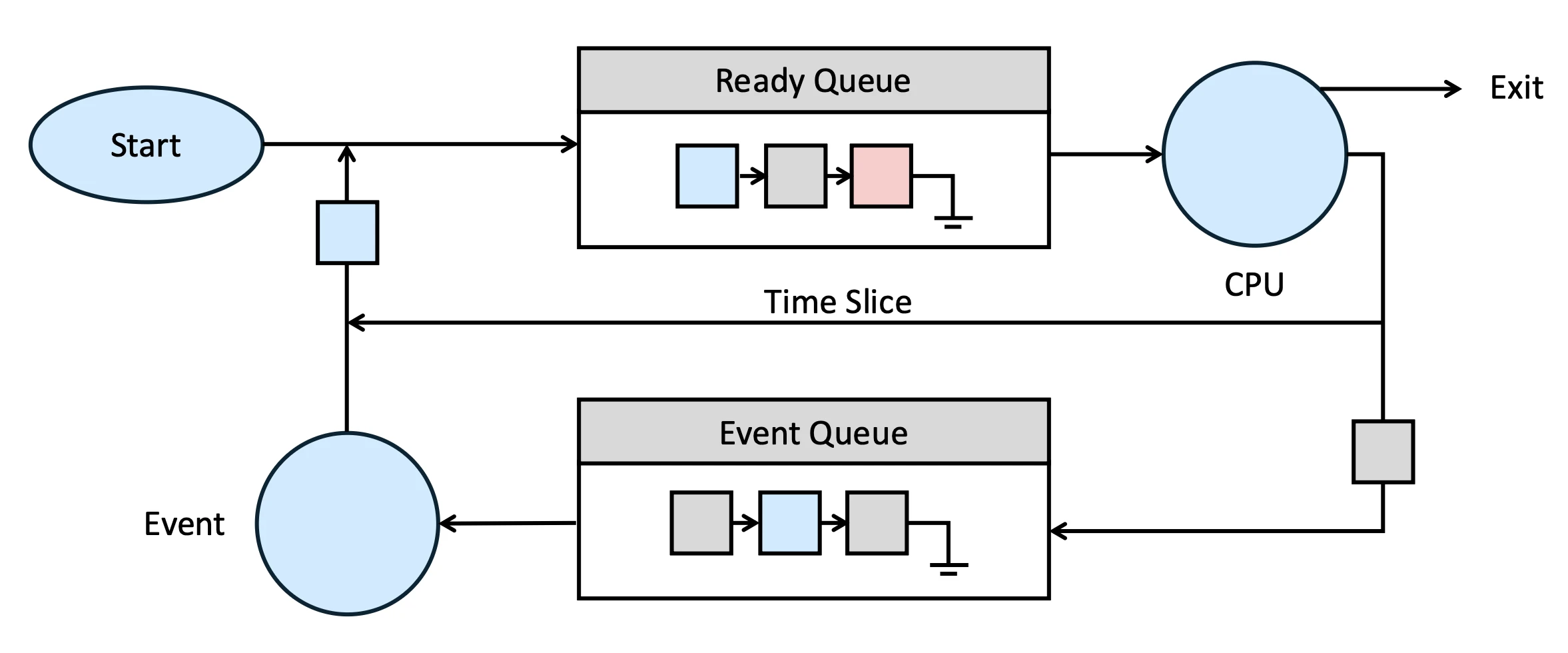

A process is executing an event

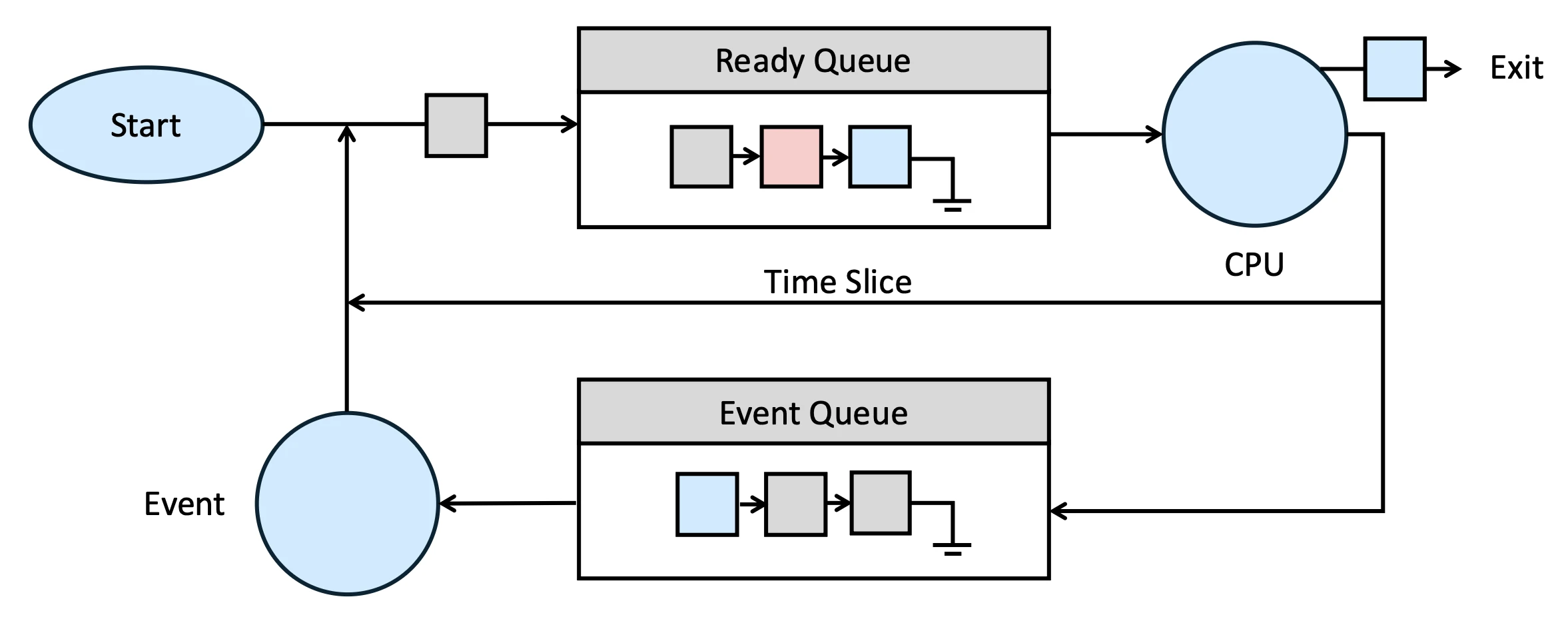

7. 當 event 處理完了之後，這個 process 就會被放回 ready queue 裡面等待下一次被 CPU 選中來執行

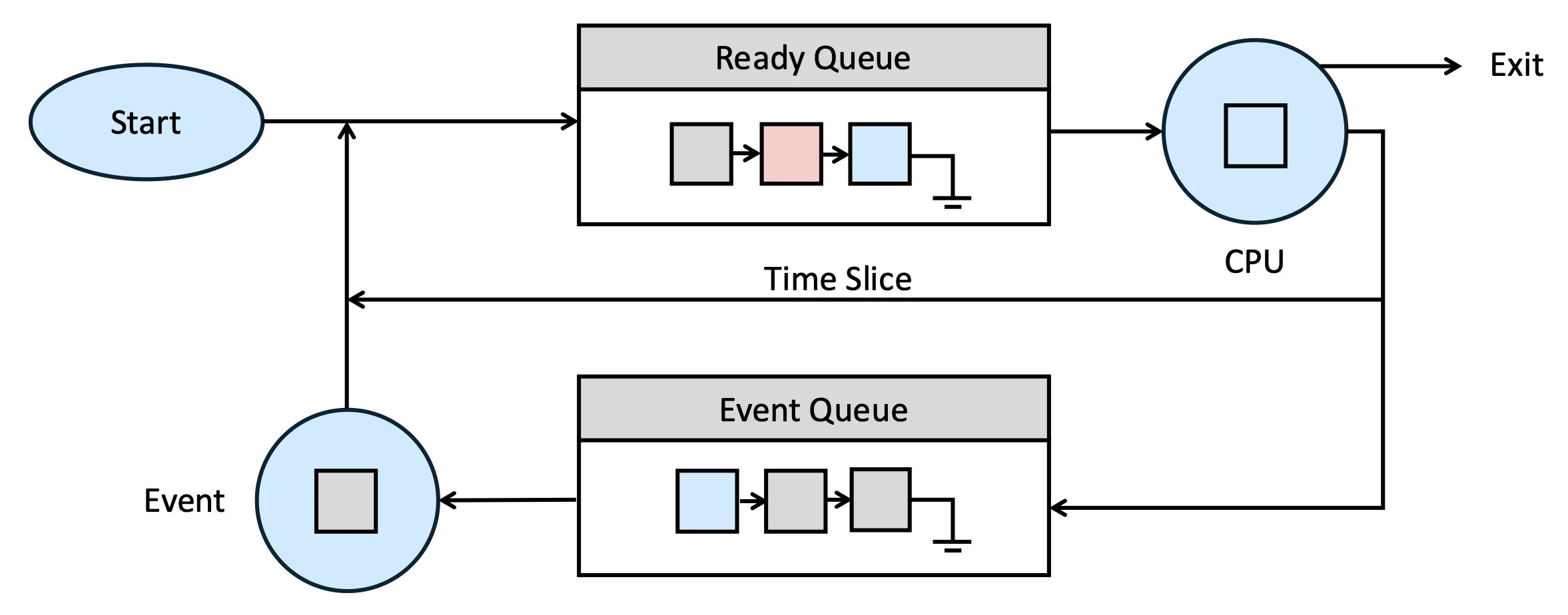

A process is back to ready queue

在這張圖上我們也可以看到，如果一個 process 執行完畢就會在 CPU 運行完後被踢出這個循環，我們成為 exit，而 exit 分成很多種

UNIX Process#

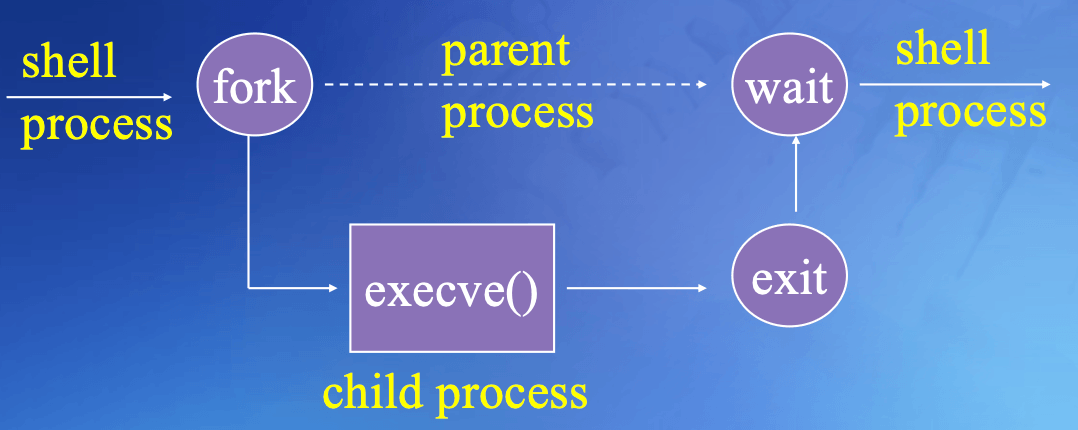

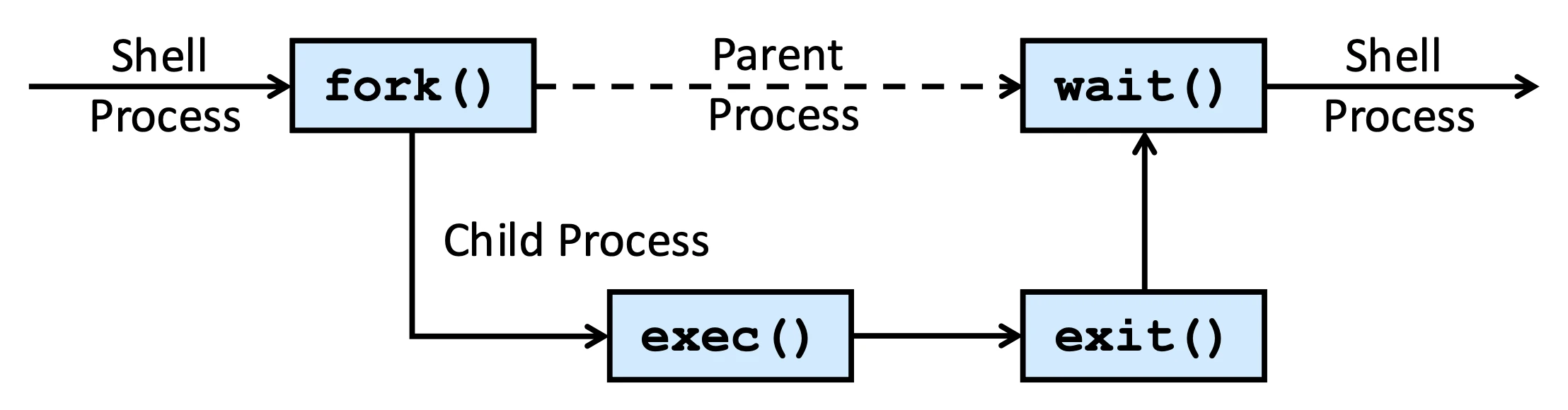

在 Unix 系統裡面所有 process 都是用 fork() 這個 system call 來創建的，當 fork() 被呼叫的時候，OS 會複製一個新的 process 出來，這個新的 process 就叫做 child process，而原本的 process 就叫做 parent process，這兩個 process 會有相同的 code、data、stack，但是他們的 process ID 是不同的

UNIX Process creation

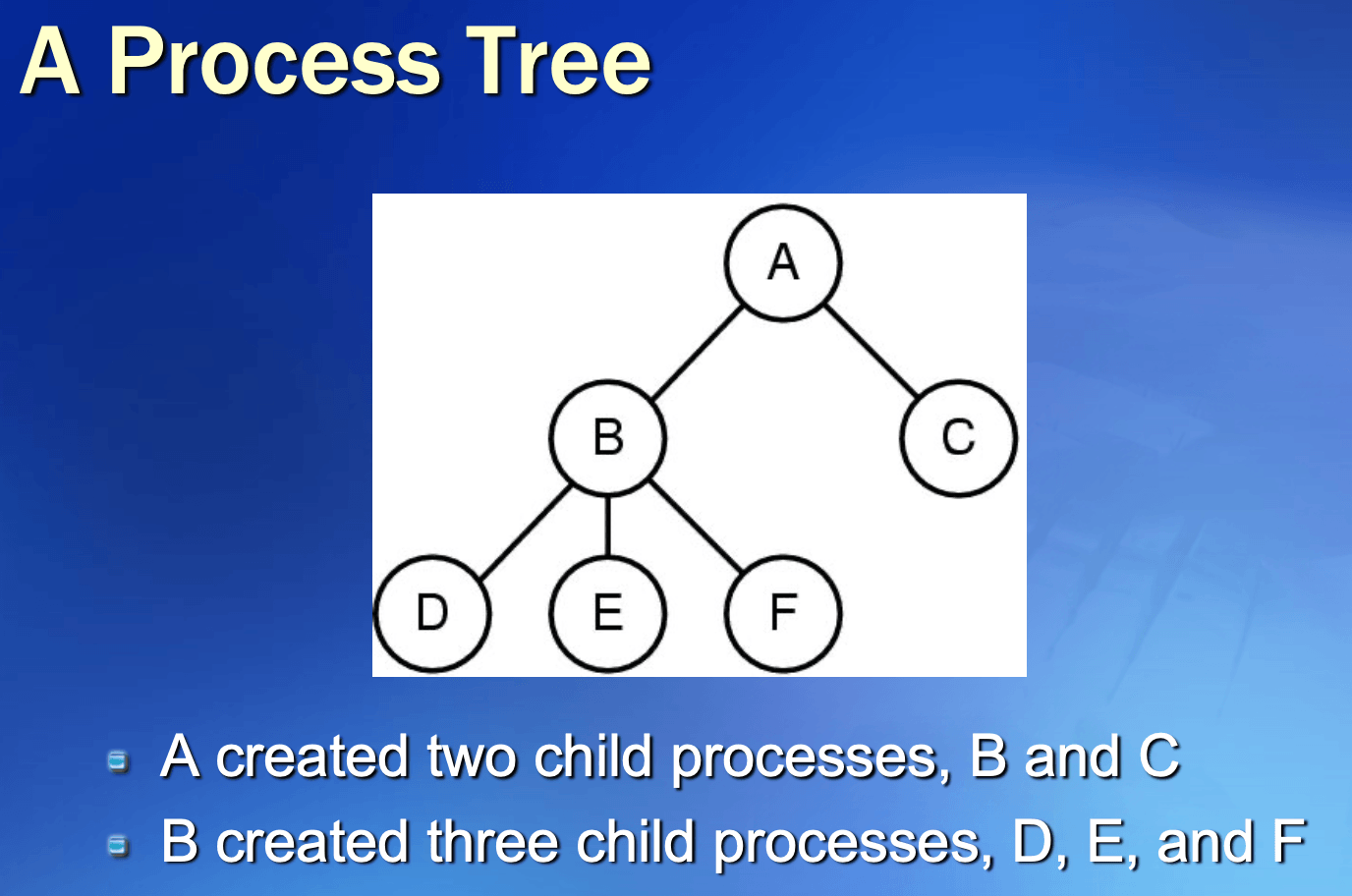

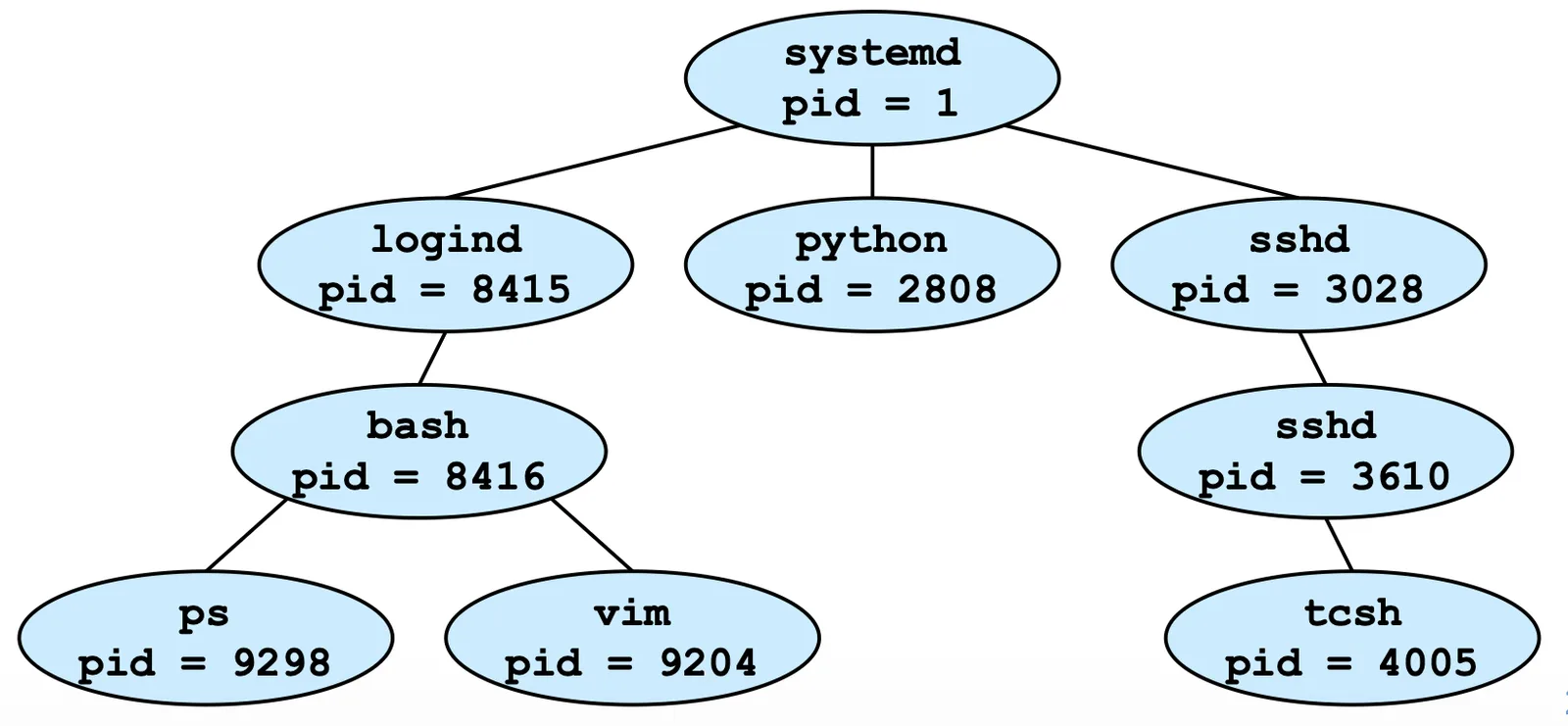

以 Unix system 為例，除了 init process 之外，其他 process 都是由 init process 透過 fork() 來創建的，這樣就形成了一個 process tree

UNIX Process tree

接下來介紹 Pipe，pipe 是一種可以把某個 process 的 input 轉換成另一個 process 的 input 的方法

Filter 則是一種可以對 input 做轉換的 program

• wc- gives a count of words/lines/chars
• grep- searches for lines with a given string
• more
• sort- sorts lines alphabetically or numerically

  ls -la | more

  bash

  cat file | wc

  bash

  man ksh | grep “history”

  bash

  ls -l | grep “bowman” | wc

  bash

  who | sort > current_users

  bash

UNIX philosophy:

• Write programs that do one thing and do it well
• Write programs that work together
• Write programs that handle text streams, because that is the universal interface

Memory Management#

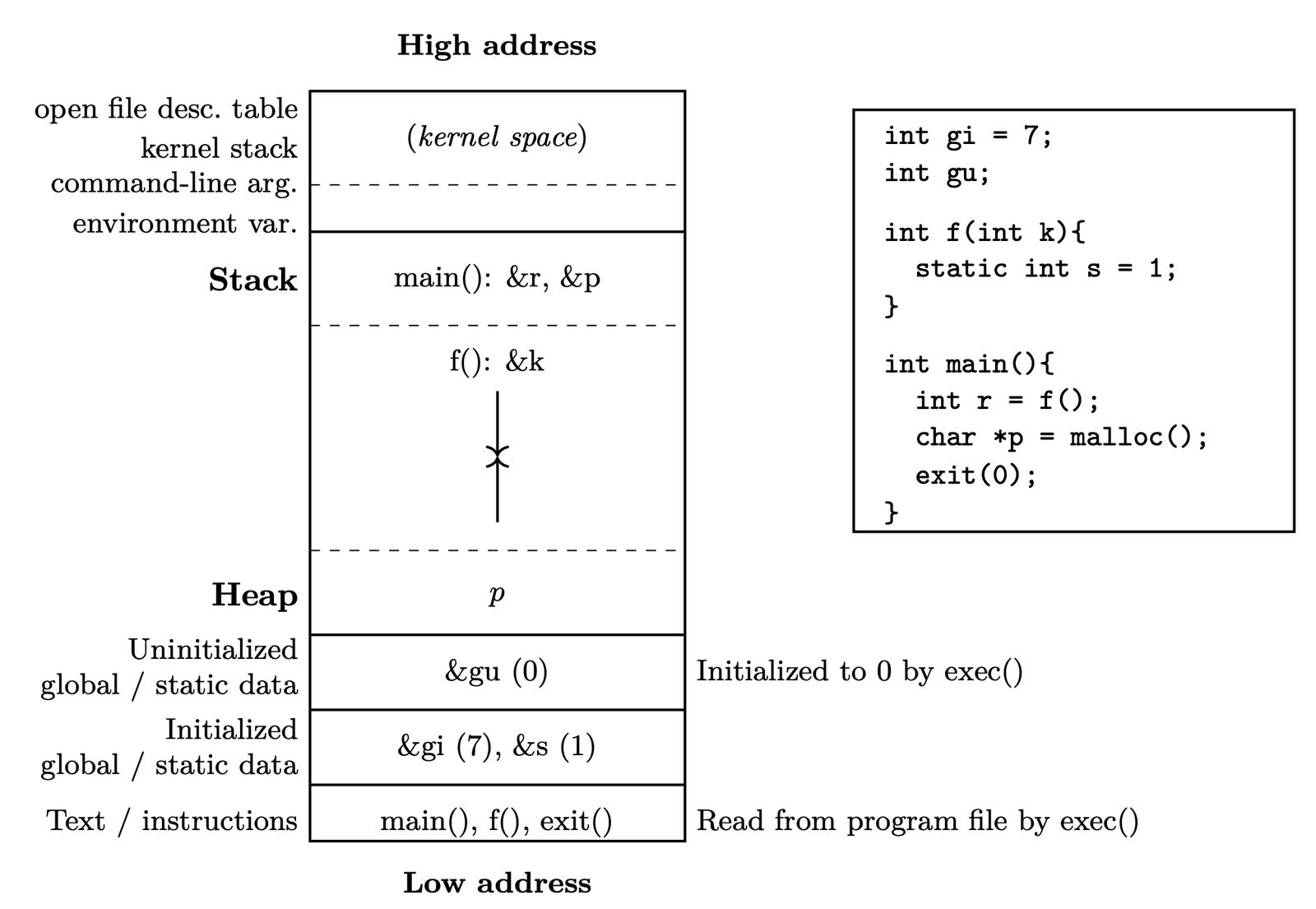

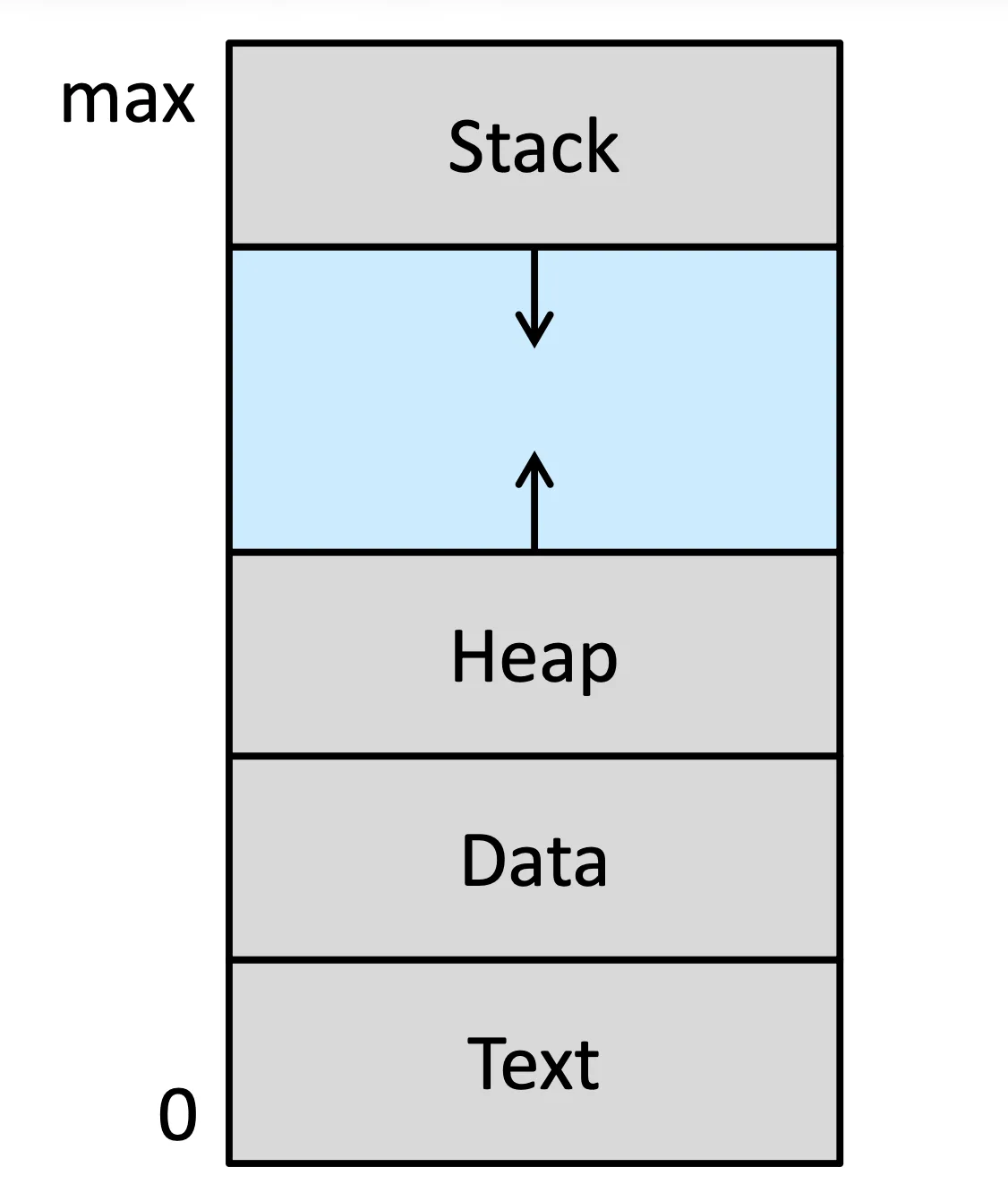

Linux 內的 memory 都是以這種 layout 來進行 process 管理的

Memory Management

File/Directory Management#

File 是一個 sequence of bytes，用不同的解讀方式可以被解釋為不同的資料，而 Directory 則是一個包含怎麼找到其他 file 的資訊的 file，這個資訊包含了 file name、file type、file size、file owner、file permission、file creation time、file modification time、file access time 等等

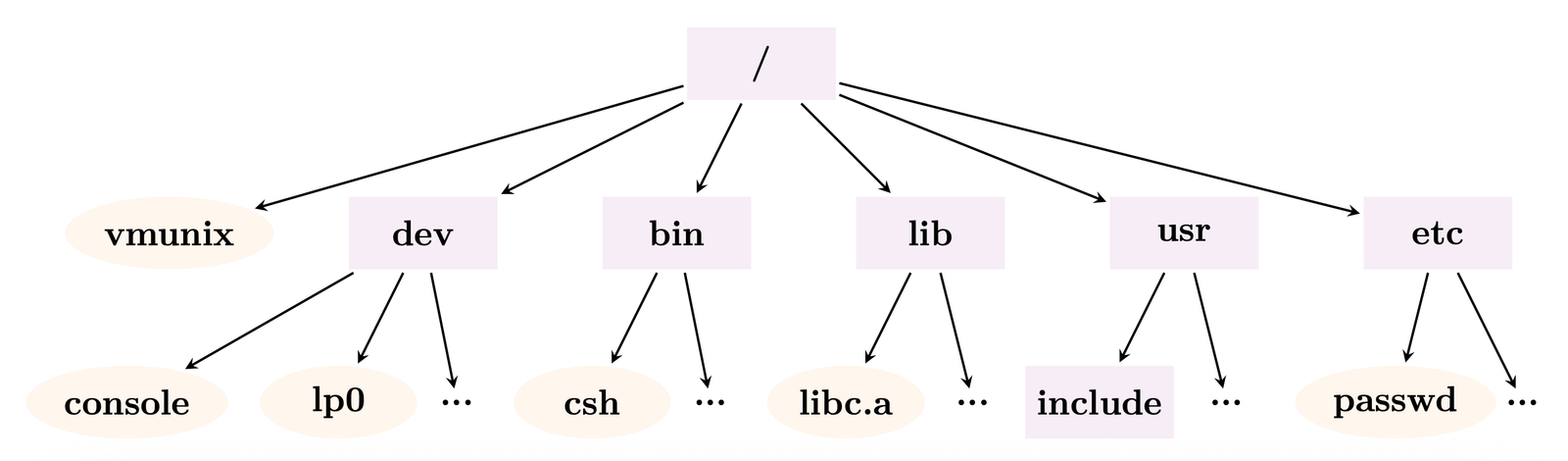

File Structure#

Unix 系統裡面的 file structure 是一個 tree structure，最上面是 root directory，下面是各個 subdirectory，subdirectory 裡面可以包含 file 或者其他 subdirectory

• root /: all unix like system’s root.
• lib: library, the include path
• bin: binary, in the system genuinly
• var: dynamic file

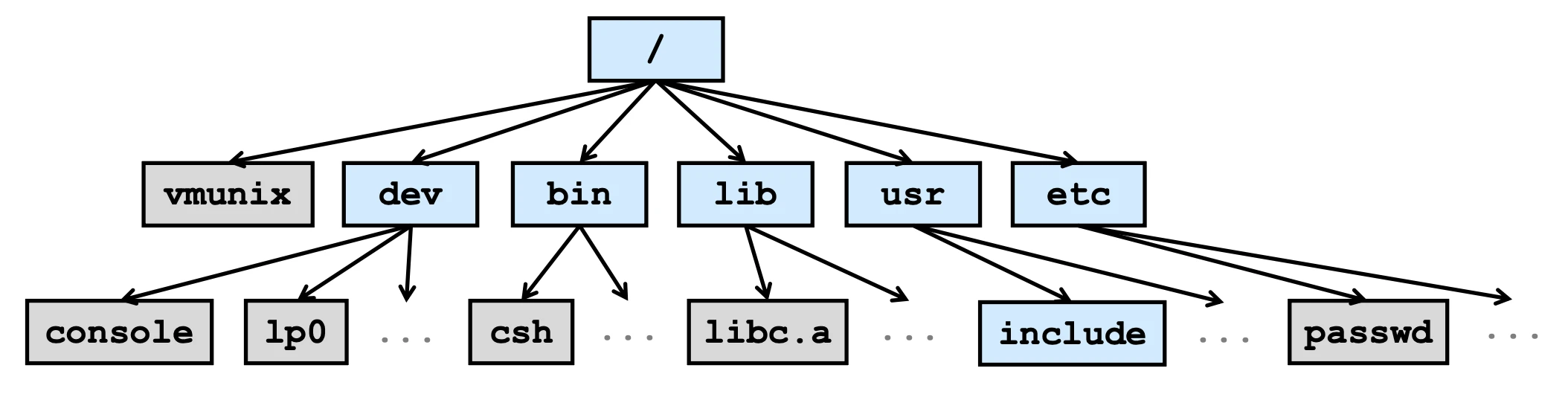

File Structure in Unix

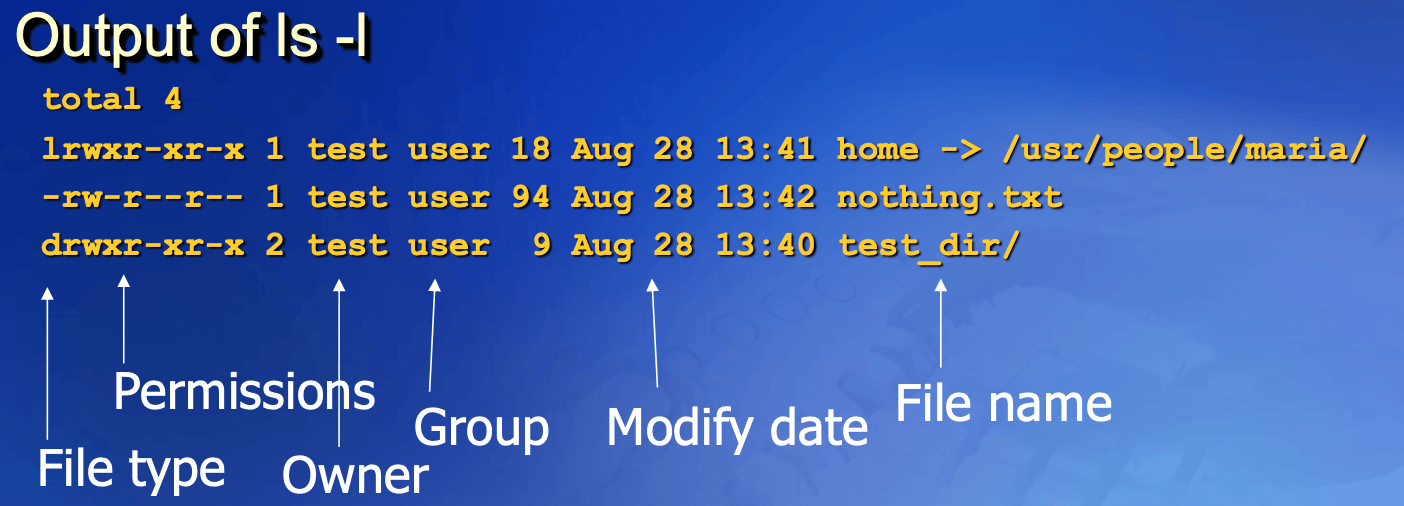

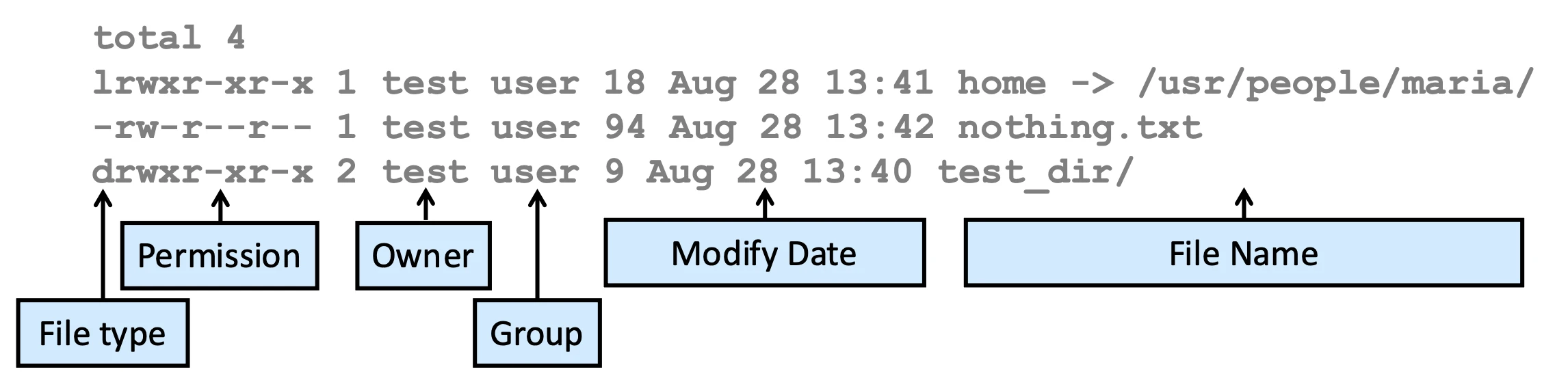

用 ls 指令可以看到

File in Unix

chmod,chown,touch

chmod <mode> <file(s)>
chmod 700 file.txt

chmod g+rw file.txt
