I/O Systems#

Overview#

是一個很雜的章節，一個電腦的 I/O 有千千百百種，真的去考慮所有 I/O 根本沒辦法討論完

因為太雜亂了，所以我們需要一個 I/O subsystem 來做到 Virtualization 讓我們好控制，Device driver 能讓 device 更好控制

I/O Hardware#

Storage devices (e.g., disks, tapes)
Transmission devices (e.g., network connections, Bluetooth)
Human-interface devices (e.g., screen, keyboard, mouse, audio)
More specialized devices (e.g., steering of a jet)

我們先定義幾個名詞

Port: Device 跟裝置對接的口
Bus：連接、傳輸 signal 用的
Daisy Chain: 有些裝置沒對接，但可以透過間接連接上
- A, B 有 bus, B, C 有 bus，所以 A, C 有 Daisy Chain

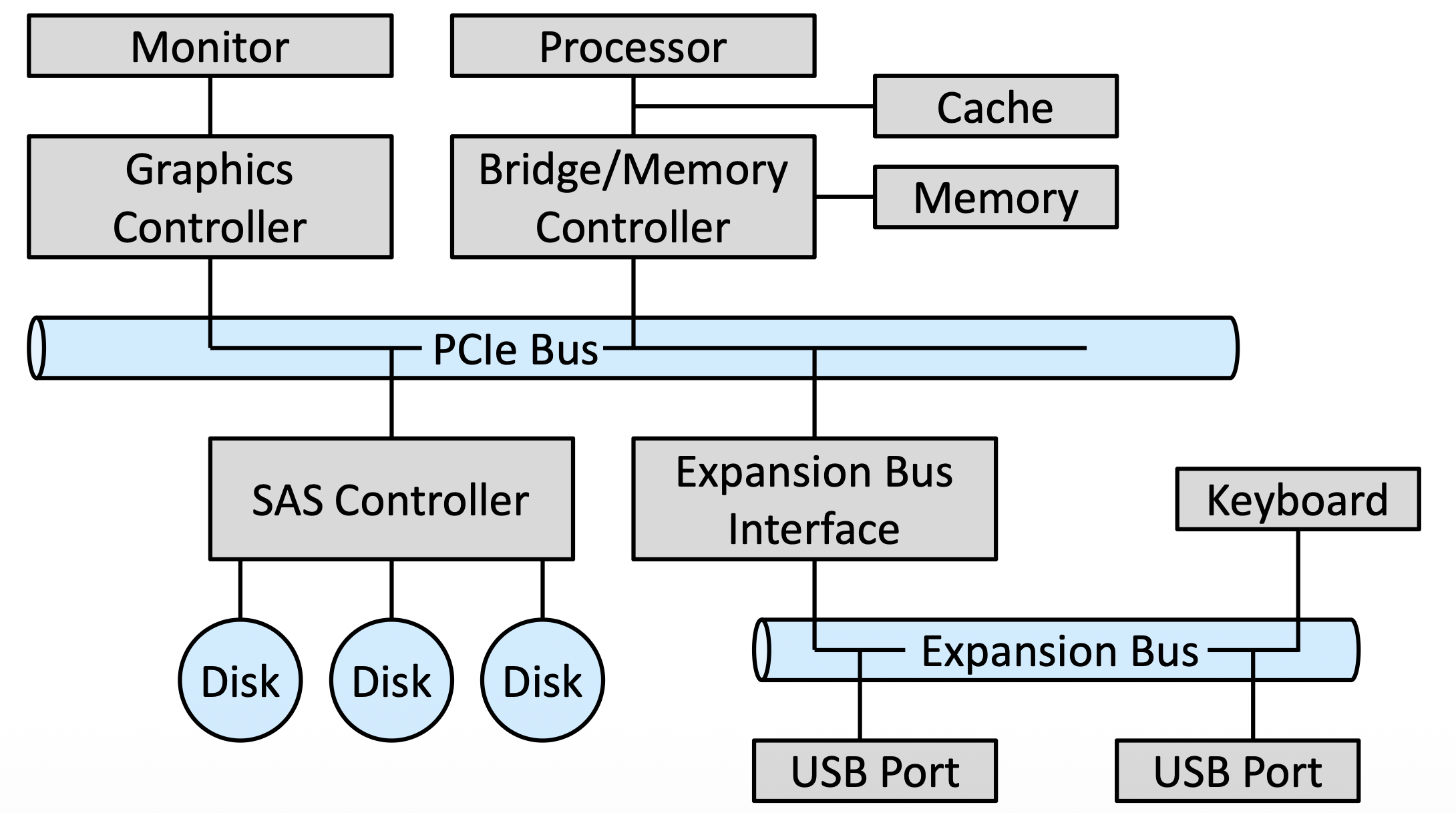

Typical PC Bus Structure#

PCI Bus 連接所有 Device, Memory
Expansion Bus 可以讓慢速裝置傳輸稍微加速
Serial-attached SCSI (SAS) bus 串接 DISK

Typical PC Bus Structure

Controller: 解讀、Construct 要溝通的訊息，是在 Device 方的

Serial-port controller
- 負責 Control serial port，按照順序控制
Fibre channel (FC) bus controller
- 更加複雜，可能用 Host Bus Adapter (HBA) 來 implement

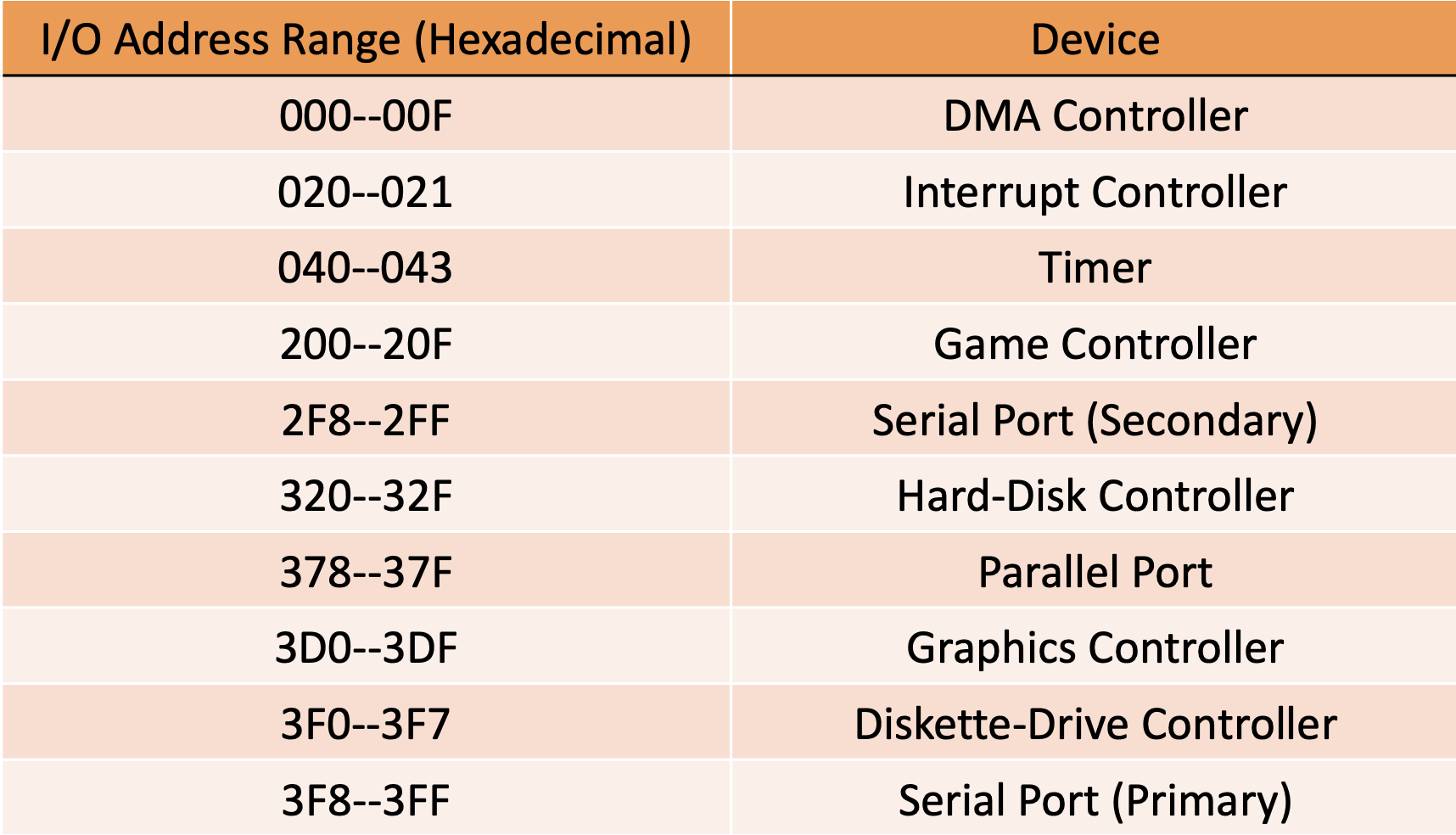

Memory-Mapped I/O#

我們通常比較關心：如何把指令傳給一個 Controller，Controller 裡面會有一個 device 的 register，我們要去控制這個 register，有兩種做法

Special (Direct) I/O: 直接傳輸
Memory-Mapped I/O: 採用 Share memory

站在 Process 的角度，我就不用關心要怎麼把資訊放在 Bus 上傳，只需要關心寫入指定位置，並且 Memory 讀寫肯定比 I/O transfer 快

我們可以把 Device 的 Register 分成四類

Status register
- current command has completed
- available to be read
- device error
Control register
- Start a command
- Change the mode
Data-in register
Data-out register

到對應的 Memory 讀寫等於完成對 Device 的控制

Polling#

Handshaking#

一個 Host 跟 Controller 如何溝通完成一個任務的過程

Status Register 裡面的 busy bit 被 clear 了
Host set 一個 write bit 在 command(control) register 並且把資料放到 data-out register
command(control) register 發現 command-ready bit 被 set
set busy bit
Controller 讀取 command(control) register 看到 write，去讀取 data-out register (此處才是真正的 I/O)
Controller clear
- command-ready bit
- error bit
- busy bit

這個過程中的第一步驟就叫做 busy-waiting 或是 polling，所以我們才需要引入 interrupt 的概念，由 Device 去做通知

Interrupt#

Interrupt-request line
Interrupt vector
Interrupt-handler routine

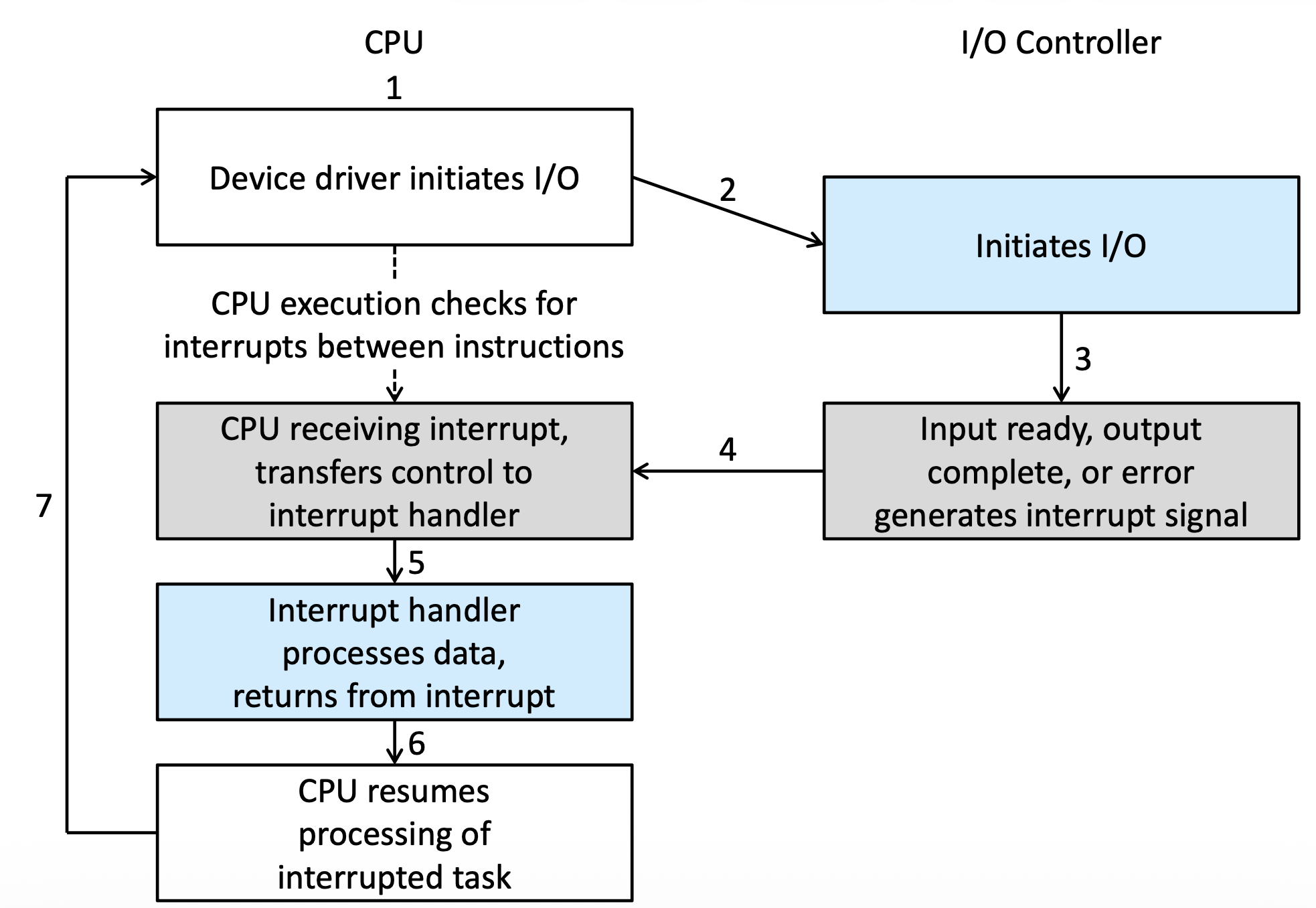

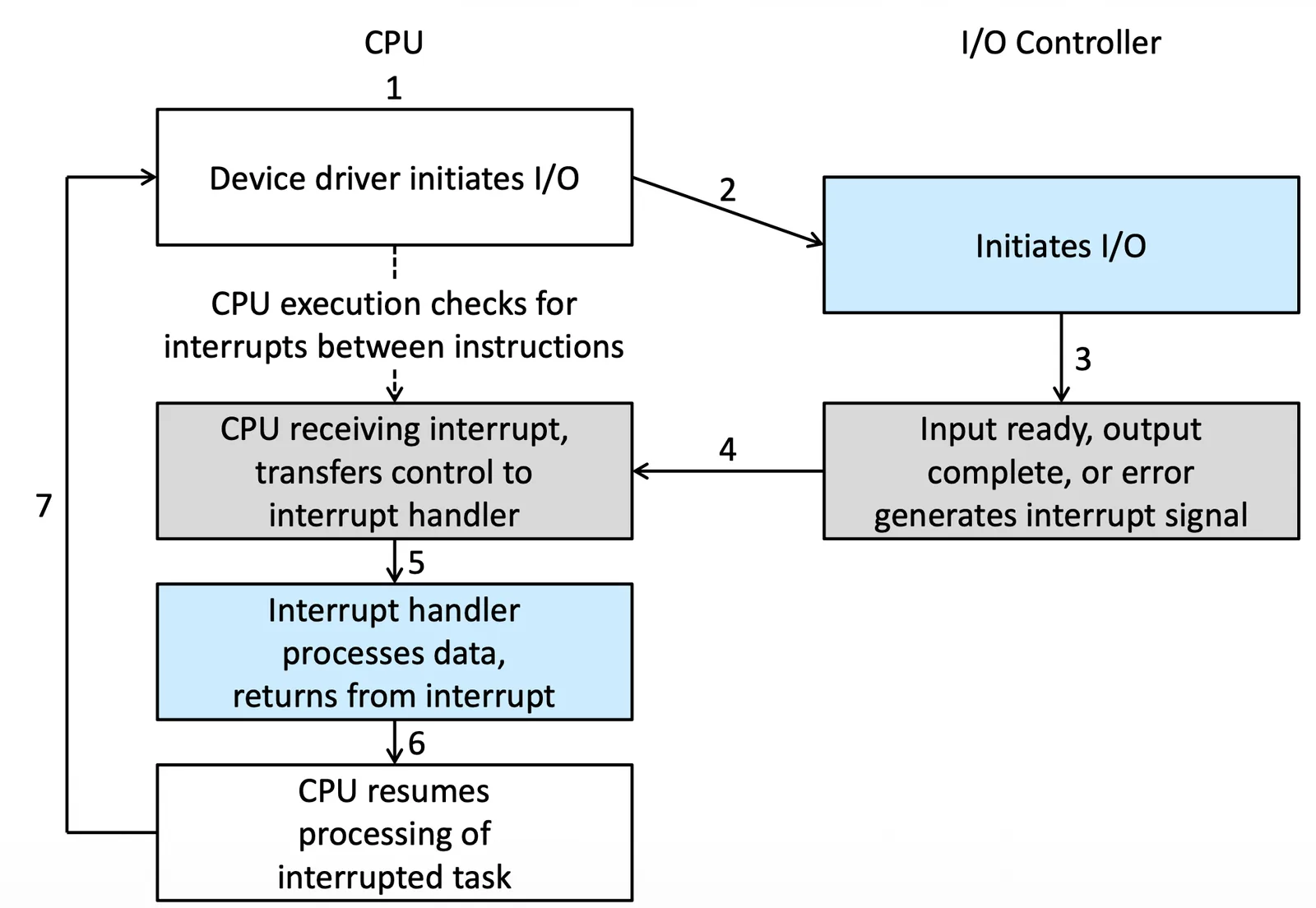

Interrupt-Driven I/O Cycle

Interrupt Routine 後才會把東西 CPU 使用權交回去給原本的 Process

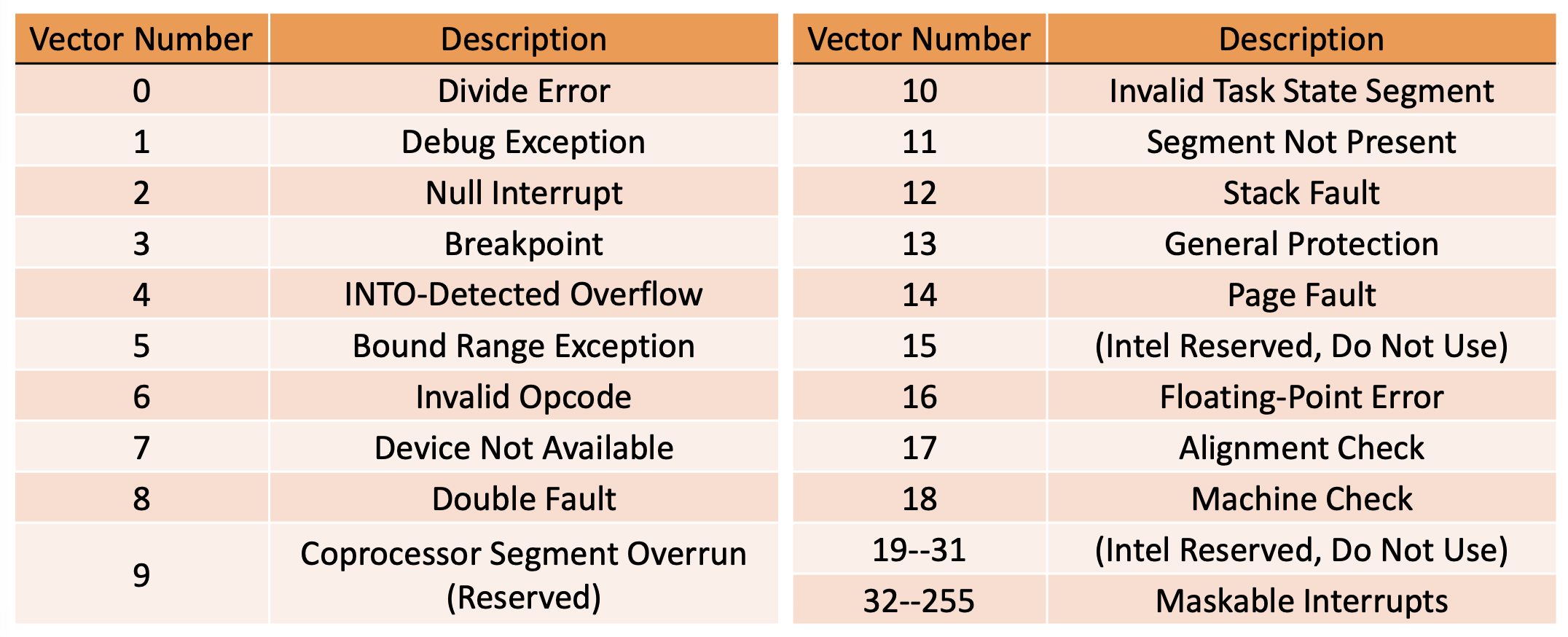

Interrupt vector

Interrupt 有以下的 features

Nonmaskable or Maskable，處理上更方便
Interrupt vector or Interrupt chaining，應對不夠用的空間
Interrupt priority level，interrupt 也應該分等級
Trap，也就是 Software interrupt，system call 有時候會報錯，也需要有 Interrupt

Direct Memory access#

我們希望大量的 I/O 傳輸 不要牽扯到 CPU 也就是避免 programmed I/O（one byte by a time）

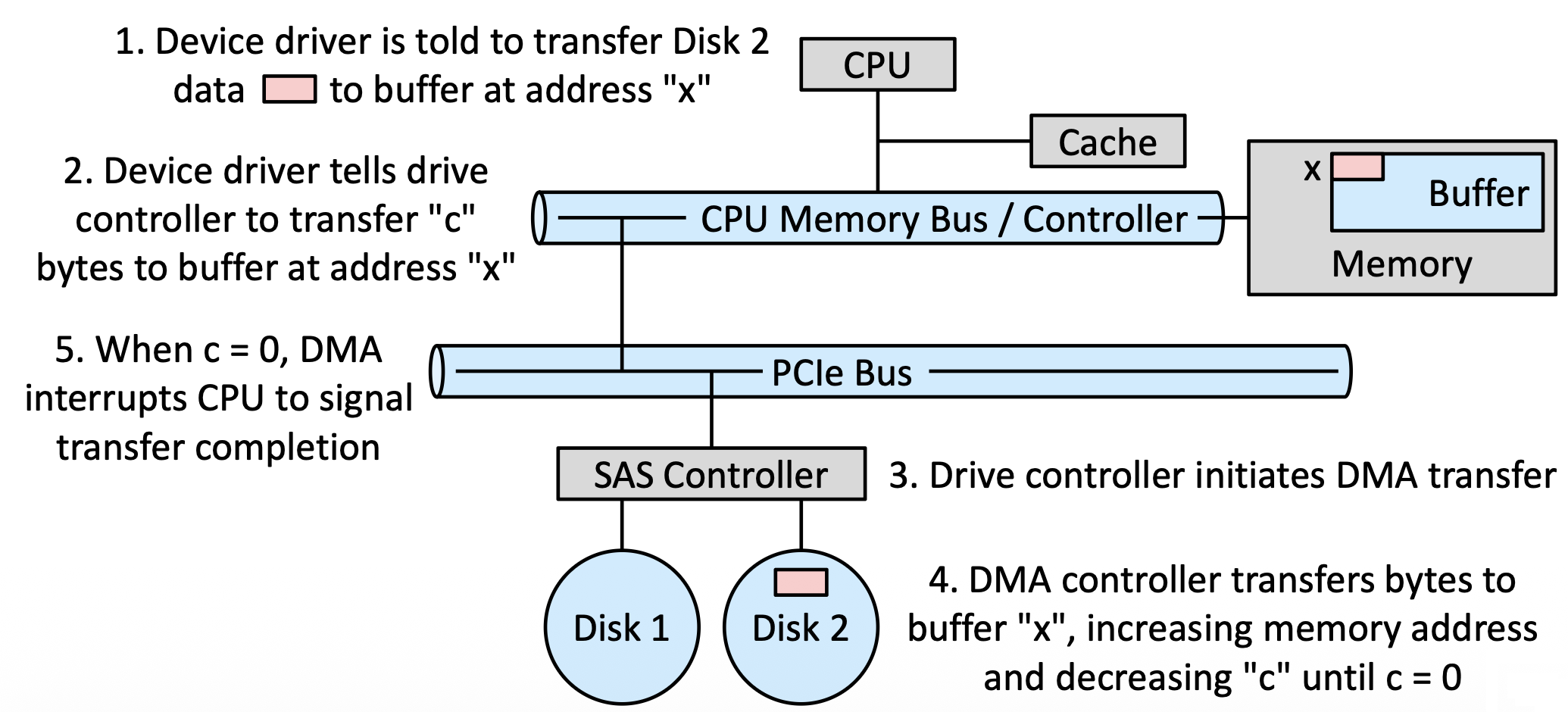

DMA Progress

我們想把 Disk 2 上的一段 data 寫到 memory 裡面
Device driver 會告訴 Controller 要傳輸 “c” bytes 到 “x” 上
Controller 開始進行 DMA
DMA controller 直接傳輸，直到 “c” 降低到 0
c == 0 DMA 會 interrupt CPU

整個過程中 CPU 只參與了第一個步驟，其他都不會碰到

以下是幾個 DMA 的 method

Scatter-gather method：一次指令先把所有分段的 memory 要送到哪裡就先設定好，DMA 慢慢去做就好
Double buffering (inefficient)：先把東西搬到 kernel space 再搬到 user space
DMA-request and DMA-acknowledge wires：handshaking 時候的 DMA controller 跟 device 之間的 communication
Cycle stealing：在 DMA 正在對 Memory bus 做事的時候，CPU 會被禁止 access 到 main memory
DVMA：用 virtual addresses

Application I/O Interface#

在時代的演進之下，有各種 Interface，我們做一些分類

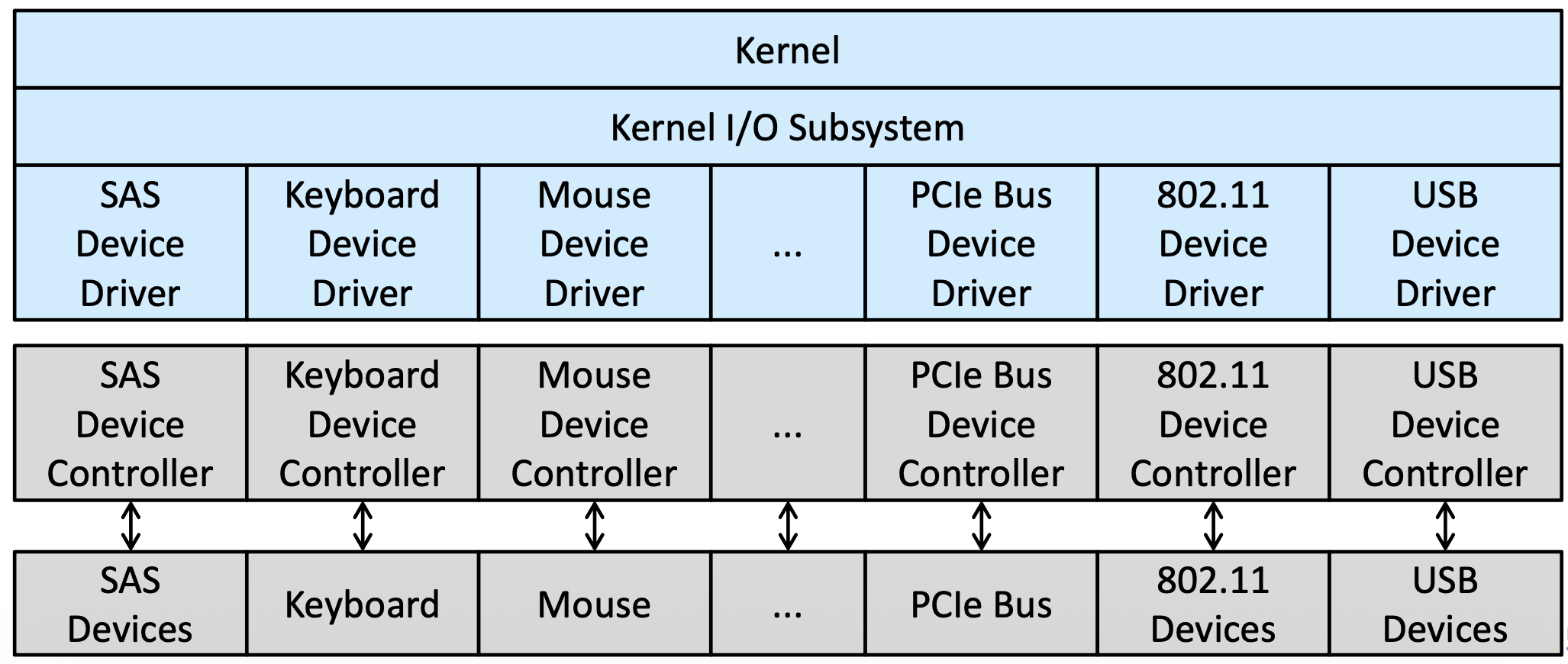

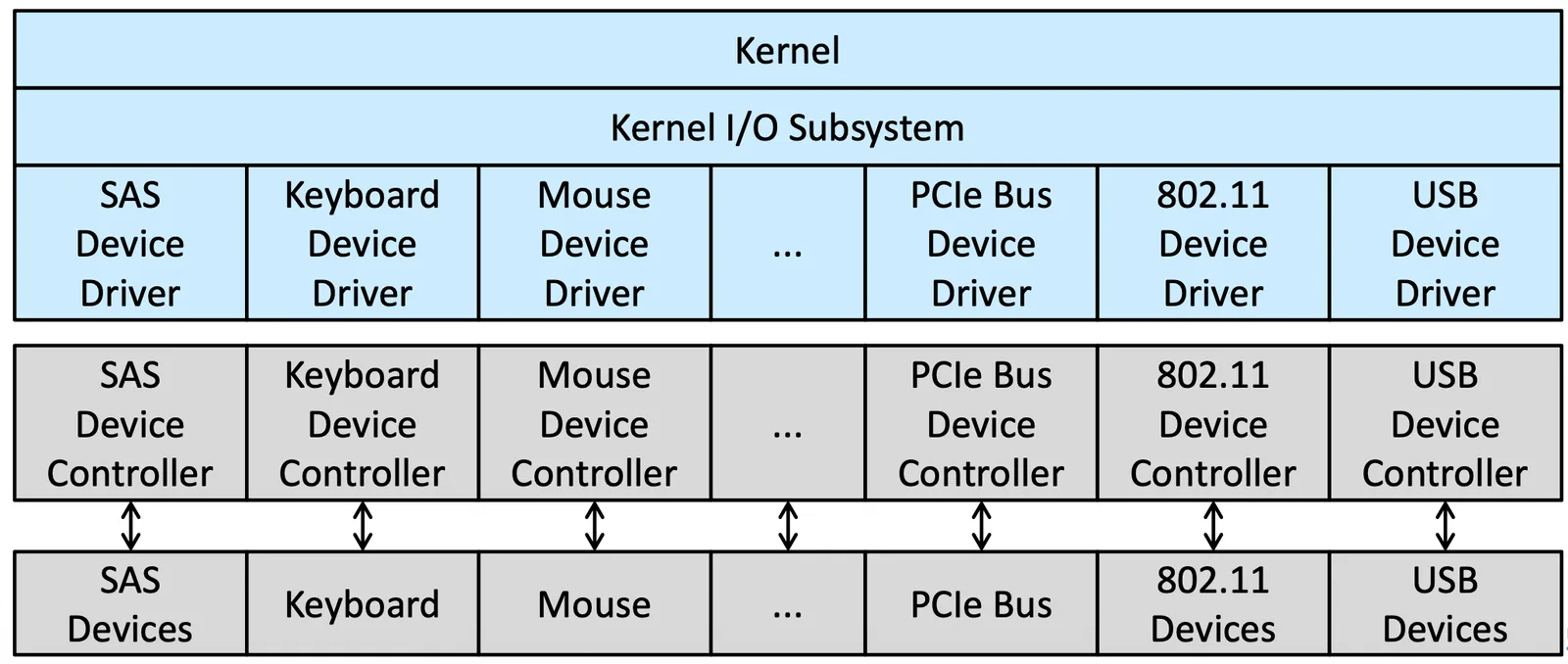

Application I/O Interface 1

可以用以下的分類方法，有各種不同的限制

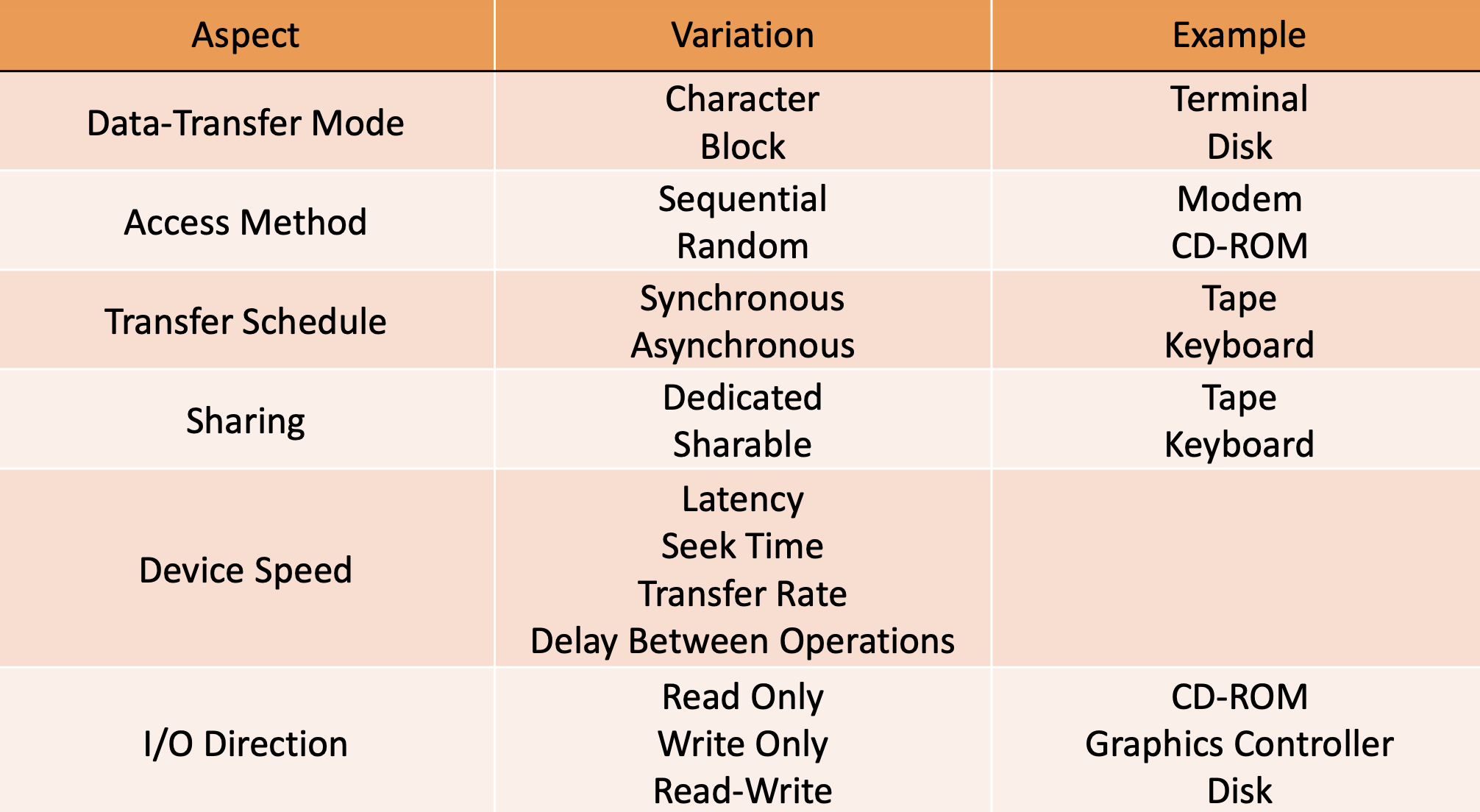

Application I/O Interface 2

通常我們都還是會分成

Block I/O
Character-stream I/O
Memory-mapped file access
Network sockets

OS 會有一些 Backdoor 或叫 Escape，可以直接對 I/O 控制( e.g., ioctl())

Block and Character Devices#

Block-device interface，通常用在 disk 上，一次就是讀取所有 block 裡面的資料，通常會有 read(), write(), and seek() 去做操作，都有不同的 parameter

Raw I/O：跳過 buffer 並且不通過 OS 去控制，直接去控制 I/O device
Direct I/O：跳過 buffer 但中間有 OS 去做控制，但會 disable buffer 或 locking

在這些操作上，可以有額外的 library 去做額外的變化，像是 memory-mapped file 的 access

Character-stream interface 則是一次讀取一個字元，像是 get() or put()，通常用於鍵盤，也可以做變化，像是讀一行

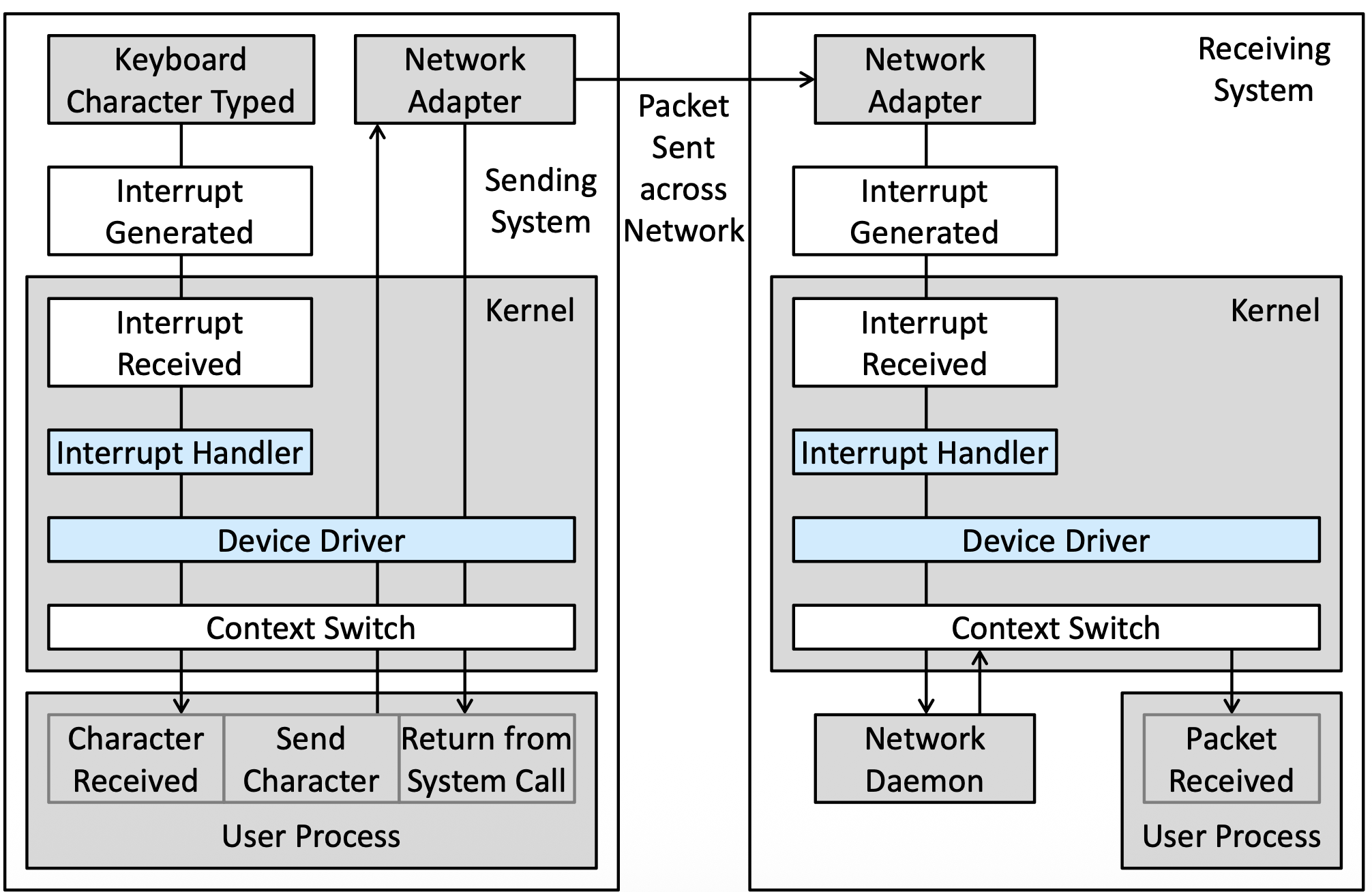

Network Devices#

通常是用 socket interface，當 system 用 network 連接才會需要用到

Clocks and Timers#

有很多程式或演算法需要透過時間去做 control，需要給出

current time
elapsed time
設定 timer 來 trigger operation X at time T

因此我們需要

Programmable interval timer
High-performance event timer (HPET)
Network time protocol，透過網路 protocol 做到對時這件事

Nonblocking and Asynchronous I/O#

假設我們都有 system call 叫做 read()

Non-blocking: 不管狀態如何，一定會回傳，無論狀態到底是啥，可能會沒讀到任何東西
Asynchronous: 會去執行 read 直到所有要讀的資訊都接收到，不會 suspend 住原來的 process

以上兩種都不會 suspend 原始 process，但 blocking system call 就是會去讀，suspend 原始 process 直到讀取完畢

Vectored I/O#

DMA 可以一個指令就多件事情都完成，而 vector I/O 也是一樣的概念，算是一種 scatter-gather 的方法，但我們需要額外做一些 property 的保證，不然可能會失敗

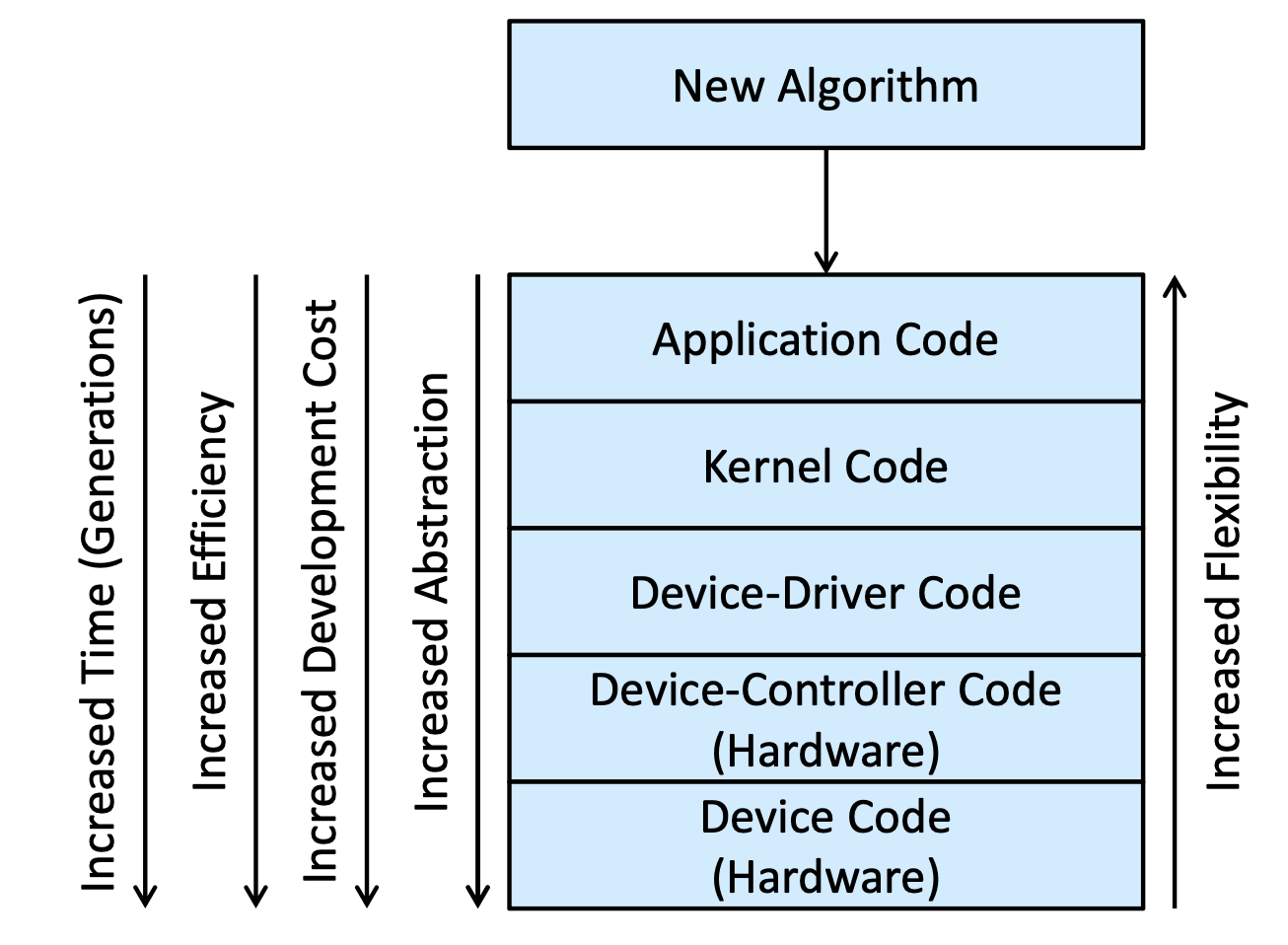

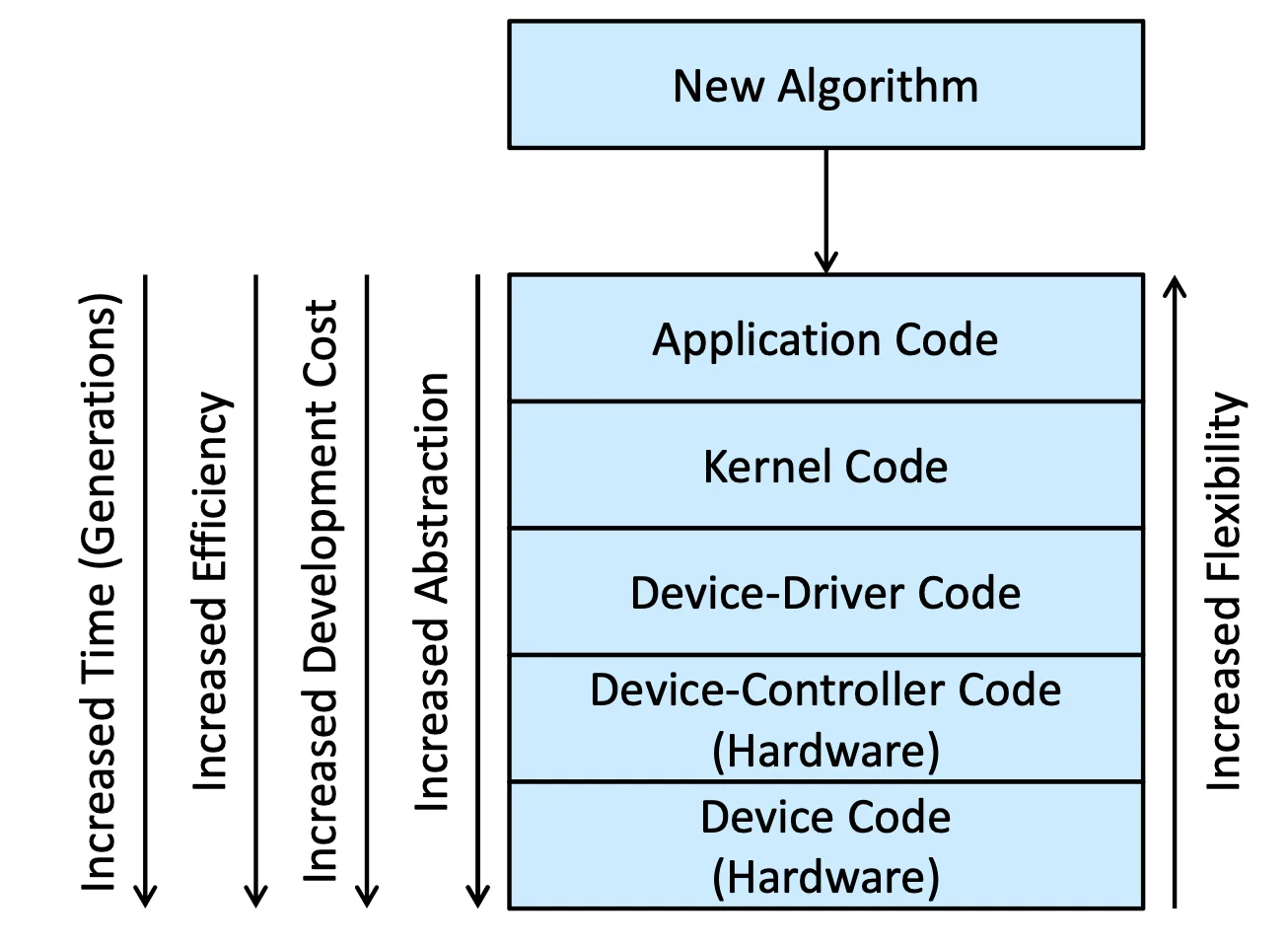

Kernel I/O Subsystem#

為了要做到 Abstraction，我們希望可以設計出一系列的 subsystem，所以我們需要知道以下的 property

I/O Scheduling#

可能一次會有很多個 process 都需要用同一個 I/O device，所以我們需要留存 I/O device 的資訊

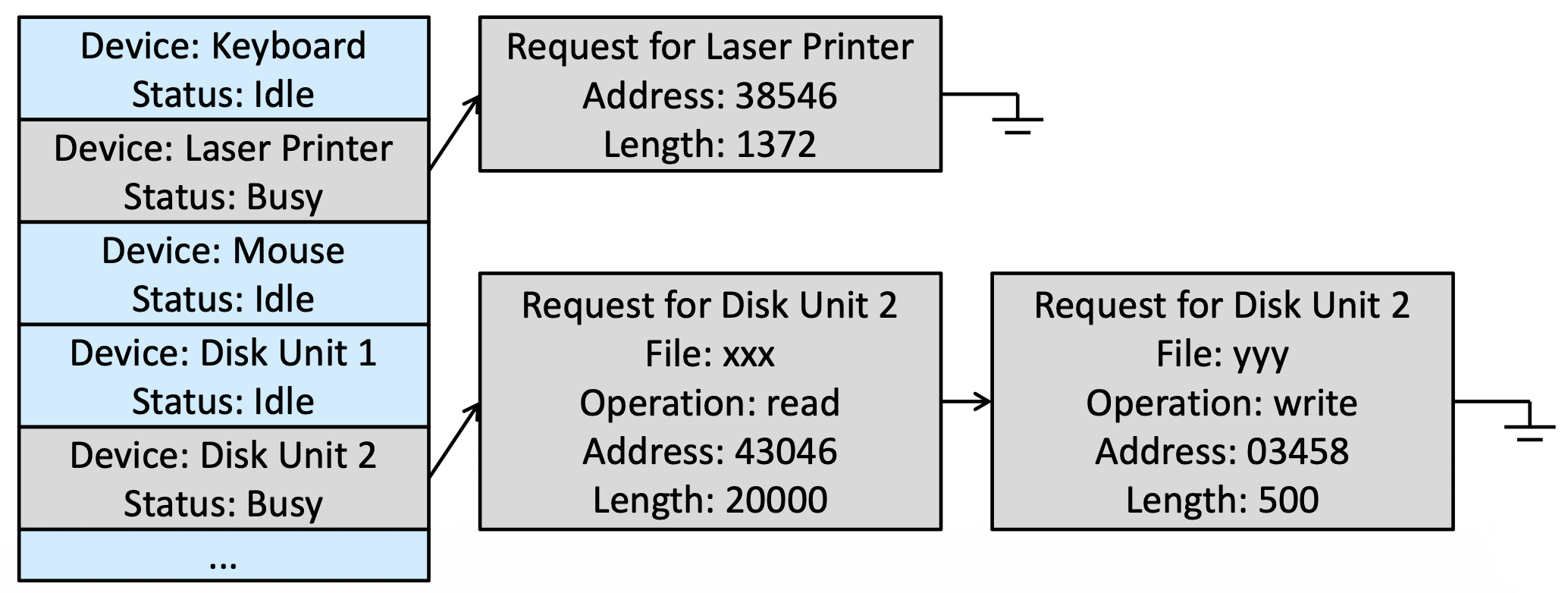

Example of I/O Scheduling

有必要的話，可以做一些 scheduling，改變 request 處理的順序，我們可以 maintain 一個 waiting queue

Buffering#

可以存在於一個 device、device 之間，或是 device、application 之間，因為 Producer 跟 Consumer 之間的讀寫 speed 差太多了，可能會產生 lost

如果速度真的差太多也可以用 double buffering，多重 buffer 可以存著一些資訊

第二種情況是 size 差太多了，一個大檔案應該會存成很多個小檔案，我們需要一個地方讓他先存起來，等接收到所有資訊後，在做組合，也就是 packet(封包) 的概念

第三個理由是 copy semantics，也就是在傳輸的過程中，後半段的資訊遭到改變，我們可以用 buffer 儲存下指令時的狀態

Caching#

在 hardware 裡面會有 cache 因為比較靠近 memory，所以可以解決速度、效率的問題，另外 Cache 不同的地方是我們通常會把他視作一種 copy，不像 buffer 是用來儲存舊版本的

Spooling and Device Reservation#

Spool 是一種不能被中斷的 memory 空間，不能再中間插入 data stream，可以用在某些 device 上（e.g., printer）

也可以做 Device Reservation，但要小心遇到 deadlock，非常容易發生

Error Handling#

Device、I/O 失敗的方法有千千百百種，一定要有機制去分辨錯誤的方式，也要有機制去 handle 他們，去閱讀 read(), send() 通常裡面都會搭配一個 ret 也就是 return value，讓我們可以很好的去 handle 哪些錯誤要做哪些操作，以 Disk 為例子

sense key
additional sense code
additional sense-code qualifier

I/O Protection#

我們希望所有 I/O 操作 User 都沒辦法直接碰到 device，希望藉由 OS 提供的 system call interface 去做使用

Trap to kernel
Perform I/O
Return to calling thread

不要讓 user 自己亂搞，或是在 memory-mapped I/O 要確保不會有奇怪的操作亂指亂寫

Kernel Data Structures#

為了記錄 I/O 的所有狀況，我們需要記錄

Open files
Network connections
Character-device communications
Other I/O activities

我們會用 Object-Oriented 的方法去做 maintain，例如

Windows 把所有資訊當作 message，每個傳送的 Object 裡面就可以在對應的欄位紀錄對應資訊

但這樣也是有些 data structure 的 overhead，也是一種 trade-off

Power Management#

近年來才產生的問題，因為移動設備、資料中心等高耗能裝置興起

Greenhouse gas reduction
Cooling：非常重要的問題，現在的運算設備工作一定會非常熱

OS, kernel 也需要對這件事情有一定的控制權，Power Collapse 是一種新的處理方法，也就是睡眠模式

Android 會用一個 data structure 紀錄所有 device 上的運作情況，如果 tree 上裝置全關了就會 Power Collapse

Advanced configuration and power interface (ACPI) 是一種專門拿來管理 Power 的 subsystem，這在近年來是非常重要的事情

Transforming I/O Requests to Hardware Operations#

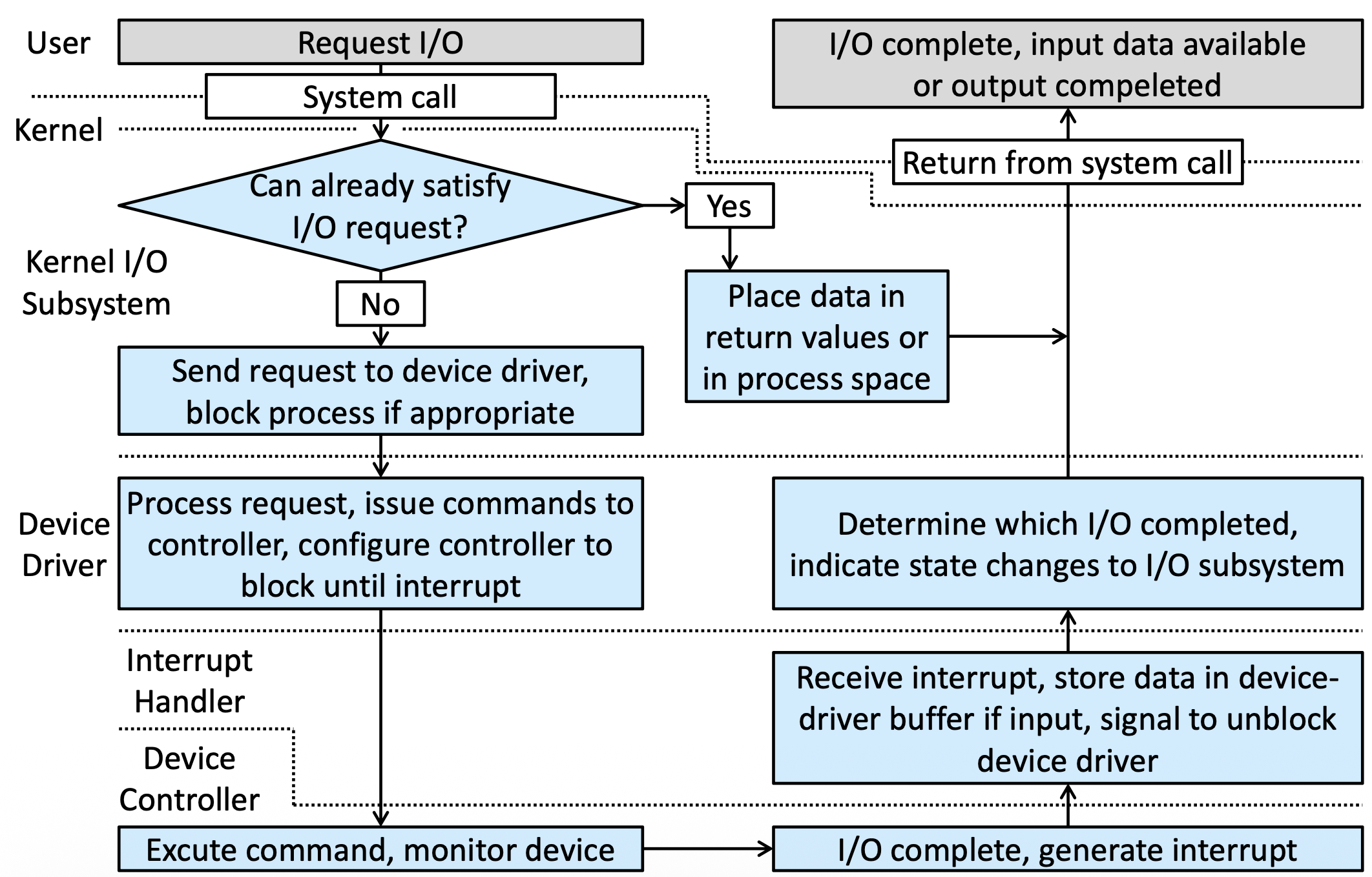

Life Cycle of Blocking Read Request

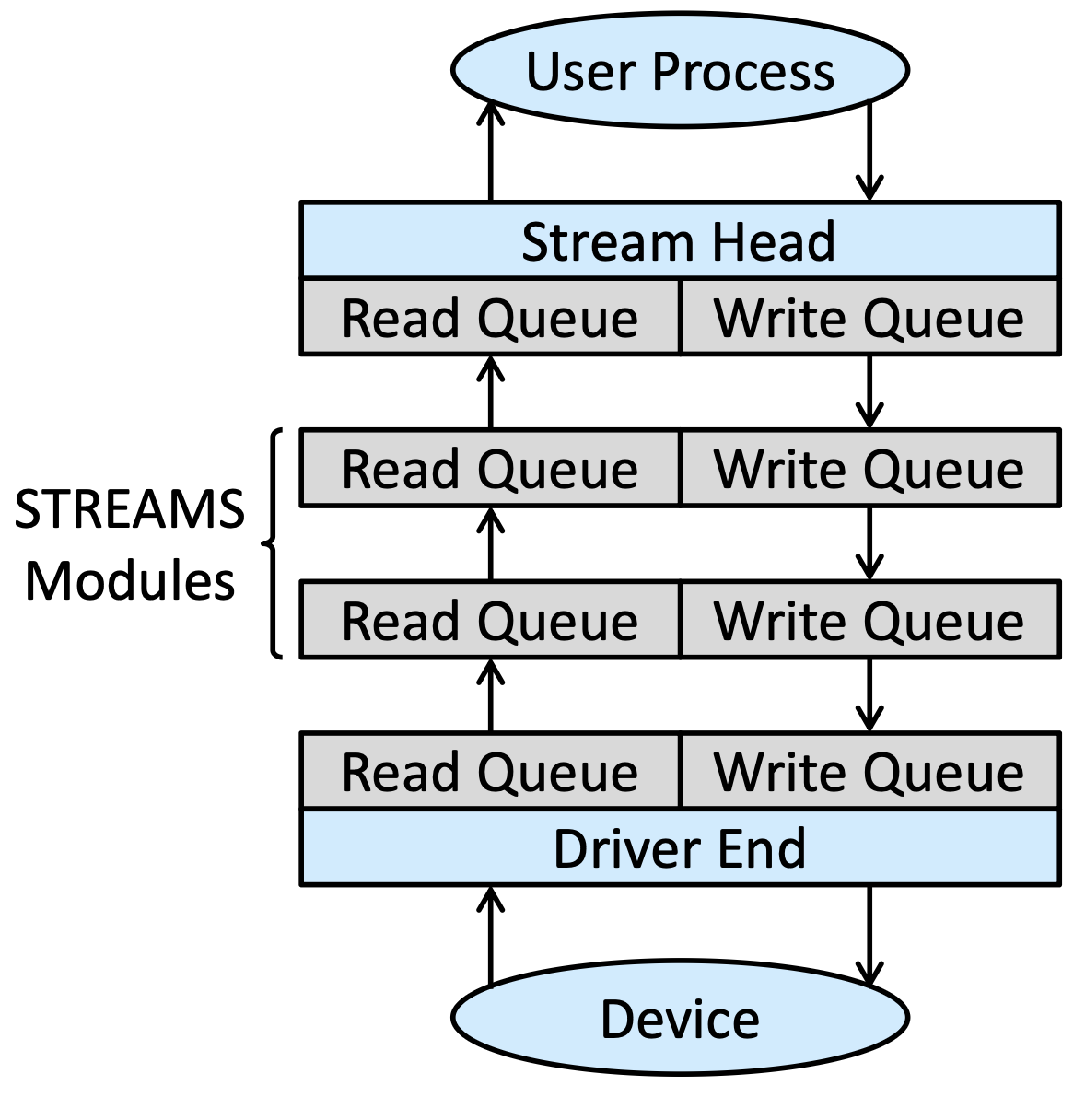

STREAMS#

這是在 Unix 系統中特有的結構，本質上就跟 Network 一樣，是用 Moduler 的結構化設計，User 跟 Device 之間有各自的 format 互相不會侵犯，是 layer 化設計的代表
