File-System Implementation#

File-System Structure#

為了要增加 I/O efficiency，我們必須引入 block 的概念 - 通常是 512 or 4096 bytes

File System 會提供 access to the storage device，要做的事情就是讓 data 可以 read, write, store, locate，也需要 support 一些 algorithm 來加速

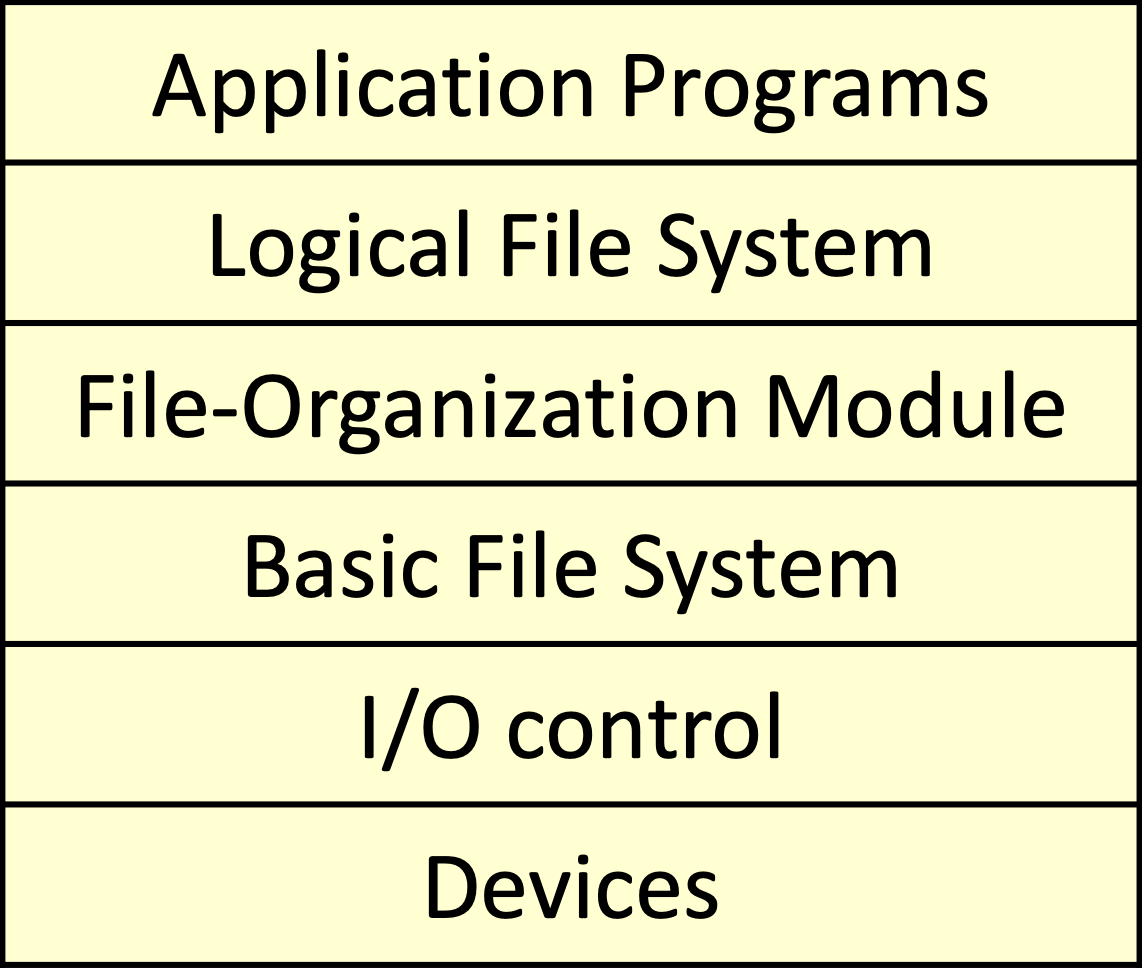

Layered File Systems#

跟 Network 一樣 File system 也可以分層

• Application programs
• Logical file system
  • 有所有的 metadata 跟 file system structure，除了真實資料
  • 管理 directory structure
  • 用 file-control blocks (FCBs) 或是 inodes maintain file system structure
• File-organization module
  • 以 file 為單位處理 data
  • 要做 free space management
• Basic File system:
  • 以 Block 為單位做 data 管理
  • 需要處理 Memory buffer 跟 cache 的問題
  • Transfer 前要先在這層處理 memory 空間、I/O request
• I/O Control:
  • Device driver 跟 Interrupt handler，負責在 Memory 跟 device 之間做傳輸
  • Device driver 也會送指令到 I/O controller’s memory 進行 translate
• Device: 最下層硬體

Typical File-Control Block 需要含有以下 attributes

• File permissions
• File dates (create, access, write)
• File owner, group, access-control list (ACL)
• File size
• File data blocks or pointers to file data blocks

採用這種架構有一些好處壞處

• Advantage:
  • 可以快速做到替換，用 interface 嫁接
  • 可以完全分離，即便有多種 interface，下層可以只要一種 I/O control
• Disadvantage:
  • 無法整體考慮 optimize
  • 會有額外 overhead

Linux 用的是 extended file system，但他可以支援 130 種以上的 file system

File-System Operations#

Structures on File Systems#

每個 File system 會有以下的 structure

• boot control block (per volume): 在 boot 的時候需要的，但不一定每個 volume 都需要這個，所以有些不負責開機的 file system 這個 block 是 empty 的
  • 通常是第一個 block
  • Boot block in UFS, Partition boot sector in NTFS
• Volume control block (per volume): 儲存 volume 的 metadata 用的 block
  • Superblock in UFS and stored master file table in NTFS
• Directory structure (per file system)
  • inode in UFS, stored master file table in NTFS
• FCB (per-file): access control 或其他 metadata

以下則為 In-Memory 的 File Systems structure

• Mount table: 紀錄所有被 mount 的 volume
• In-memory directory-structure cache: 近期 access 的 directory
• Open-file table (System wide): 紀錄已開啟的 file
• open-file table (Per-process): 看 process 可以操作的 file
• Buffer: read, write 做的操作

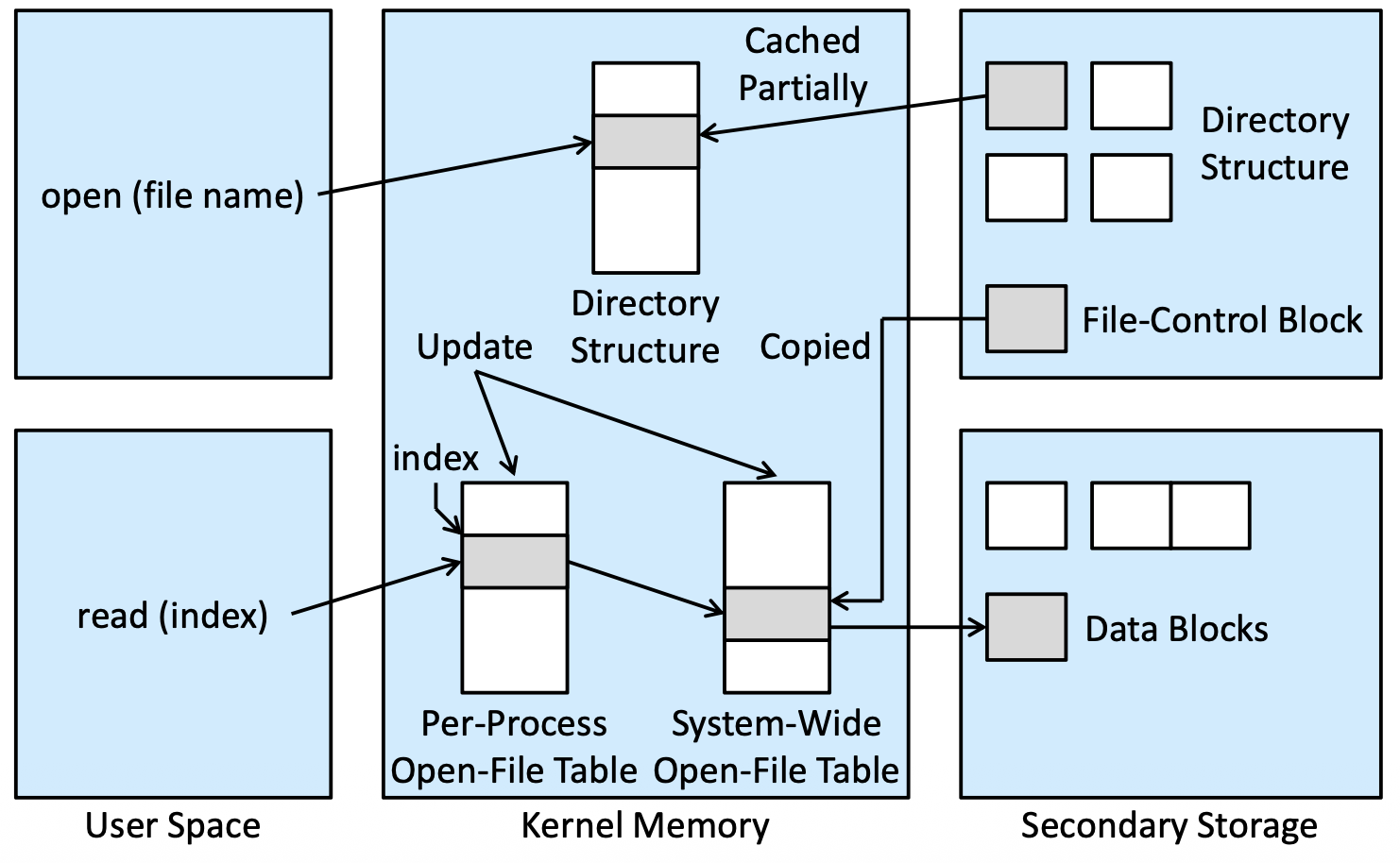

File Open and File Read#

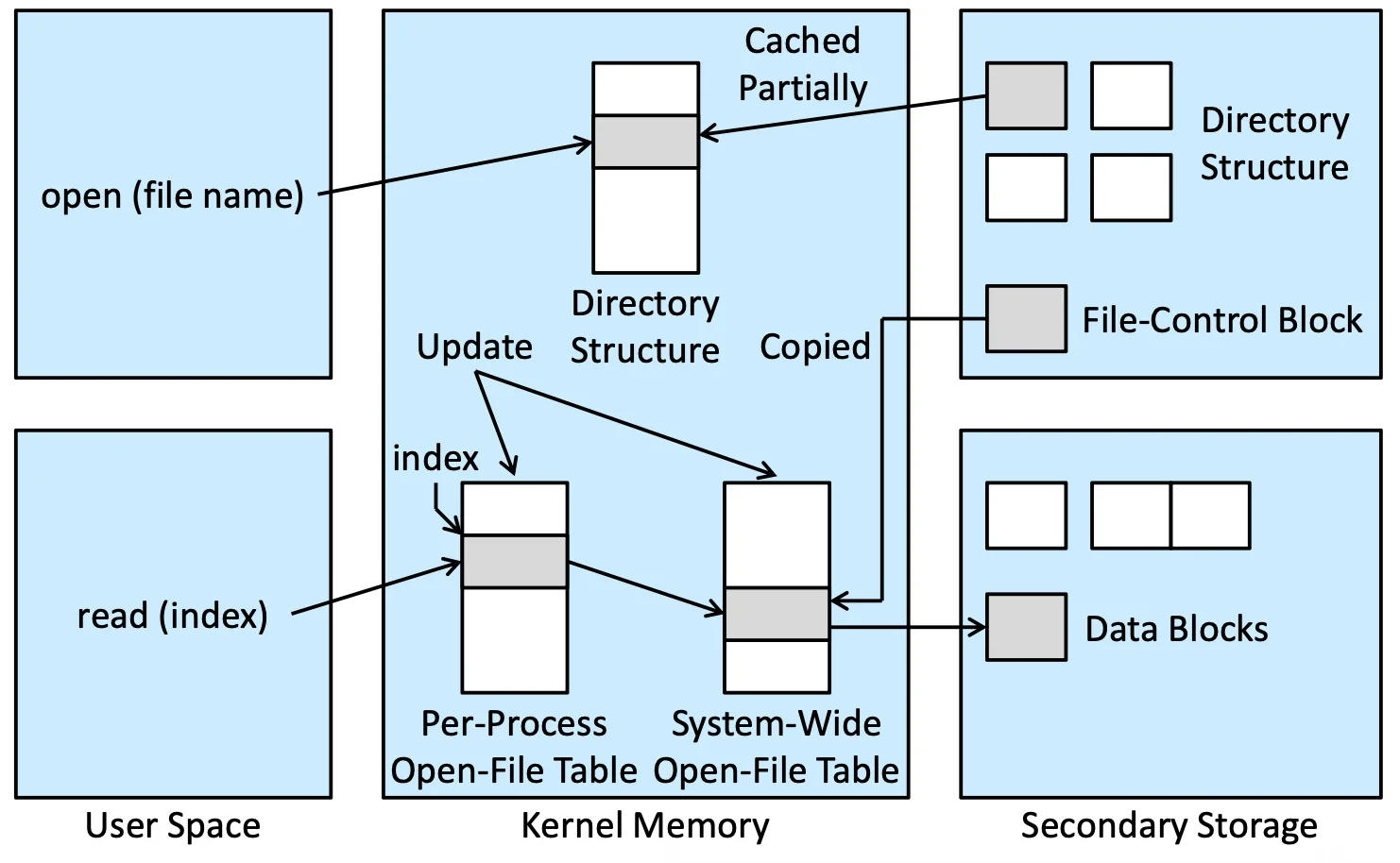

open() system call 會有兩個狀況，開了或沒開，沒開過的話

1. 在 memory cache 或 secondary storage 找 directory structure
2. 從 directory structure 找 FCB
   • 若從未開啟，Copy 到 system wide open file table 裡面，並更新 per process open file table
   • 若開啟過，只需更新 per process open file table

要 read() 就用 file descriptor 去做存取，很像一個 index 指向 open file table，open file table 再用 pointer 指向真正的 data block

Directory Implementation#

Linear list 最簡單，但 Time consuming，可以用 sorting, binary search 加速

Hash table 方便，但需要避免 collision，擴增是個大方向，也可以用 linear list + hash table 的方式

Allocation Methods#

該如何分配空間給 file，我們希望

1. Access 效率高
2. Space 的用法要有效能

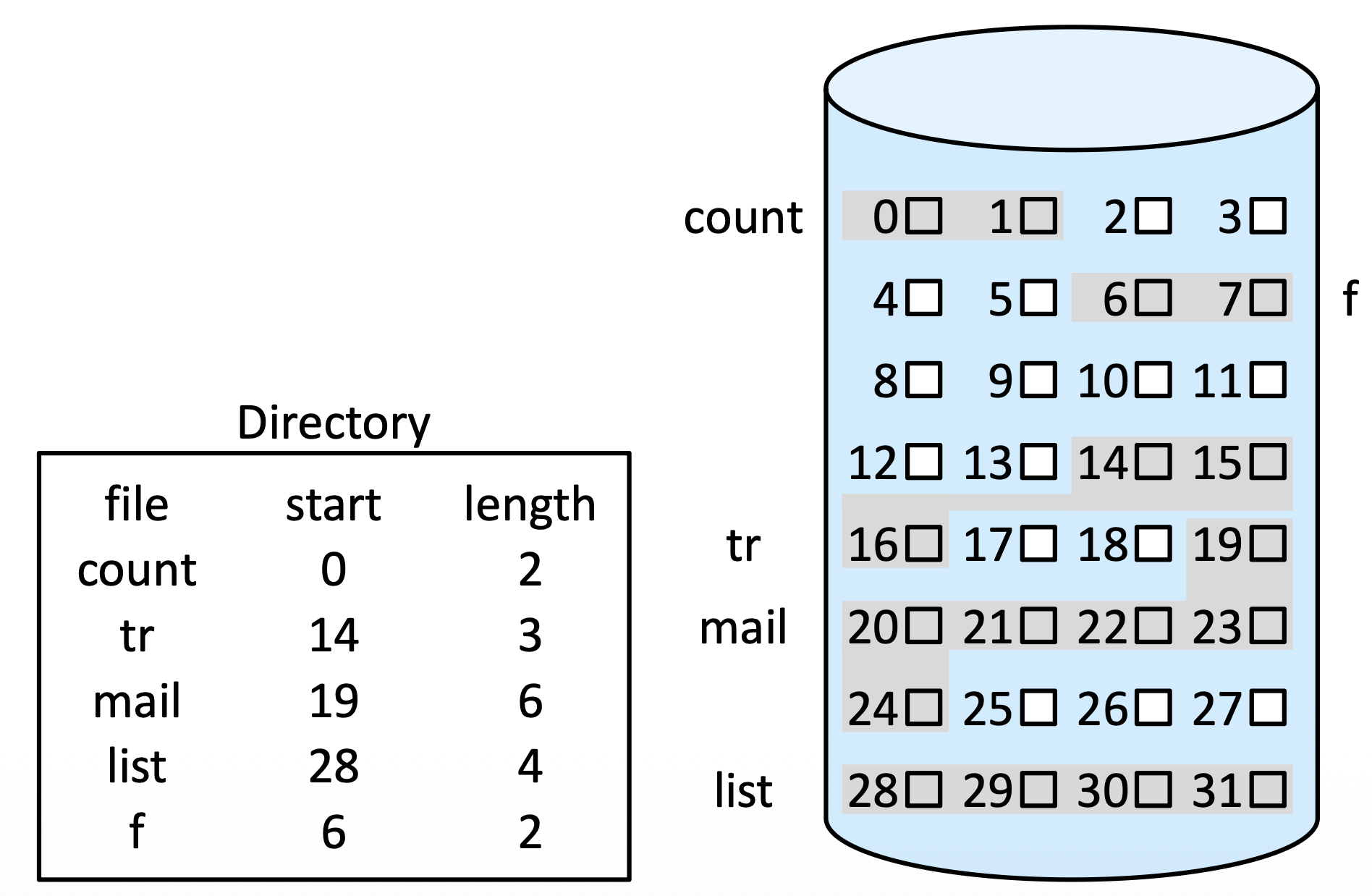

Contiguous Allocation#

最簡單的 implementation，只需要記錄每個 file 開頭結尾，但一樣會有 external fragmentation，還會有 Free-space management 的問題

可以做 Compaction 避免這個問題，全部搬過去 memory 操作，再全部一起排好放回來，可以 Off-line（系統休眠）也可以 on-line（overhead）

Extent-Based Systems#

剛剛的投影片是假設每個 file 大小固定，但真實情況並不是，會隨時間變化，有幾種方法

1. 停下 process 檢查 file，再 rerun，但會有很高的 overhead
2. Over estimated 大小，空間 overhead
3. 真的發現空間不夠，再做 copy 到新空間
4. Extent，空間不夠就分段，用 linklist 連接每個 segment

Linked Allocation#

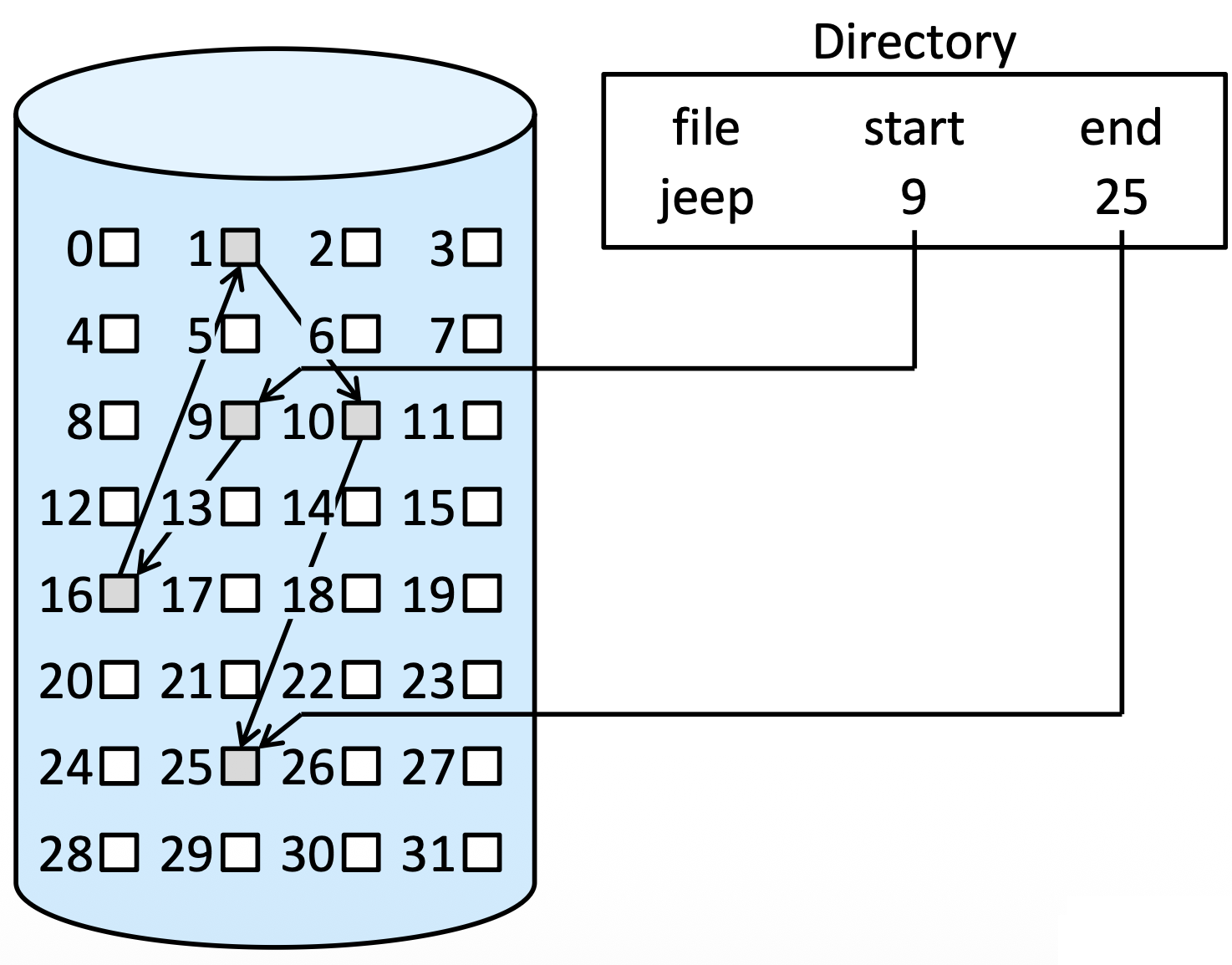

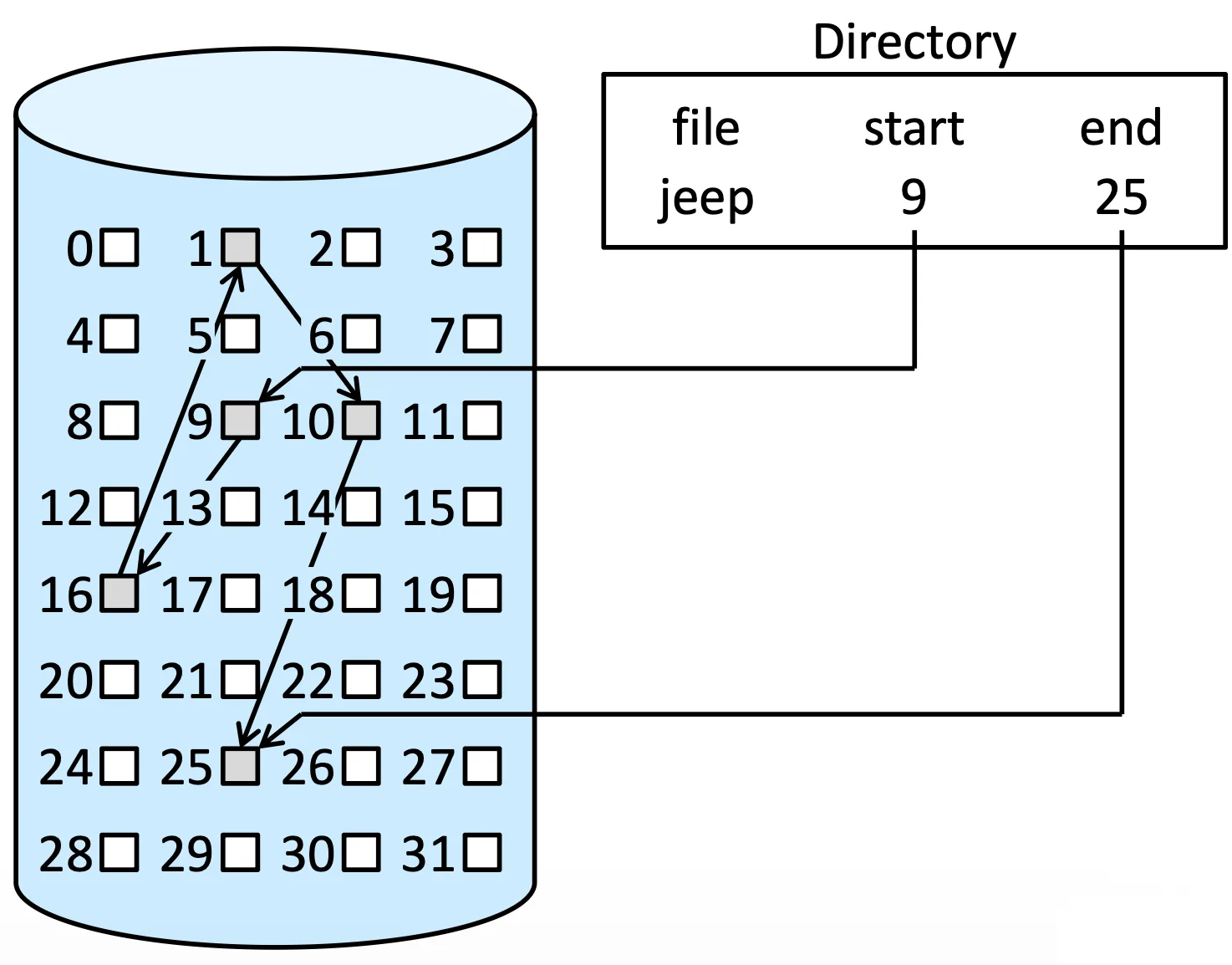

每個 element 都是一個 block，再用 list 連起來，這樣就可以避免 external fragmentation

但是如果要做某個 block 的 delete 或是 operation 就必須要做 traverse，並且需要花額外的空間存 pointer，並且 reliability 會因為 pointer 損壞而整組損壞

稍微緩解這種現象可以用 cluster 聚集一些 block 讓他稍微連續

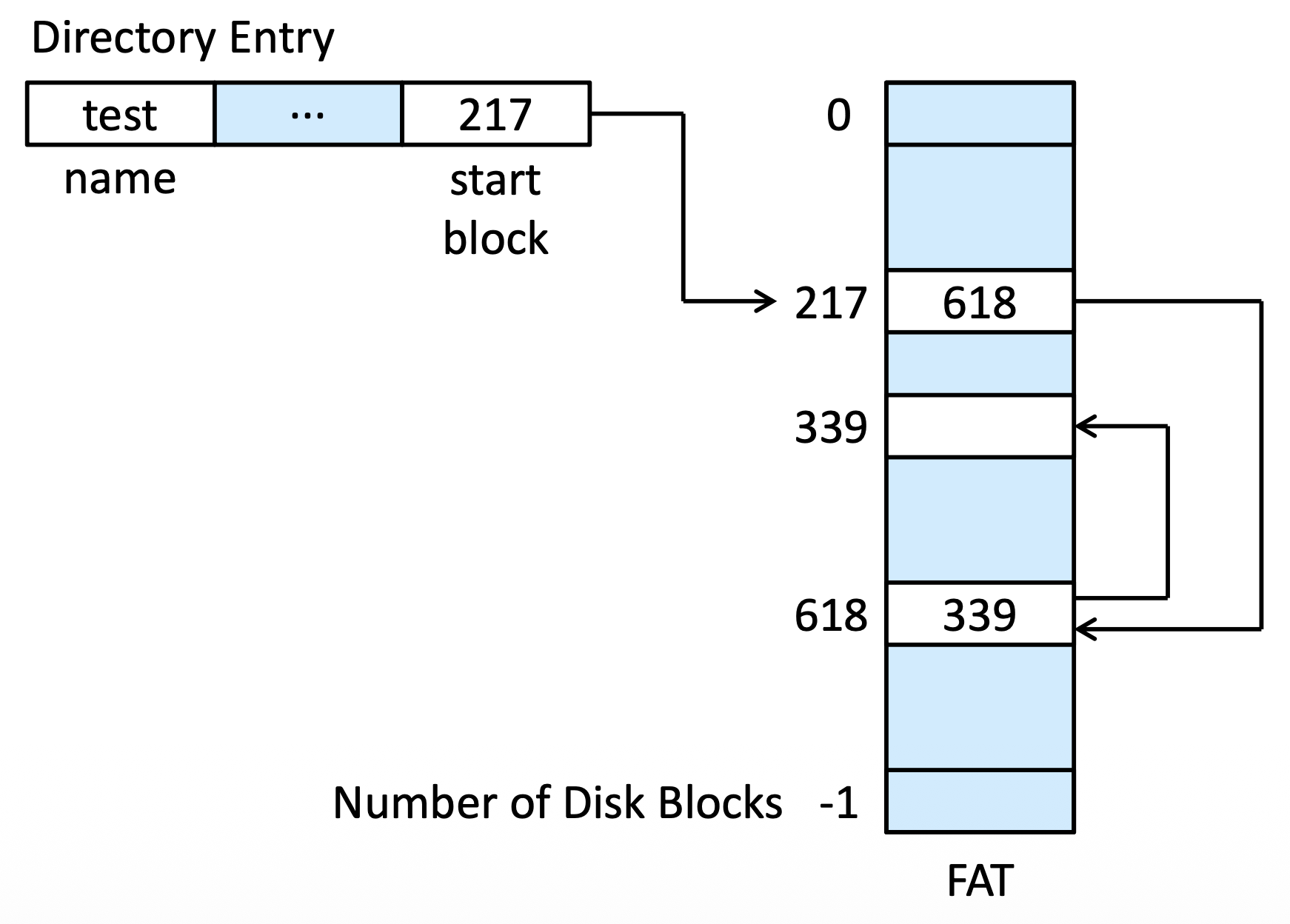

File-Allocation Table (FAT)#

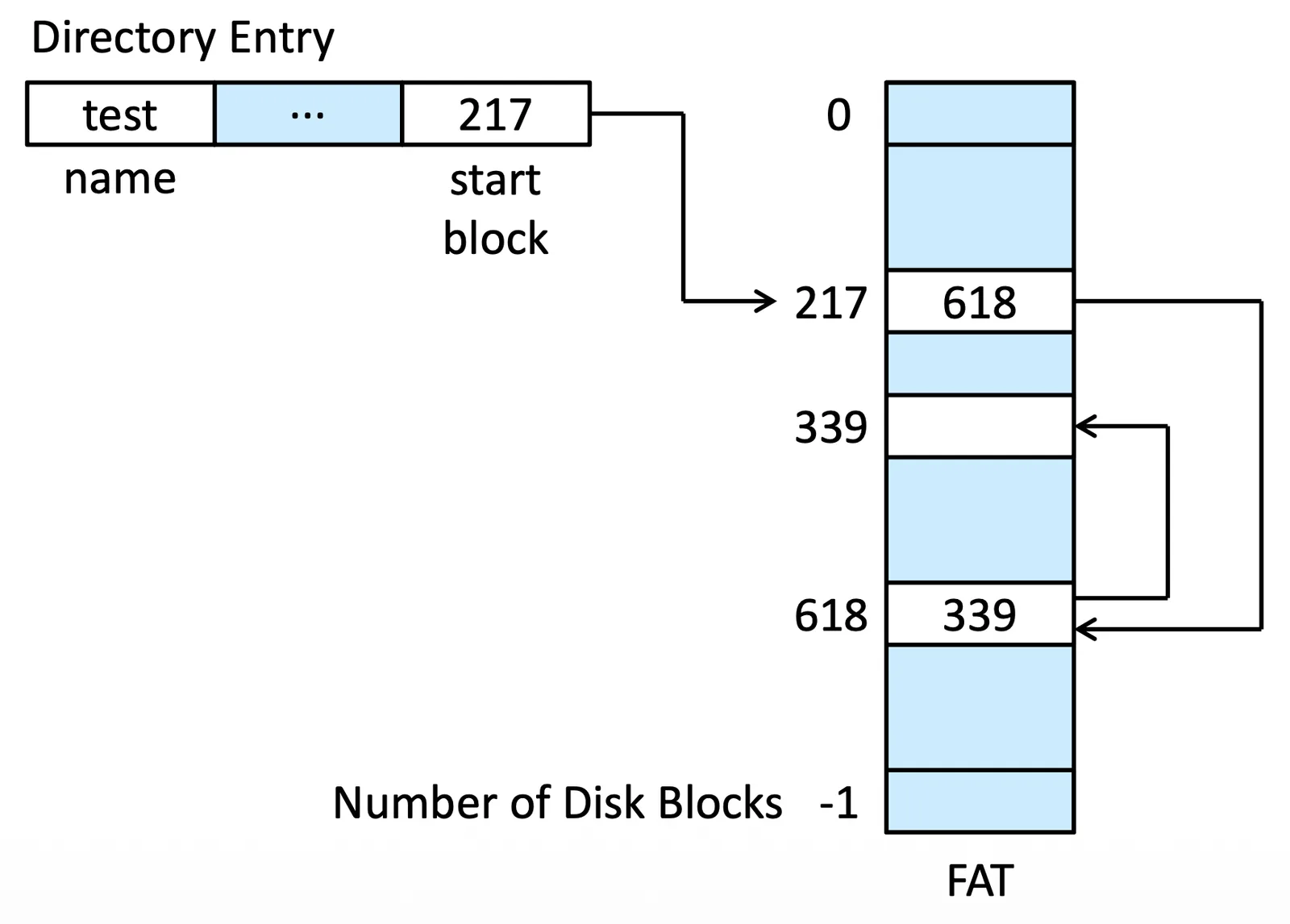

把每個 volume 的前面用來存每個 linklist 的行為，把 block 之間的關聯性存在一個 table 上

這樣 direct access 就會比較快，但在 hardware 上的 disk head seeks 就會比較多，因為要在 table 跟 list 間移動

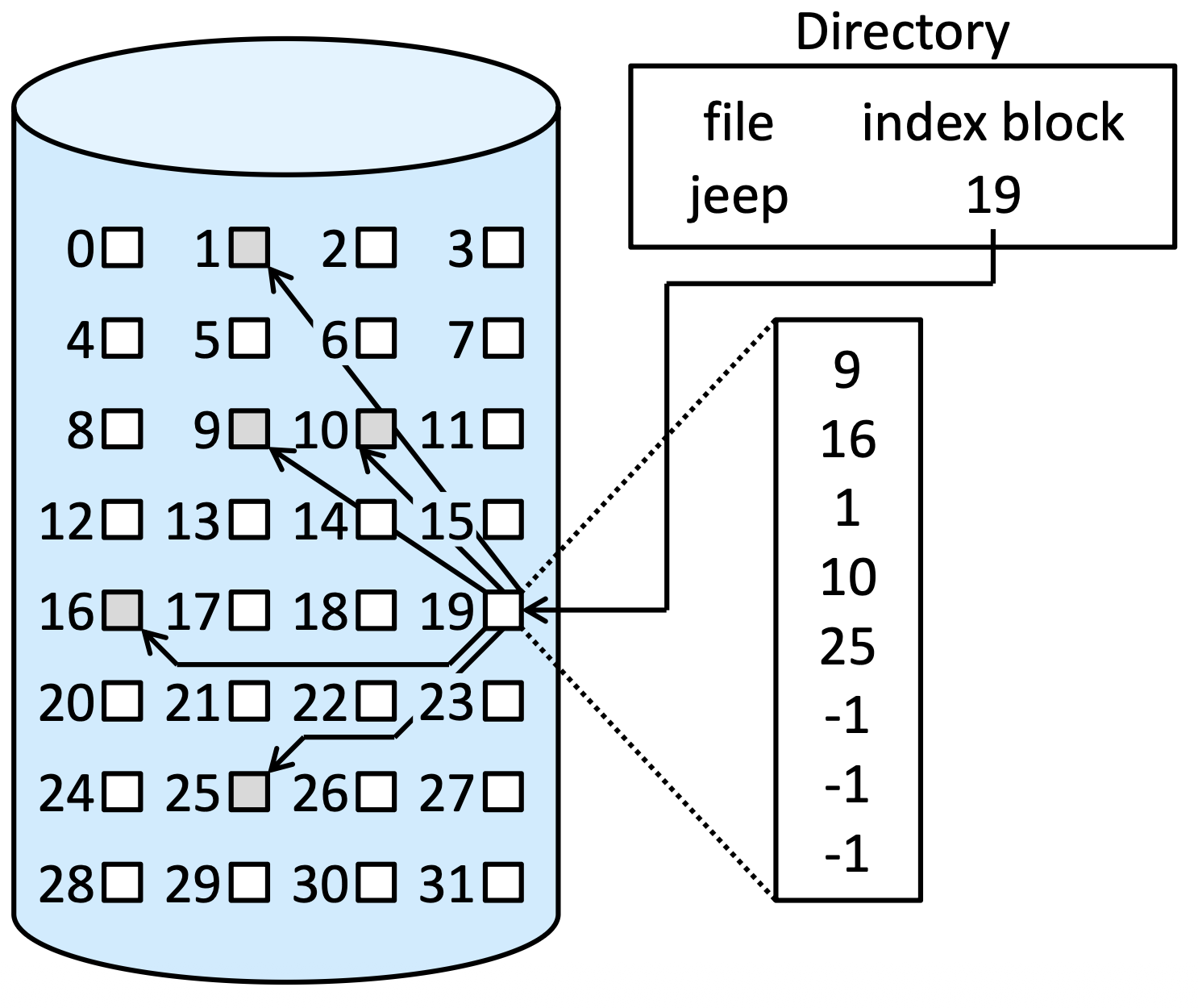

Indexed Allocation#

非常類似 FAT 但是存取 block 位置是採用 index block，也就是每個檔案的第一個 block

這樣的方法會造成一些 space 上的 overhead

Schemes of Index Blocks#

• Linked scheme: 當需要很多 blocks 才夠存 index，我們就用 linklist 存 index

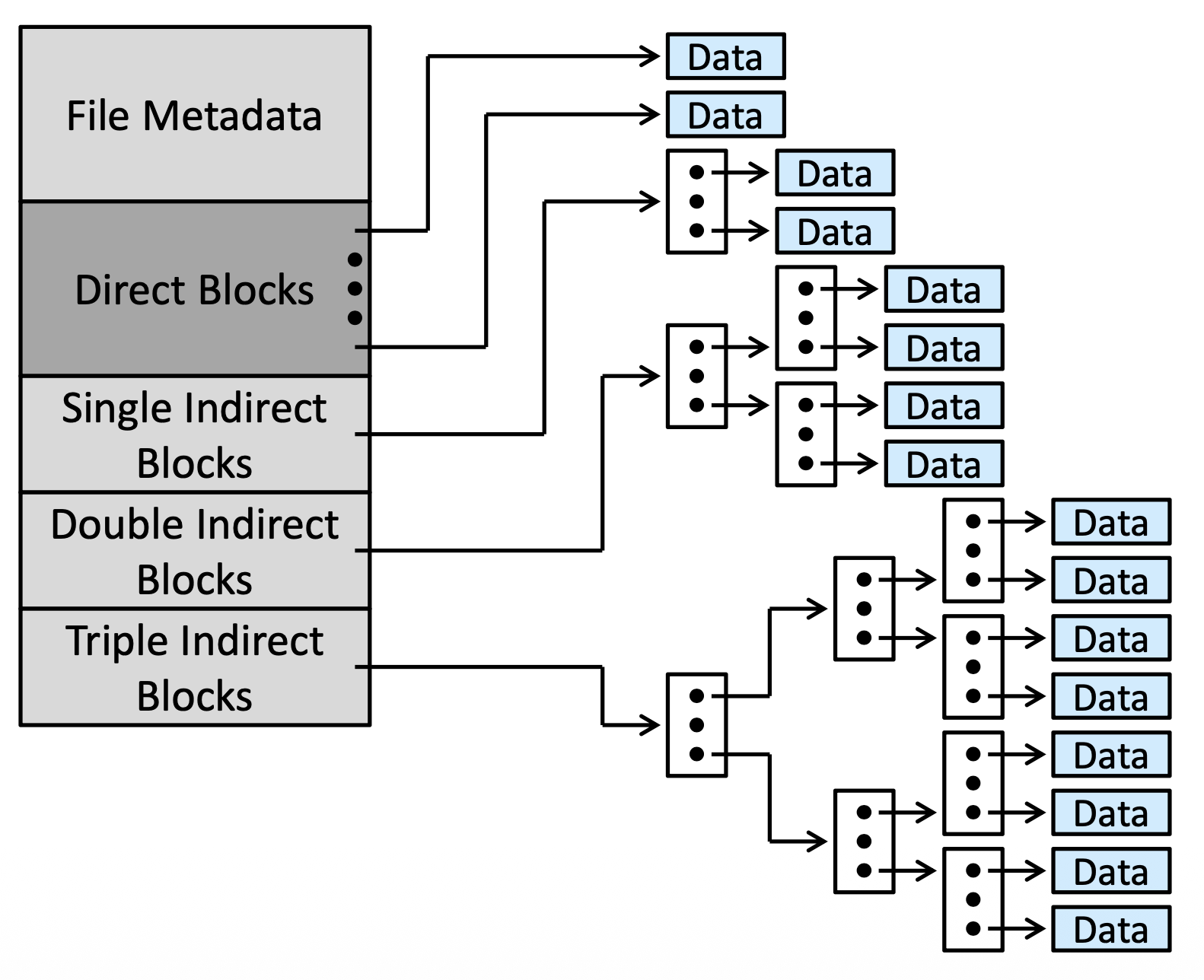

• Multilevel index: 用多層 index 來做擴增，depend on file size 決定要多少層
  • With 4,096-byte blocks, we could store 1,024 four-byte pointers in an index block. Two levels of indexes allow 1,048,576 data blocks and a file size of up to 4 GB

Performance#

我們希望 storage 空間使用得當，並且 access speed 要增加

• Contiguous allocation 在 direct access 上很快，但會有 external fragmentation
• Linked allocation 做 direct access 必須 traverse，所以會慢
• Index allocation 分析很複雜，跟 index structure, file 都有關

有些是混用的方法，大檔案用 contiguous 小檔案用 Link，或根據 access 性質決定

如果是 NVM 的話我們需要其他的 algorithm 或 optimization，簡單來講要關切的重點是 instruction count 跟 overall path

Free-Space Management#

Allocation method 是紀錄哪些 block 被用了，並且屬於誰，而這個章節則是在管理還沒用到的 block

我們通常用一個 Free-space List 紀錄哪些 block 是還沒被用到的，想 create file 就在這裡找 space 然後 allocate，delete 的時候要做空間的 release

Bit Vector (Bitmap)#

如果一個 block 是 free 的那 bit 就會是 1，反之則為 0，如果要找到第一個 free block 我們用

$$(\# \text{bits per word}) \times (\# \text{first 0-value words}) + (\text{offset of first 1 bit})$$

好處就是 simple 但是如果要這個操作快的話，我們就需要把這個操作搬到 memory 上面，但這樣很耗 memory

• 1-TB (2^40 bytes) disk with 4-KB (2^12 bytes) blocks
• The number of blocks = 2^40/2^12 = 2^28
• The size of bit vector = 2^28 bits (32 MB)
• If we use 4-block clusters instead of blocks, we still need 8 MB

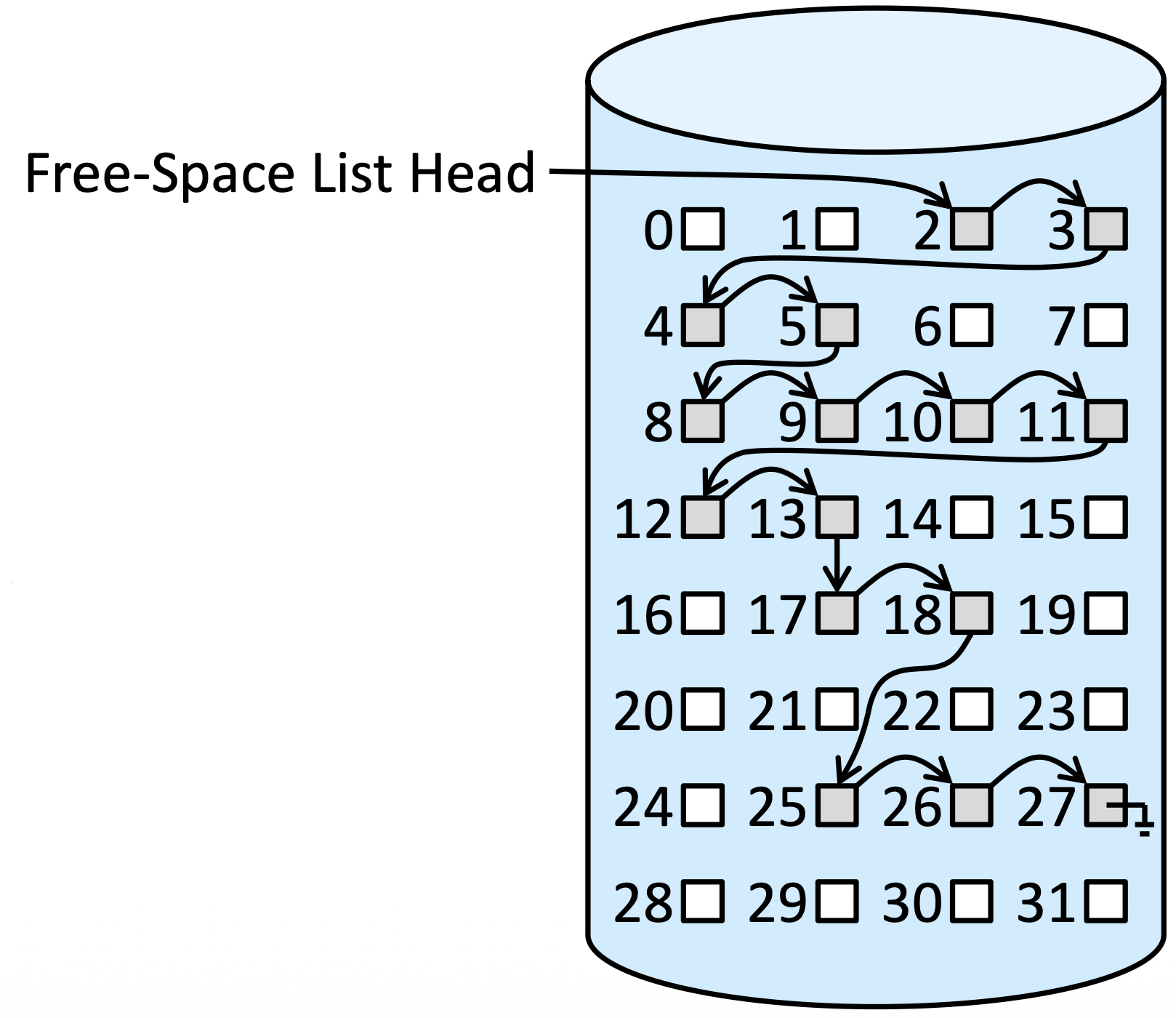

Linked List#

有一個 list head 指向第一個 free block，把所有 block 用一個 list 串起來，相比於 bitmap 我們需要的只是 pointer，空間會少，而且找第一個 free block 會比較短時間

但缺點是 traverse list 依然是一個 time consuming 的事情，但其實 traverse 的機會不多

這個概念跟 file-allocation table (FAT) 是很像的只不過我們記錄的是 free-block，所以假設我們有 FAT 可以串 free block，也可以不用 separate method 來處理，只需要注記是在記錄 free block 的 list

Grouping#

是一種 link list 的變體，改成一個每個 group 有 n 個 block，上一個 group 的最後一個 block 指向 (n-1) 個 block，這樣的方法一次看一個 block 就可以看到 (n-1) 個 block

Counting#

先紀錄一個 entry 是 first free block，然後下一個 entry 紀錄接下來有幾個連續的 free block，因為系統裡面常常都有分段但連續的 block 出現，這樣的方法可以維持這個性質

連接這些 entry 的方法可以是 list 也可以是 balanced tree，但我們說 Counting 的時候不會限定方法

Space Maps#

是一個 Oracle’s ZFS 用的方法，起初是為了處理超大的檔案，採用 metaslabs，是一種比較可以處理的大小

方法是把一個 volume 切成好多個 metaslabs，每個 metaslab 會對應到一個 space map，space map 會有跟空間相關的資訊，以此為標準進行管理

Space map 會搭配 log-structured file system technique 來進行處理，簡而言之是會把 block 的 activity 存成一個 log，把 block load 到 memory 上之後再根據 log 進行一系列的 operation，就可以知道現在的狀態

TRIMing Unused Blocks#

在普通的 HDD 裡面一個 block 是 free 的他就必定能使用，新的資料進來再把 data overwrite 就好

但在 NVM 上會需要 erase 的動作，需要等整個 page 都是 free 的才能 erase，所以不能用前面的方法，需要記錄 3 種狀態

• 有東西
• Free
• Free 但還沒 erase

如果用 ATA attached 會用 TRIM，如果用 NVMe-based 我們用 unallocate 做 erase

Efficiency and Performance#

NVM 依然比 CPU memory 慢，所以處理不一樣會造成 bottle neck，以下是一些因素

1. Allocation, Directory Algorithm: 可以減少 access time 或 seek time
2. 儲存在 directory 裡面的 metadata (e.g., 一個 file 最後在啥時被讀取)
3. Pointer 的 bit（address 相關）
4. Fixed-size 還是 Dynamic-size Allocation structure

Buffer Cache and Page Cache#

剛剛都是跟 algorithm 相關的 improve 方法，現在則是對於硬體的加速方法，有分成兩種 Cache:

• Buffer Cache: 在 main memory 裡面的一塊空間，某個 file block 如果等等馬上就會用到，就把它 store 在裡
• Page Cache: 跟原本用 virtual memory 的概念相反，要存的東西是一個 block，但用 virtual memory 就會是用 memory I/O 會比 Disk 讀取快很多
• Unified Virtual Memory: 就是 page cache，但他同時可以做到 Process 的 page swap

Unified Buffer Cache#

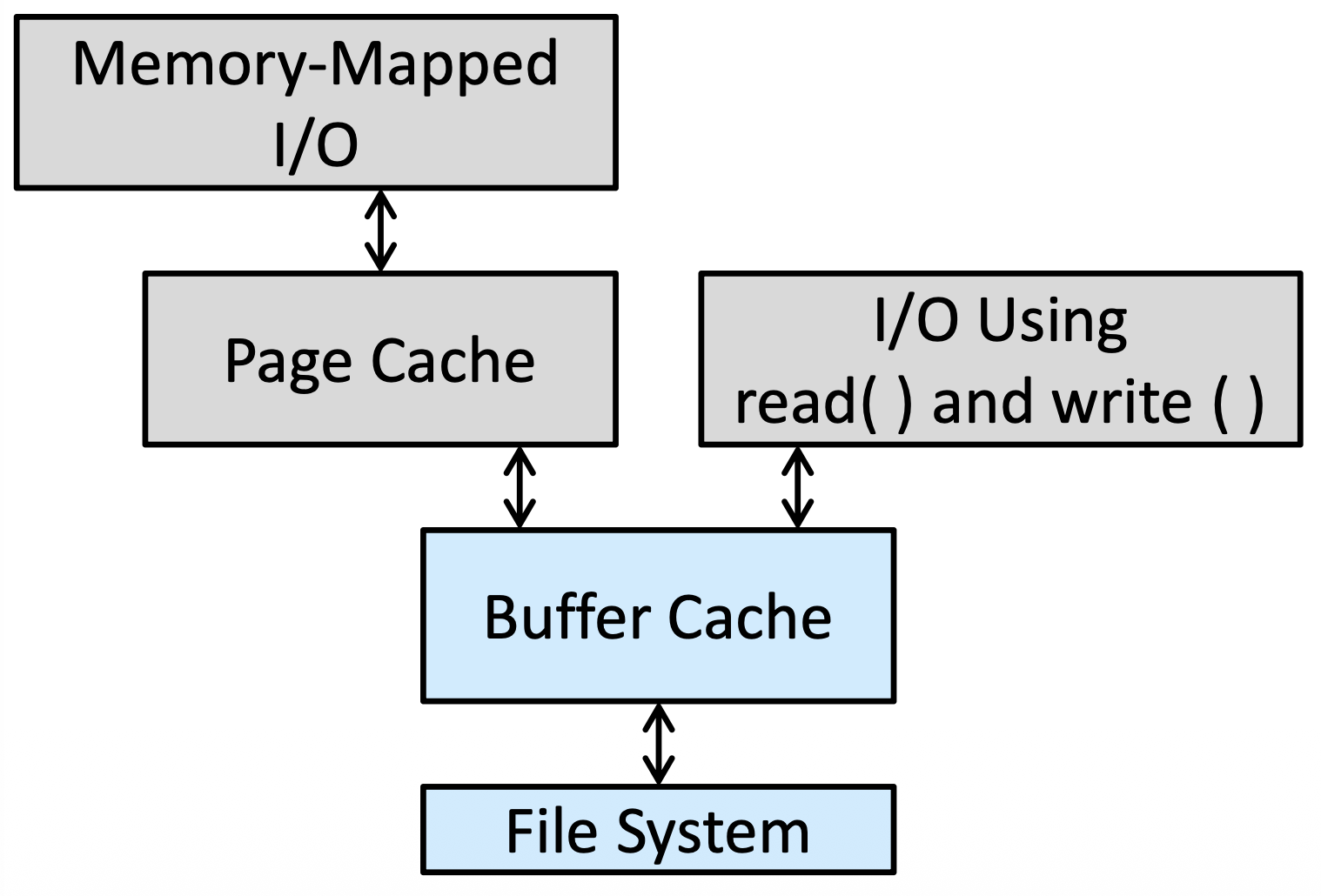

我們現在有 Memory-I/O (Page Cache) 也有 File-system-I/O (Buffer cache)，在這樣的 I/O 情況下會產生下面的情況

我們稱這種情況叫 Double Caching，也就是 Memory-Mapped I/O 因為先做了 Page cache 然後 Page cache 又透過 Buffer cache access file system

這樣會消耗 memory，也會消耗 CPU, I/O cycles，並且中間有出錯就會出現 not consistency 的問題

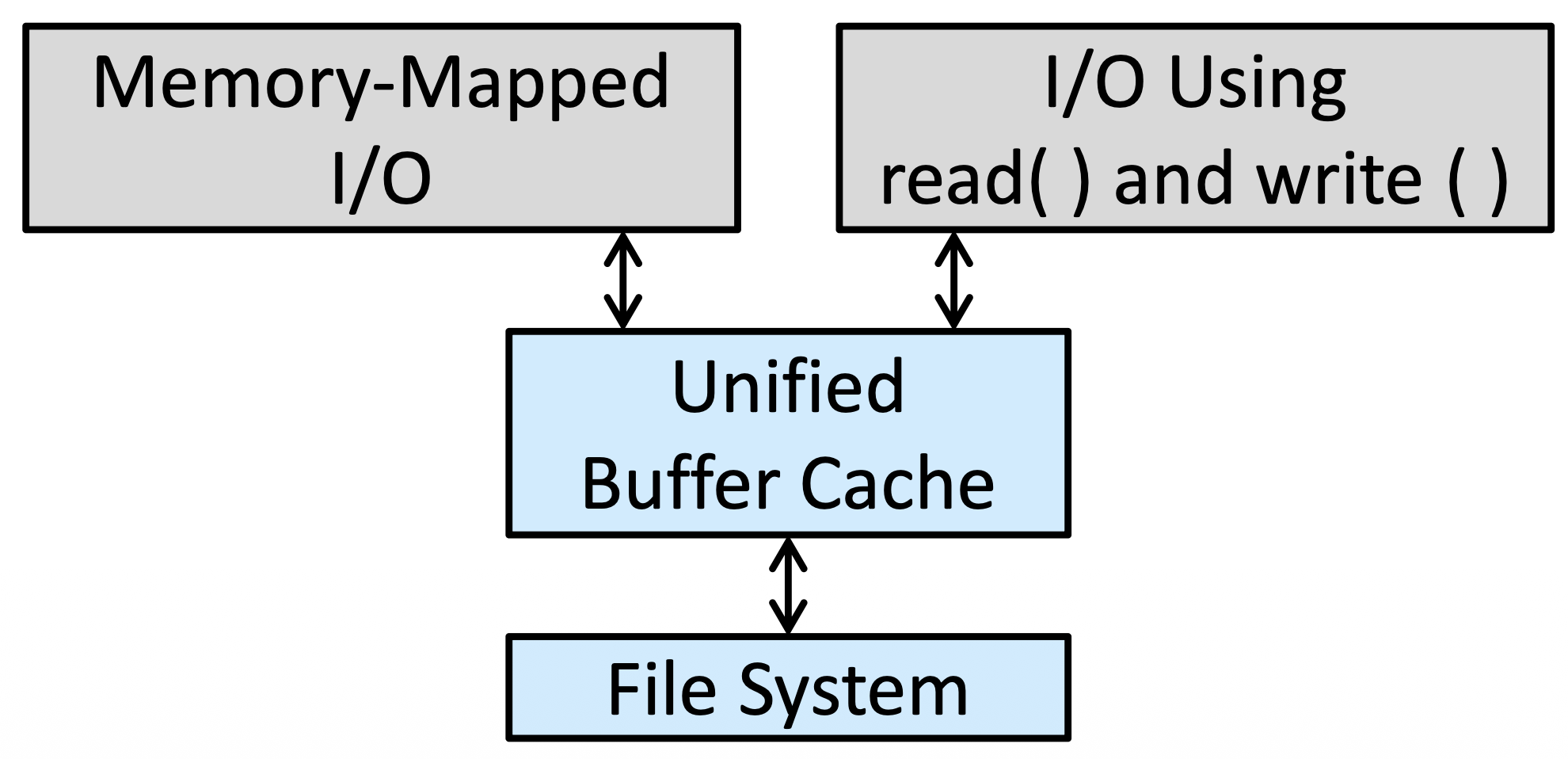

為了解決這個問題我們採用 Unified Buffer Cache

Synchronous and Asynchronous Writes#

• Synchronous write: 不會 buffer 起來的 write，會直接到 disk 裡面，而且會 block 住
• Asynchronous write: 會先存在 buffer 裡面，等到量夠大才會一次 transfer，效能比較高，大部分的 write 都是 Asynchronous

Database 有些 operation 必須保證是 atomic 的，因此需要 Synchronous write

Free-Behind and Read-Ahead#

File 是 sequence read 的時候，我們必須保證不使用 LRU (Least recently used)，因為最近剛剛使用過的資料機會會越來越小，甚至再也不會

所以當 read 或 access 是 sequential 的時候，我們採用

• Free-behind: 因為用過的就不會用了，我們直接拿掉
• Read-ahead: 先把前面的 block 讀到 memory 裡面，因為等等必定會用到

Recovery#

Consistency Checking#

我們需要比較我們對 storage 的理解（藉由 metadata 或其他我們有的 information 來看一下系統狀態）跟現在真正的 storage state 到底一不一樣，Consistency Checker 應該要可以把這個錯誤修整好

但真的可以修復到什麼程度完全要看 allocate method 跟 free-space management 的方法，（e.g., contiguous method 會比 link list 好修復）

Log-Structured File Systems#

全名是 Log-based transaction-oriented (or journaling) file systems，需要把所有 file system 的資訊存起來（不一定要在同一個 file system 上面），然後等到操作結束，再一次真正把所有操作 modify 到真正的 file system 上面，把 transaction（a set of operations for performing a specific task） 一個一個從 log 移除

當 system crash 的時候我們就可以根據 log 把剩下的操作完成

但當尚未 commit 的時候發生 crash 還是會 inconsistency

另外一個方法叫做 snapshot，也就是把某些時間點的 file system 狀態記錄下來，比如在更新資料前，把新資料先寫到其他 block，不更新 block pointer，這樣就可以保住原本的 block，transaction complete 再把 block 的 pointer 指向新的 block

ZFS 也提供了 Checksums

Backup and Restore#

Backup data 有各種作法，做了 backup 就可以在關鍵時刻 restore，但系統常常分大備份跟小備份

• full backup: 很長一段時間做一次，但是會完整記錄 file system 狀態跟所有 data
• incremental backup: 紀錄從上個 timestamp 後做了什麼操作改變

Example: WAFL File System#

全名 write-anywhere file layout (WAFL)，原本是用來支援 network file servers 的，在這個系統裡面因為使用者多，所以會有非常多的 random I/O 出現

通常的 protocol (NFS, CIFS) 會先做 read operation 的 cache 可以做 optimization，但 write 操作就無法做到 optimization，WAFL file system 會有 write cache 可以做 optimize

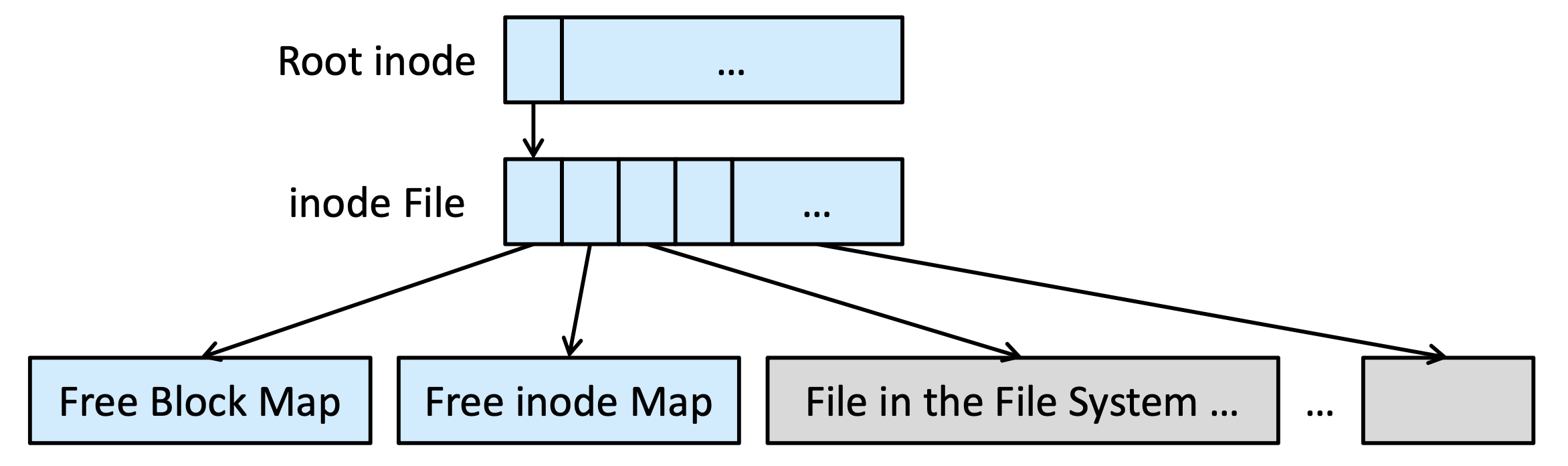

另外一個特色就是他的 metadata 都是存在 file 裡面的，像這個 free block map 跟 free inode map 都是存成一個 file

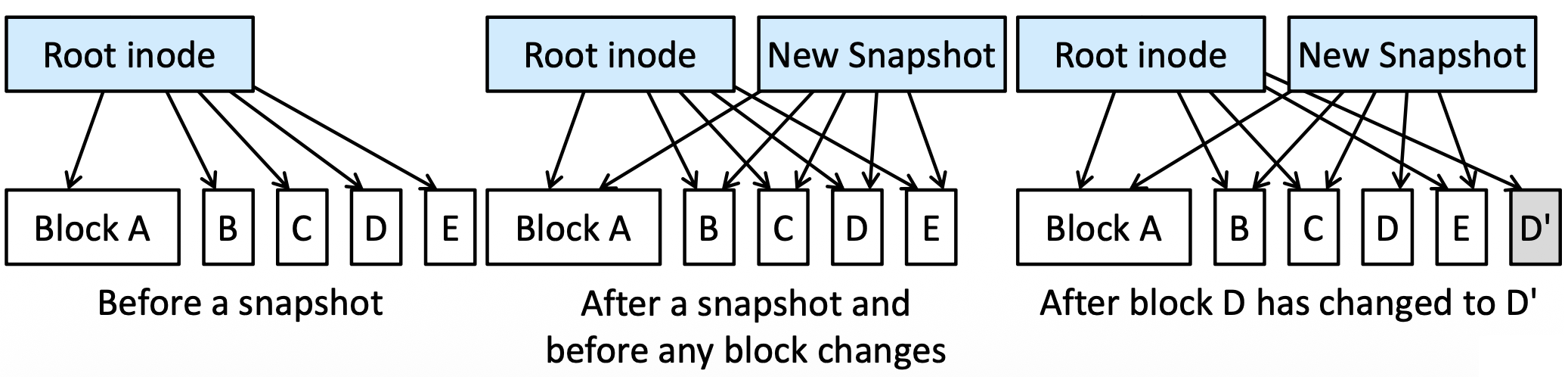

Snapshot of WAFL File System#

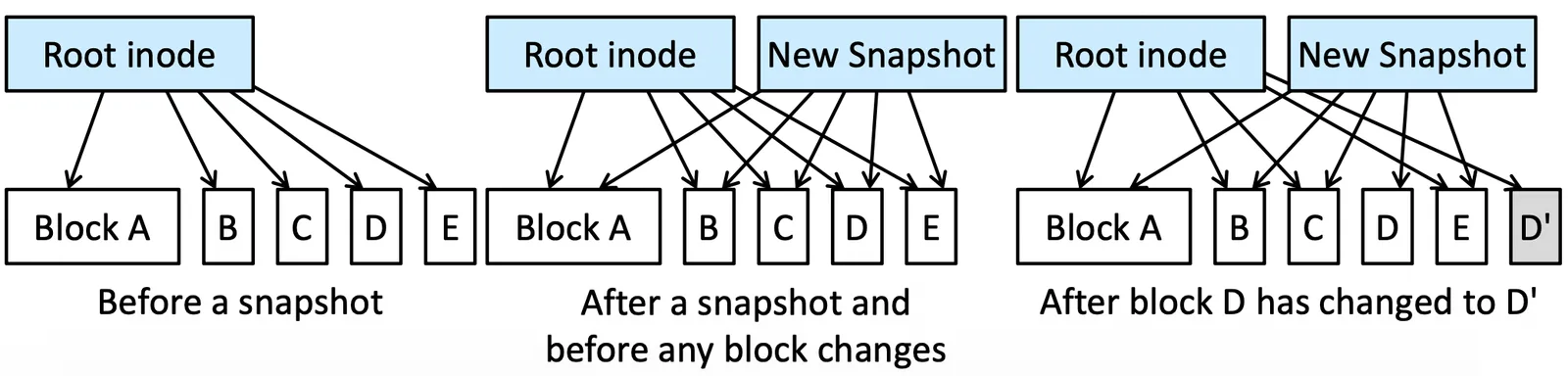

這個 system 還有一個 powerful 的地方，就是他的 snapshot，下面是一個例子

Snapshot 只需要多做一份 copy，snapshot 只需要紀錄所有 block 的指標就好，還有其他 feature

• Clone: read-write snapshots
• Replication: 可以在不同透過網路連接的系統間做 duplication
