Synchronization Tools#

Background#

在之前 process 的時候，我們有介紹到 process 是可以 concurrent execution 的（不一定是 Parallel），也就是可以交替運行，concurrent access 可能會造成 inconsistency

Process1 count++

reg1 = count;
reg1 = reg1 + 1;
count = reg1;

Process2 count--

reg2 = count;
reg2 = reg2 - 1;
count = reg2;

這兩個指令會造成的 low level 操作，有可能會交替出現，會造成 register 資料 inconsistent

Race Condition#

剛剛這種情況叫做 race condition，簡而言之就是 Process 同時間 (concurrent) access data，如果交替的順序出現差別會導致 data inconsistent 我們就稱它叫 race condition

以下是一個例子：

Processes P0 and P1 用 fork() 建立 child process
用 kernel 的 next_available_pid 拿下一個 available 的 pid
假設 P0 先拿到 pid 但 P1 在 next_available_pid 更新前就先拿到 pid，P0, P1 就會拿到同一個 pid

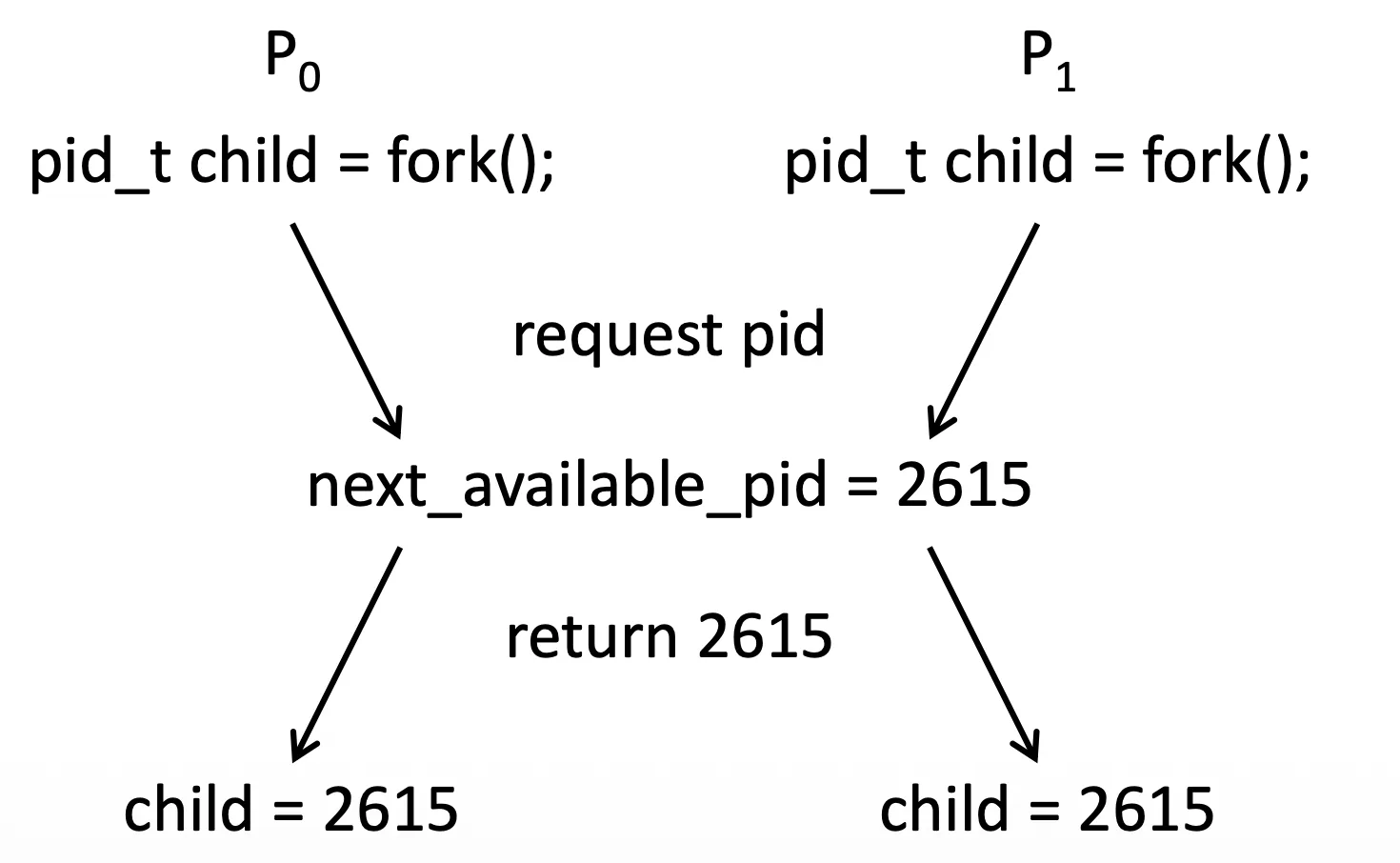

Race condition on pid

Critical-Section Problem#

假設我們現在有 $n$ 個 process

\{p_0, p_1, \ldots, p_{n-1}\}

每個 process 都有一個 segment 我們稱為 critical section，意思是在這段 code 裡面會 access 到一些 data，這些 data 是跟這組 process 裡面其他 process 共享的，也就是會 share data

照理來說，process 執行這段 code 應該要讓其他 process 無法 access 這些 data，不然就會造成 race condition，而 Critical section problem 就是我們需要設計一個 protocol 來解決這個問題

每個 process 還會有

Ask for permission 在進入 critical section 之前的 entry section
在 critical section 後的 exit section and then remainder section，這裡的 code 要把 permission 釋放

Do {
    entry section
    critical section
    exit section
    remainder section
} while (true)

為了解決這個問題，必須要符合 3 個 requirement

Mutual Exclusion:
- 如果一個 process 在執行 critical section 的時候，其他 process 不可以執行他們各自的 critical section
Progress:
- 如果現在沒有 process 在執行 critical section，又有其他的 process 想進入 critical section，我們必須在有限時間內選一個讓他進入 critical section
Bounded Waiting:
- 如果一個 process 想進入 critical section，在他發要求到他進入為止，其他每個 process 進入 critical section 的次數是有一個限制的
- 也就是說在這段時間內，我們可以由總共的 process 數量得知所有 process 進入 critical section 的總次數的上限

有一個額外的 assumption: Process 一定是 nonzero speed 的

Interrupt-Based Solution#

在 entry section 的時候把 interrupt disable 掉，在 exit section 再把 interrupt enable，但這樣的方法有以下問題

一個 process 在 critical section 裡面跑的時間是不確定的，會造成 starvation
Multiple CPU 會出現問題

Software Solution#

Low level language 裡面有 load 跟 store 指令，這兩個指令是 atomic 的，而這個 solution 的關鍵是他們 share 了一個 variable

假設下面這隻 program 是 process $P_i$ 的 code

software.c

while (true){
    turn = i;
    while (turn == j) ;
    /* critical section */
    turn = j;
    /* remainder section */
}

上面這個例子，他們 share 了 turn 這個 variable，先把 turn 設定成 i 也就是自己，但我們需要確定 turn 不會在進入 critical section 前被改掉所以需要等待，直到被設定成 i 才進入，做完 critical section 再設定回來

我們來檢查一下是否符合三個 requirement

我們保證 turn 不是 i 就是 j，如果 process i 在執行 critical section 的期間，Process j 把 turn 設定成 j，那 process j 也可以進入 critical section，所以光是 Mutual Exclusion 不符合了
Progress 符合
Bounded-waiting 則不符合，如果我們在 turn == j 等，那如果另一個 process 執行完把 turn = i 又執行回去，但另一個 process 又把 turn = j 這樣就會無限等待，永遠被 process j 霸佔，並且一直在 critical section 執行

但如果 code 長這樣

software.c

while (true){
    while (turn == j) ;
    /* critical section */
    turn = j;
    /* remainder section */
}

做了這樣的修正我們就可以保證 Mutual Exclusive，因為這樣不會需要，我們只在 critical section 改動，只在 critical section 裡面做執行權交換
但 Progress 我們無法保證，如果有一方根本沒有要執行 critical section 就會造成 dead lock
Bounded-Waiting 的話，如果就 deadlock 方面解釋，是沒有的，因為 forever wait，但另一方面，如果對面有在執行，那他最多就執行一次

Peterson’s Solution#

跟剛剛有一樣的假設，Low level language 裡面有 load 跟 store 指令，這兩個指令是 atomic 的，也有 turn，但是多了一個 bool flag[2] 的 share variable

flag[i] = true 表示 process i 準備進入 critical section 了

peterson.c

while (true){
    flag[i] = true;
    turn = j;
    while (flag[j] && turn == j)
        ;
    /* critical section */
    flag[i] = false;
    /* remainder section */
}

對 process i 來說，在 entry section 先把指揮權交給別人，但是並非真正交給別人，真正控制的是 flag[i]，這裡的 while 迴圈條件是

flag[j] == true 代表 j 真的要做
當 flag[i] == true && flag[j] == true 的時候，turn 就會決定誰先進入 critical section

process i 就必須等待，接下來我們考慮三個 requirement：

Mutual exclusion: 兩個 flag 一開始都是 true，所以兩個 process 所以只要 turn 是其中 i or j 其中一個，那另一個 process 就會等待，另一個則在 critical section
Progress: process i 要進入 critical section 前，如果
- flag[j] == false 表示 j 沒有要進入 critical section，那 i 就可以進入
- flag[j] == true 表示 j 想進入，就要看 turn
  - turn == i process j 設定的，那 process i 就可以進入
  - turn == j process i 設定的，那代表 j 會先行動，然後把自己的 flag 設定成 false，假設 j 想要擋 i，那他會馬上設定回 true，但他會順便把 turn = i，也就代表 process i 可以執行了
Bounded-waiting: wait time 一定是一次

Modern Architecture#

Peterson’s Solution 邏輯上是完美的，在 Modern Architecture 中，他是無法實現的，因為 modern CPU, compiler 會把 read, write 做 reordering，在 multithread 之下，會造成問題

以下是個例子：

兩個 thread share 這些 data

bool flag = false;
int x = 0;

Thread 1 做

while (!flag) ;
print x

Thread 2 做

x = 100;
flag = true;

我們希望 output 會是 100 但如果做了 reorder 後，因為 flag 跟 x 是 independent 的 variable 所以被 compiler 做 reorder，有可能發生

flag = true;
x = 100;

的順序變動，所以 thread 2 可能會 output 不可預期的的東西

Peterson’s Solution Revisited#

剛剛先把 flag 設定 true，但 reorder 可能把 turn 先設定再設定 flag，會發生下圖的問題，導致 critical section 重疊了

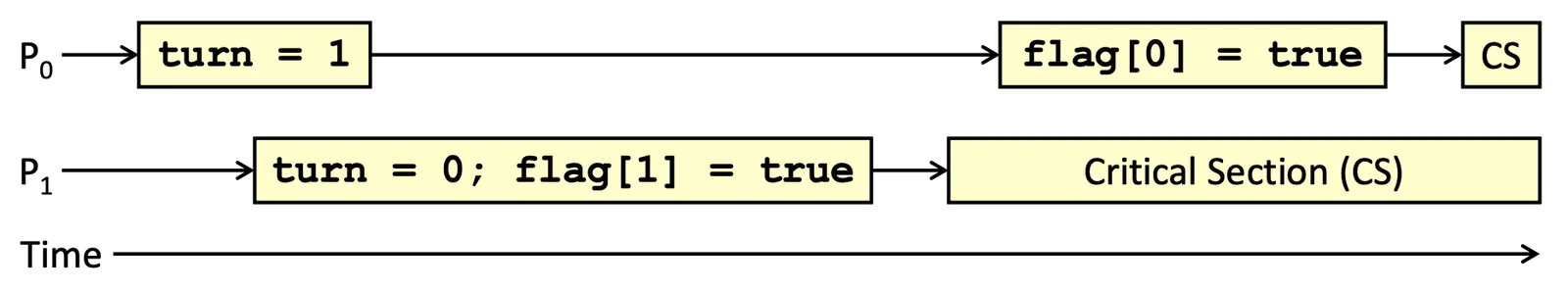

Revisited of Peterson’s Solution

P1 由於 flag[0] == false 提前進入 critical section，導致跟原本應該進入的 P0 重疊

Hardware Support for Synchronization#

Memory Barriers#

Memory model 是一種描述 memory 運作的方法，我們可以分成兩種

Strongly ordered: Processor 對 memory 做出改變後，每個 processor 都會看到
Weakly ordered: 改變不會馬上被其他 processor 看到

Memory Barrier 要做的事情就是強迫讓這些 change 讓其他 processor 都看到

當我們有 Memory Barrier 之後，load 跟 store 就會有固定的 order，在執行他後面的一系列 load 跟 store 之前，一定要先執行完前面「所有」指令

就算有 reordering 發生 Memory Barrier 還是會保證所有 store 會發生在後面來的所有 operation 發生前結束，也會告訴其他所有 processor

這是一種非常 low level 的 solution，我們要在非常底層進行操作

以下是一個例子：

Thread 1:

while (!flag)
    memory_barrier();
print x

Thread 2:

x = 100;
memory_barrier();
flag = true

加上 memory_barrier() 指令後，我們可以保證

對 Thread 1，flag 會在 x 之前被 load
對 Thread 2，x 的 assignment 會在 flag 之前

Hardware Instructions#

我們介紹兩種，

test_and_set: 針對一個 word 先做 test 才去使用
compare_and_swap (CAS): atomic 的交換兩個值

`test_and_set` Instruction#

首先是定義

test_and_set.c

bool test_and_set (boolean *target) {
    bool rv = *target;
    *target = true;
    return rv;
}

以下是他的性質

一定要是 atomic 的執行
設定 return value 成原本的 pass parameter target
把 pass parameter target 設成 true

以下是一個 solution 例子，假設我們有一個 share variable lock 被初始化成 false

peterson.c

do {
    while (test_and_set(&lock))
        ; /* do nothing */
    /* critical section */
    lock = false;
    /* remainder section */
} while (true);

test_and_set(&lock) 只有在正在執行 critical section 的 process 把 lock = false 才能讓某個在等的 process 進入 critical section

就系統角度而言，符合 progress，但就單個 process 而言，bounded waiting time 是不符合的，因為沒有強制結束 process 的手段，process 可以在 critical section 裡面無限跑

`compare_and_swap` Instruction#

首先是定義

compare_and_swap.c

int compare_and_swap(int *value, int expected, int new_value) {
    int temp = *value;
    if (*value == expected)
        *value = new_value;
    return temp;
}

以下是他的性質

一定要是 atomic 的執行
設定 return value 成原本的 pass parameter value
如果 *value == expected，那就把 *value = new_value;

以下是一個 solution 例子，假設我們有一個 share variable lock 被初始化成 0

while (true) {
    while (compare_and_swap(&lock, 0, 1) != 0)
        ; /* do nothing */
    /* critical section */
    lock = 0;
    /* remainder section */
}

compare_and_swap(&lock, 0, 1) 發現 lock == 0 就會把 lock = 1 然後跳出 while 執行 critical section

可以保持 mutual exclusion，progress 跟 bounded waited time 跟剛剛的情況一樣

以下是符合 Bound-Waiting 的 implementation

bounded-waiting.c

while (true) {
    waiting[i] = true;
    key = 1;
    while (waiting[i] && key == 1)
        key = compare_and_swap(&lock, 0, 1);
    waiting[i] = false;
    /* critical section */
    j = (i + 1) % n;
    while ((j != i) && !waiting[j])
        j = (j + 1) % n;
    if (j == i)
        lock = 0;
    else
        waiting[j] = false;
    /* remainder section */
}

如果 lock 現在是 0 那我們就會把 CAS 會把 lock = 1 然後 return 0，就可以脫離 while 迴圈執行 critical section，其他 process key 繼續維持 1，結束後，就開始找下一個 process，找到的話就把他的 waiting[j] = false，如果沒找到就把 lock = 0

一個 process 會選正在 waiting 的 process，而重複的話會直接放掉 lock，所以有 bounded waiting

Atomic Variables#

compare-and-swap 是一種實現其他 synchronous operation 的方法，atomic variable 就是其中一種，讓一個 variable 不會被 interrupt

下面是一個例子

設定 sequence 是一個 atomic variable
increment() 是一個對 sequence 的操作
increment(&sequence) 是一個 atomic operation

atomic-variable.c

void increment(atomic_int *v) {
    int temp;
    do {
        temp = *v;
    } while(temp != (compare_and_swap(v, temp, temp+1)));
}

Mutex Locks#

Mutex 是一種 Linux 設計出來的 mutual exclusion 的 lock，是一種解決 race condition 給 application programmer 設計的 function

每個 process 都要先 acquire() 再 release()，而這兩個都是 atomic operation，底層通常也是 compare-and-swap

還額外需要一個 available variable 來知道現在 lock 是不是 available

這個 solution 需要 busy waiting 的 acquire()，就是因為這樣的迴圈，我們又稱它叫 spinlock

這是一個 Mutex 的 high level 的 structure

while (true){
    acquire lock
    /* critical section */
    release lock
    /* remainder section */
}

acquire() {
    while (!available) ;
    /* busy wait */
    available = false;
}

release() {
    available = true;
}

Semaphore#

是一種「訊號」，做的事情跟 mutex 很像，但更加精細，Semaphore S 本質上是一個 integer，除了一開始的 initialization 之外，我們只允許以下兩個 atomic 操作

wait() (原本叫做 P())

wait(S) {
    while (S <= 0) ;
    // busy wait
    S--;
}

signal() (原本叫做 V())

signal(S) {
    S++;
}

很像是停車場的停車位，signal() 告訴你有空位了，wait() 來佔位子

Semaphore Usage#

分成兩種

Counting semaphore: 無上限的鎖
Binary semaphore: 類似於 mutex，只有 0 跟 1 代表 lock 跟 unlock

是為了解決 Synchronization 而產生的工具，以下有兩個 example

如果我們要用一個 semaphore 來 simulate 一個 initialize 成 1 的 mutex 那我們可以用下面的簡單方法實作

wait(mutex);
/* critical section */
signal(mutex);

另外一個例子：我們要讓 S1 發生在 S2 之前，但兩個 statement 在不同的 process 上

P1: S1; signal(synch);
P2: wait(synch); S2;

先把 synch initialize 成 0 然後就可以很好地完成 synchronous

Semaphore Implementation#

有兩件事要注意

wait(), signal() 都應該要放在 critical section 裡面
這樣的定義之下的 semaphore 可能會有 busy waiting 會造成效能影響

Semaphore without Busy Waiting#

解決這個問題我們需要改變 wait(), signal() 的 implementation，如果一個 process call wait()，他就會

suspend itself, 而不是 busy waiting
把 suspended process 放到 associated with semaphore 的 waiting queue，這樣才知道在等誰
把 process 變成 waiting state

接下來就會把 Control 給到 CPU scheduler，當有其他 process 對 semaphore 執行了 signal() 後，我們要

幫 process call wakeup() 讓他變成 ready state
把 process 放回 ready queue

但是否真正 execute 還是 depend on CPU scheduler

為了實現剛剛的方法，我們需要讓每個 semaphore 都具有以下的 data structure

typedef struct {
    int value;
    struct process *list;
} semaphore;

以下則是 wait() operation，用 sleep() 來 implement 的樣子

wait.c

wait(semaphore *S) {
    S->value--;
    if (S->value < 0) {
        add this process to S->list;
        sleep();
    }
}

以下是 signal() 的 implementation，主要是要從 list remove 一個 waiting 的 process 然後 awake 他

signal.c

signal(semaphore *S) {
    S->value++;
    if (S->value <= 0) {
        remove a process P from S->list;
        wakeup(P);
    }
}

wakeup(P) 會把一個 suspend 的 P resume

Semaphore Discussion#

這些 operation 是一定要 atomic 的，如果要完成 bounded waiting queue，其實使用 FIFO queue 就可以完成了，如果需要其他的 Queue 也是可以的

但其實這種方法並沒有真正解決 busy waiting，只是把 busy waiting 轉移到了 critical section 身上，因為 semaphore 只記錄了有「幾個」 resource 可以用，而沒有紀錄「哪個」resource 可以用，所以就算一個 process 進入 critical section 後，還是要去檢查哪個 resource 可以用，但通常在 critical section 的 busy waiting 還是比在 entry section 的短

Monitors#

雖然已經有兩種 solution，但 timing error 還是有可能發生

signal(mutex); + critical section + wait(mutex);：reorder 會讓多個 process 同時進入 critical section
wait(mutex); + critical section + wait(mutex);：沒有任何 process 可以進入 critical section
Omit the wait(mutex), or the signal(mutex), or both：會讓 mutual exclusion 被打壞，也可能會 deadlock

總之這樣的方法可能會因為 programmer 的錯誤使用導致出現 timing error，而且非常容易發生，Monitor 就是來解決這個問題

Monitor Usage#

Monitor 是一種 high level 的 solution，Monitor type 是一種 Abstract data type (ADT)，也就是一種跟 implementation 完全無關的東西

詳細來說 Monitor type 是一種包含一系列 programmer-defined mutual exclusive operation 的 ADT，跟 object oriented 的 object 有點像

以下是一種 monitor syntax 的 pseudocode

monitor monitor-name {
    /* shared variable declarations */
    procedure P1 (...) {...}
    procedure P2 (...) {...}
    procedure Pn (...) {...}
    initialization_code (...) {...}
}

雖然可以有一些 share variables，但最後的 procedure 都是 mutual exclusive 的

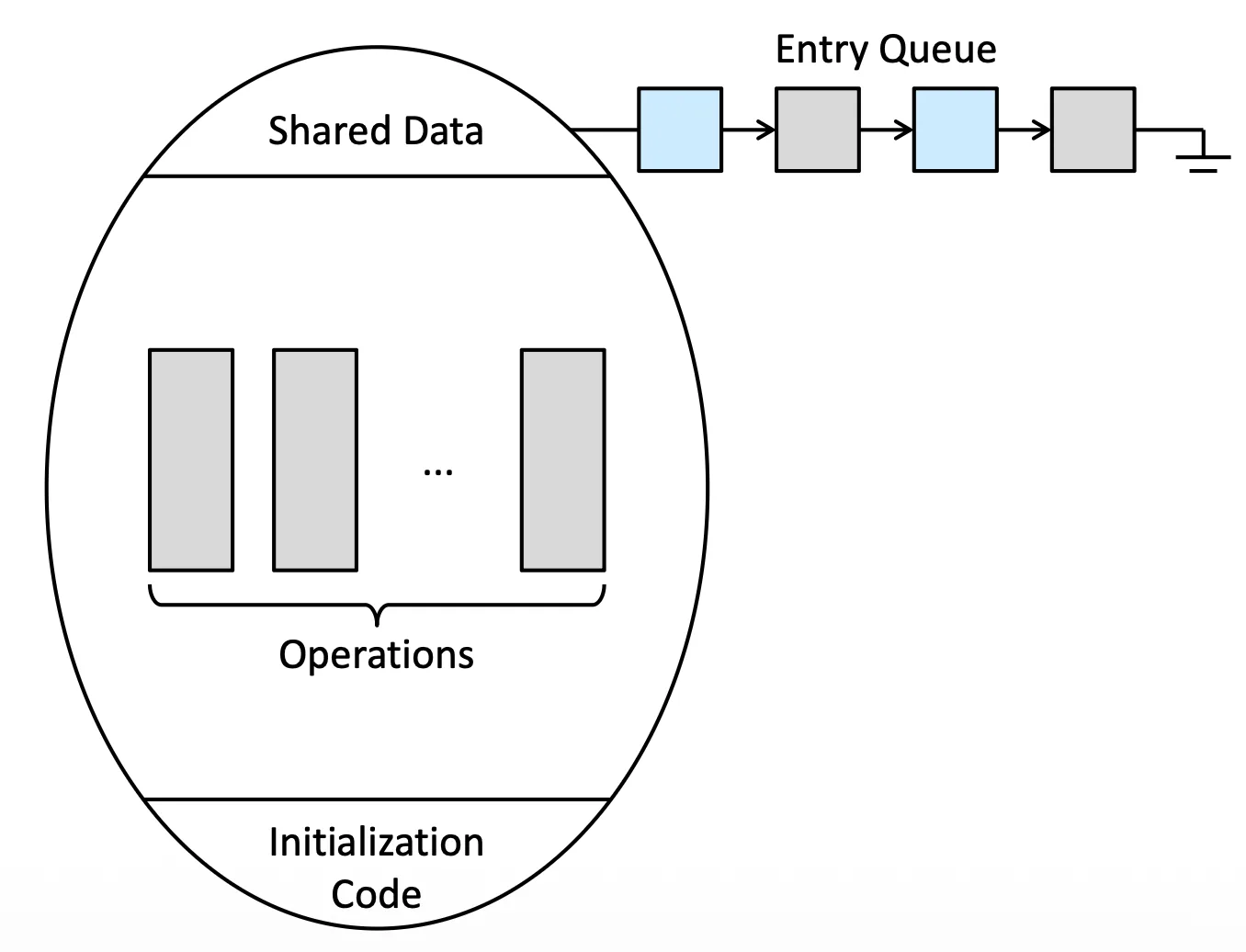

Schematic View of a Monitor

我們可以保證每次在 monitor 裡面運行的只有一個 process 而已

Condition Variables#

Monitor 其實沒那麼好用，我們希望有更 powerful 的方法，於是我們引入 condition variable

兩個 condition x, y
只有 signal(), wait() 兩個 function 可以動到 x, y，並且他們有各自的 signal(), wait()

我們要調用 wait() 要使用 x.wait(), x.signal() 或 y 也是相應操作

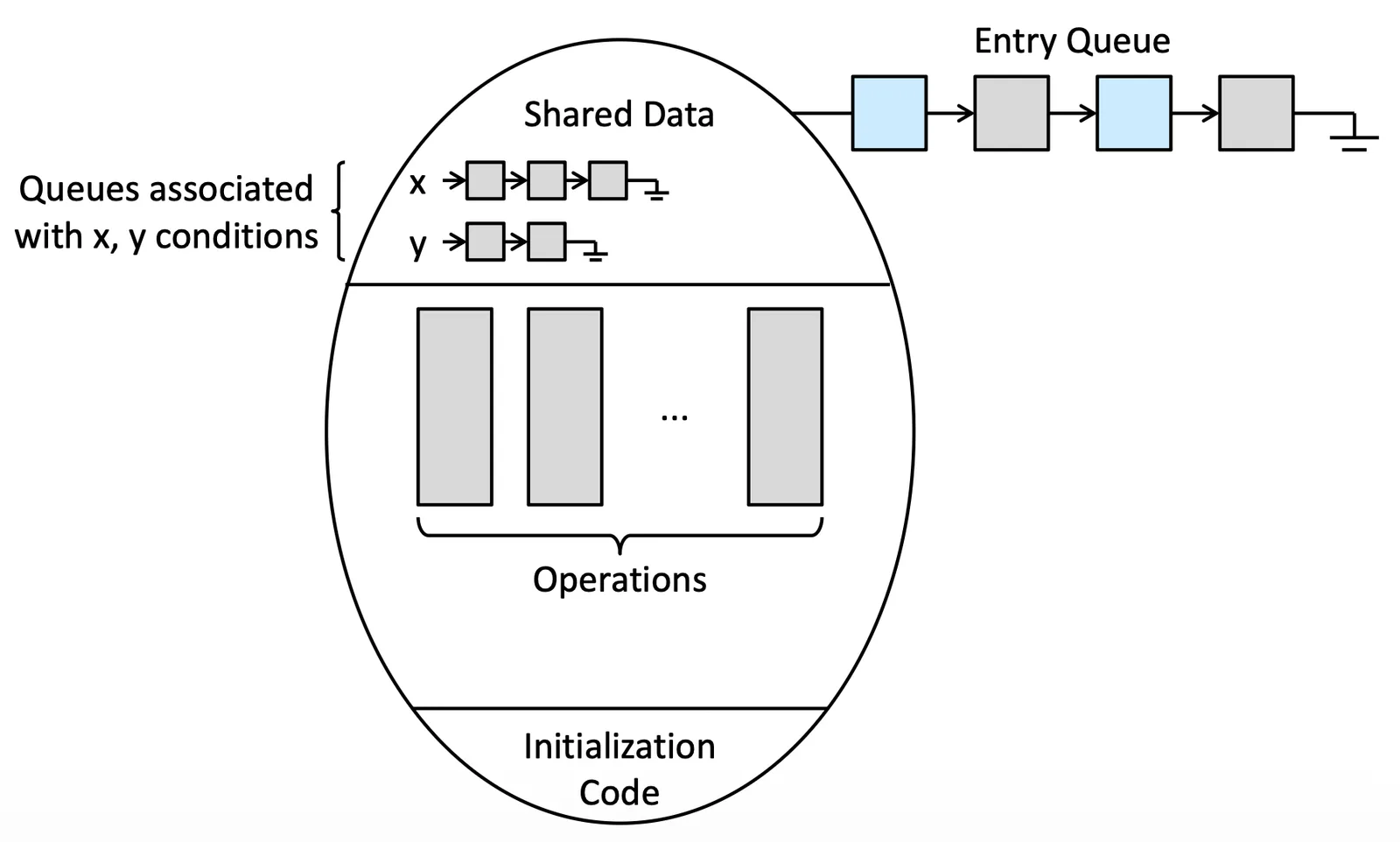

Schematic View of a Conditional variable

如果有 x, y 兩個 condition 的話，他們會有各自的 queue

假設現在有兩個 process P, Q，Q 已經先 call x.wait()，他就會先去 waiting queue，接下來如果 P 執行 x.signal() 那他就會去把一個跟 x related 的 suspend process 叫起來，假設 Q 被叫醒了

理論上 P, Q 都可以繼續執行，但因為我們考慮了 monitor，所以只能選一個繼續，有兩種可能

選 Q：signal and wait，P 先睡
讓 Q 繼續等：signal and continue，Q 回去睡

兩種方法都合理，假設 P 已經在執行了，就讓他繼續執行應該比較好，但 x.signal() 代表 x.wait() waiting 的東西已經好了才會 trigger，如果這個東西是有時效性的，那應該讓 Q 執行才是正解

Implementing a Monitor Using Semaphores#

我們先設定一個 semaphore，來讓我們達到 mutual exclusive

semaphore mutex; // (initially = 1)

我們會在

進入 monitor 前 wait(mutex)
出 monitor 前 signal(mutex)

就跟 critical section 很類似

並且我們採用 signal-and-wait scheme，也就是 call signal() 後必須 suspend 自己，讓下一個 process 拿到 mutex，為了達成這個 mechanism 我們必須再 hold 兩個新變數

Binary semaphore next 可以讓發 signal 的 process suspend 自己
next_count 紀錄有多少個 process 被 suspend 在 next 上

semaphore mutex; // (initially = 1)
semaphore next; // (initially = 0)
int next_count = 0;

下面的 implementation 是一種比較概念性的介紹，假設有一個 function F

wait(mutex);
...
body of F
...
if (next_count > 0)
    signal(next);
else
    signal(mutex);

mutex 是拿來做 monitor 的，而 next 是拿來做 signal and wait 的

Implementing a Condition variable Using Semaphores#

如果要考慮 condition variable 的話，對於每個 condition variable x 我們還需要額外考慮

semaphore x_sem; // (initially = 0)
int x_count = 0;

而 x.wait() 需要考慮的就是到底要把誰叫醒

x_count++;
if (next_count > 0)
    signal(next);
else
    signal(mutex);
wait(x_sem);
x_count--

而 x.signal() 則如下，要直接去 wait(next)

if (x_count > 0) {
    next_count++;
    signal(x_sem);
    wait(next);
    next_count--;
}

Resuming Processes within a Monitor#

如果現在有好多個 process 都在 x.wait()，那當 x.signal() 觸發的時候我們應該要讓哪個 process resume 呢，當然可以 FCFS，但我們希望 system 可以更具彈性

比如我們可以 conditional-wait，當 wait 的時候我們用 x.wait(c)

c 是 priority number
當 x.signal() 被觸發，我們就去找 c 最小的那個 process 去 wakeup

Single Resource Allocation#

Single Resource Allocation 是一種 conditional wait 的例子，假設有 process 要 request 一個 resource 他必須提供

maximum use time t

那我們選的時候，會選出有最小 t 值的 process，假設 R 是一個 ResourceAllocator

R.acquire(t);
...
access the resource;
...
R.release;

更詳細點寫是這樣，在 acquire() 的時候必須傳入一個 time

monitor ResourceAllocator {
    bool busy;
    condition x;
    void acquire(int time) {
        if (busy)
            x.wait(time);
        busy = true;
    }
    void release() {
        busy = false;
        x.signal();
    }
    initialization code() {
        busy = false;
    }
}

但這種方法跟之前的 wait(), signal() 有同樣的問題，使用者使用失誤就會造成很多無法預期的事情，比如說

順序錯誤
缺少程序

Liveness#

剛剛的問題我們全都會關心 Bounded waiting 跟 Progress 兩個性質，Liveness 就是一個 set of properties，用以維持 Progress

Starvation 就是一個 process 被 forever block 了，無法正常拿到 semaphore 繼續執行

在一些系統的課程會提到 Liveness 跟 Safety 兩個 properties，簡而言之 Liveness 就是好事要在未來發生，Safety 則是壞事在未來不能發生

Deadlock#

等的無限久這件事我們之前可能是在說 Process A 在等 Process B，但 B 一直在做事情，造成永久死結，但其實 B 也不一定在做事，以下是一個例子

Let S and Q be two semaphores initialized to 1
P0: wait(S); wait(Q); … signal(S); signal(Q);
P1: wait(Q); wait(S); … signal(Q); signal(S);
P0 executes wait(S) and P1 executes wait(Q)
When P0 executes wait(Q), it must wait until P1 executes signal(Q)
However, P1 is waiting until P0 executes signal(S)
Since these signal() operations will never be executed, P0 and P1 are deadlocked

Deadlock 這個問題很廣泛，比如自駕車在路口可能會被 deadlock 導致所有車都過不了

Priority Inversion#

簡單講是 Priority 反過來了，會發生的原因通常是 low priority process 身上有 high priority process 需要的 semaphore，下面是個例子

There are three processes L, M, and H with priorities L < M < H
H requires a semaphore S which is currently being accessed by L
H waits for L to finish using resource S
M becomes runnable and preempts L

理論上 L 不跑應該要 H 先跑，但 CPU scheduler 居然把 control 給 M

我們會用 Priority-inheritance protocol，意思是如果 H 在等 L 這個 process 的話，我們就會需要把 L 的 Priority 提升到跟 H 一樣，防止被 preempt

Evaluation#

我們有很多種 Evaluation 的方法，基本上可以分成

Optimistic：試著去 access data，看看有沒有跟別人相衝，衝了的話就不做，會先預期是可以做的
Pessimistic：先預期不能做，真正拿到 lock 的時候才去做

這兩種 method 在不同情況會有不同效果

Uncontended: 不常有相衝，適合 Optimistic
Moderate contention
High contention: 適合 Pessimistic

還有其他很多指標像是

Low overhead
Ability to scale
Ease to develop and test
Simplicity and ease of use

也是需要考慮的 factors
